Ввод в эксплуатацию
Если в меню первичных настроек не требуются изменения насоса, выйти из меню,
выбрав «Запуск с заводскими установками». Индикация переходит на рабочий
стол, и насосом можно управлять с помощью главного меню.
После новых установок рекомендуется вентиляция полости ротора. Для этого ак-
тивировать «Запуск удаления воздуха». В фоновом режиме запускается програм-
ма вентиляции. Во время активированной вентиляции можно выполнять другие
настройки.
Для согласования насоса с запрошенным применением выполнить в меню «Пер-
вые настройки» самые важные при первом вводе в эксплуатацию настройки
(например, язык, единицы измерения, способ регулирования и заданное значе-
ние). Подтверждение выбранных первичных настроек выполняется при актива-
ции «Завершение настроек».
После выхода из меню первичных настроек индикация переходит на рабочий
стол и управление возможно с помощью главного меню.

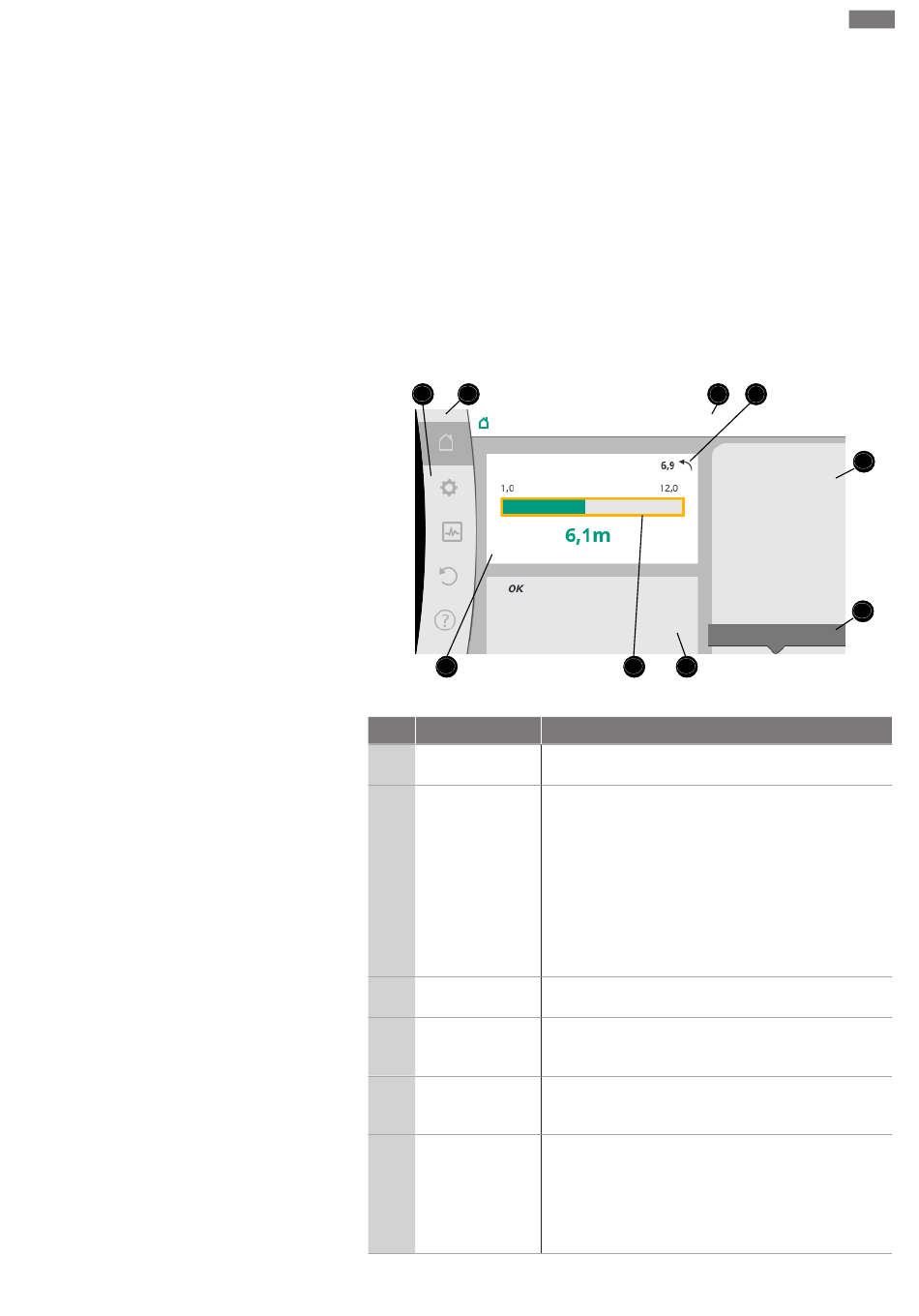

Рабочий стол
1 1.1
Нагреватель — перепад давления Δp-v
Заданное значение
напора
Нормальная эксплуатация
3
Fig. 38: Рабочий стол
Поз. Обозначение
Раздел главного
1
меню
Раздел состоя-
ния:
индикация оши-
бок, предупре-
ждений или
1.1
информации о
процессах
Строка заголовка
2
Панель индика-
3 ции заданных
значений
Редактор задан-
4 ных значений
Активные воз-
действия
5
2
Рабочая точка:
Δp-v
Q =
H =
Измеренные значения:
T жидкости =
P элек.
W элек.
Другие настройки
4 5
Пояснение
Выбор различных главных меню
Уведомление о выполняющемся процессе, преду-
преждении или сообщении об ошибке.
Синий: индикация процесса или коммуникационного
состояния (обмен данными с модулем CIF).
Желтый: Предупреждение
Красный: Ошибка
Серый: в фоновом режиме не выполняются никакие
процессы, предупреждение или сообщение об
ошибке отсутствует.
Индикация текущего настроенного применения и
способа регулирования.
Индикация текущих настроенных заданных значе-
ний.
Желтая рама: редактор заданных значений активи-
рован нажатием кнопки управления, и возможно из-
менение значений.
Индикация воздействий на настроенный режим ре-
гулировки,
например, активированная работа с понижением,
No-Flow Stop OFF (см. таблицу «Активные воздей-
ствия»). Может отображаться до пяти активных воз-
действий.
ru
6
7
10,3 м³/ч
2,0 м
68,2 °C
= 160 Вт
= 42,0 кВт
8
