Sähköasennus

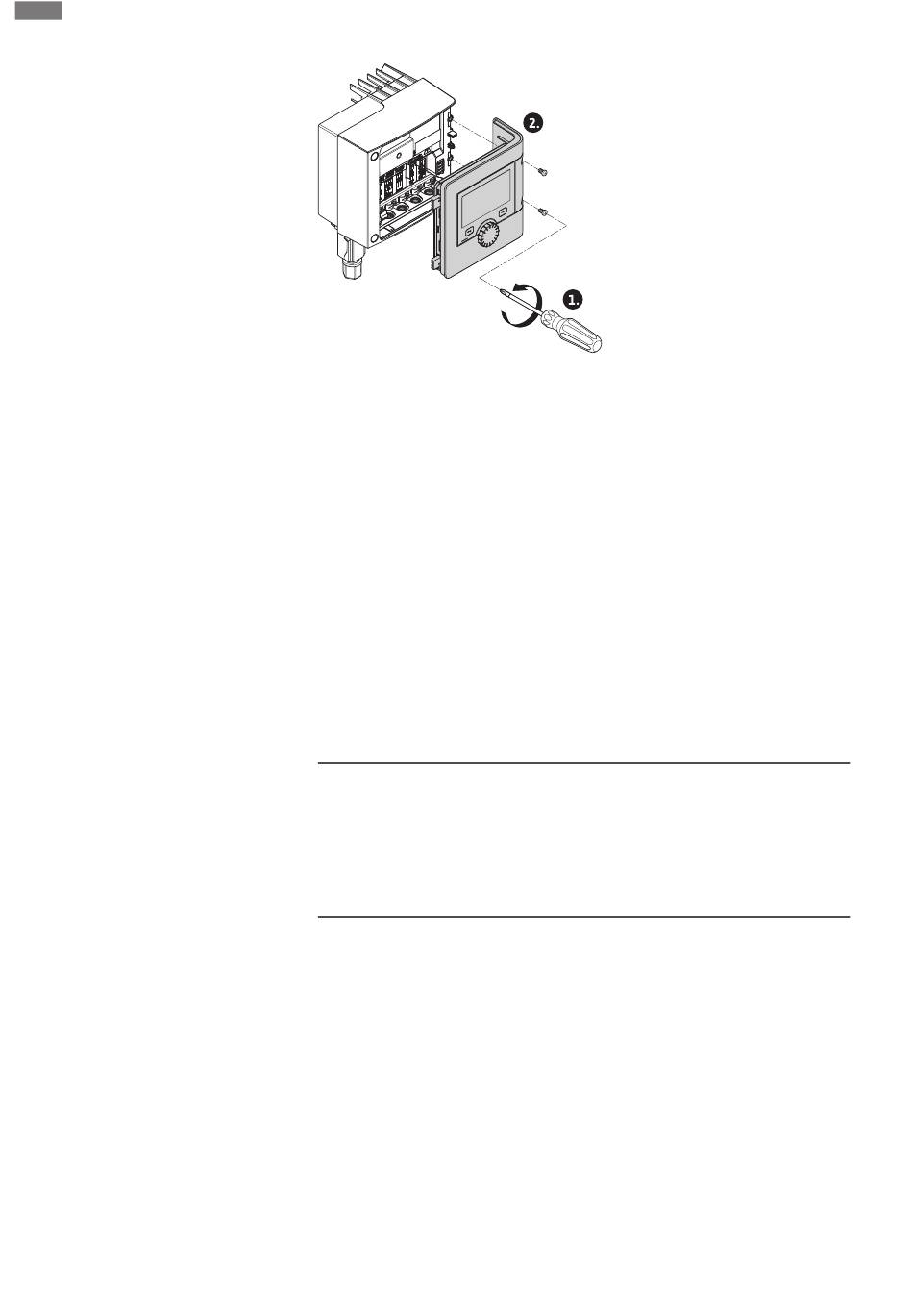

Fig. 31: Moduulin kannen avaaminen
1. Avaa moduulin kannen ruuvit.
2. Ota moduulin kansi pois ja aseta ne sivuun turvalliseen paikkaan.
3. Avaa tarvittava määrä sulkuruuveja (M16x1,5) työkalulla.
4. Avaa riittävä määrä suojaliittimiä (katso ohje).
5. Kierrä kaapeliläpiviennit M16 x 1,5 paikalleen ja kiristä ne 2,5 Nm:n
vääntömomentilla.
6. Kuori tiedonsiirtokaapelin eristettä tarvittavalta matkalta.
7. Työnnä kaapeliläpiviennin mutterit kaapelin yli ja kaapelit kaapeliläpiviennin sisällä
olevan tiivisterenkaan läpi sekä suojaliittimen alta.
8. Jousilukot: Avaa WAGO:n "Cage Clamp" ruuvitaltalla painamalla ja vie säie, josta on
kuorittu eriste, liittimeen.
9. Kiinnitä tiedonsiirtokaapelit suojaliittimen alle (katso ohje).
10. Vedonpoiston takaamiseksi kiristä kaapeliläpiviennin mutteri 2,5 Nm:n
vääntömomentilla.
11. Vie moduulin kansi kohdistusosat edellä uriin, käännä kansi kiinni ja kiinnitä
ruuveilla.
HUOMAUTUS
Ota pois kaapeliläpiviennin sisätiivisterengas M16x1,5 kaapelin poikkipintojen ≥
5 mm asennukseen.
Aseta kaapelieriste vain kaapelin toiseen päähän, jotta estetään tasausvirtoja
potentiaalieroissa tiedonsiirtokaapelin kautta!
Säikeiden irrottaminen: Avaa WAGO:n "Cage Clamp" -jousilukko! Vedä vasta sitten
säikeet ulos!
Ulkoiset rajapinnat
▪ Analoginen IN (lila liitinlohko)
▪ Digitaalinen IN (harmaa liitinlohko)
▪ Wilo Net (vihreä liitinlohko)
▪ SSM (punainen liitinlohko)
▪ SBM (oranssi liitinlohko)
