6.5 Analoogsisend (AI 1) või (AI 2) –
lilla klemmiplokk
Paigaldus- ja kasutusjuhend Wilo-Stratos MAXO/-D/-Z
Elektriühendus
Tähis Funktsioon
Tabel 13: Klemmide paigutus

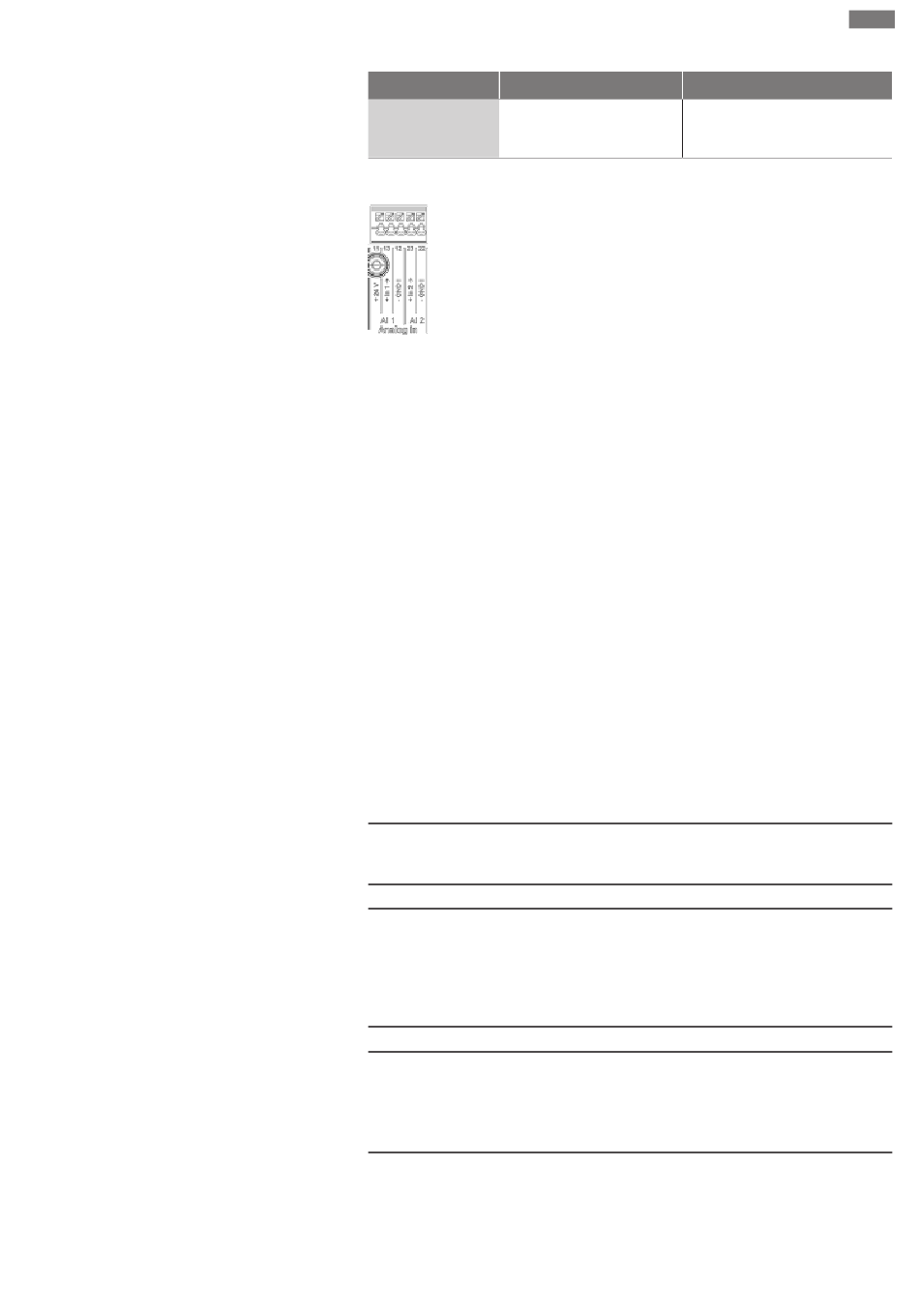

Fig. 33: Analoog sees
Analoogsignaali allikad ühendatakse AI1 kasutamise korral klemmidega 12 ja 13, AI2
kasutamise korral klemmidega 22 ja 23.
Signaalide 0 – 10 V, 2 – 10 V, 0 – 20 mA ja 4 – 20 mA korral tuleb jälgida seejuures
polaarsust.
Aktiivne andur saab toite 24 V DC pumba kaudu. Selleks kasutage klemmidel olevat
pinget +24 V (11) ja GND I (12).
Analoogsisendeid saab kasutada järgmiste funktsioonide jaoks:
▪ Väline seadeväärtuse määramine
▪ Anduri ühendus:
– Temperatuuriandur
– Rõhkude vahe andur
– PID-andur
Järgnevate signaalide analoogsisendid:
▪ 0 – 10 V
▪ 2 – 10 V
▪ 0 – 20 mA
▪ 4 – 20 mA
▪ PT1000
Tehnilised andmed:
▪ Analoogsisendi koormus (0)4 – 20 mA: ≤ 300 Ω
▪ Koormustakisti 0 – 10 V, 2 – 10 V puhul: ≥ 10 kΩ
▪ Elektriline tugevus: 30 V DC / 24 V AC
▪ Klemmid aktiivsete andurite varustamiseks 24 V DC – maksimaalne voolutarve: 50 mA
TEATIS
„Analoogsisendi AI 1 ja AI 2 rakendus ning funktsioon [} 1717]" vt peatükki 10.5
ETTEVAATUST
Ülekoormus või lühis
24 V ühenduse ülekoormuse või lühise korral jäävad ära kõik sisendfunktsioonid
(analoog- ja digitaalsisendid).
Kui ülekoormus või lühis on kõrvaldatud, on sisendfunktsioonid jälle saadaval.
ETTEVAATUST
Ülepinge rikub elektroonikat.
Analoog- ja digitaalsisendid on kaitstud kuni 30 V DC / 24 V AC ülepinge eest.
Suurem ülepinge rikub elektroonikat.
Teatis
• Maksimaalselt lubatud:
250 V AC, 1 A, AC 1 / 30 V DC,
1 A
