Kommunikasjonsgrensesnitt: Innstilling og funksjon
AV/PÅ via analog-signal
Analoginngang (AI2)
Utkoblet
Innkoblet

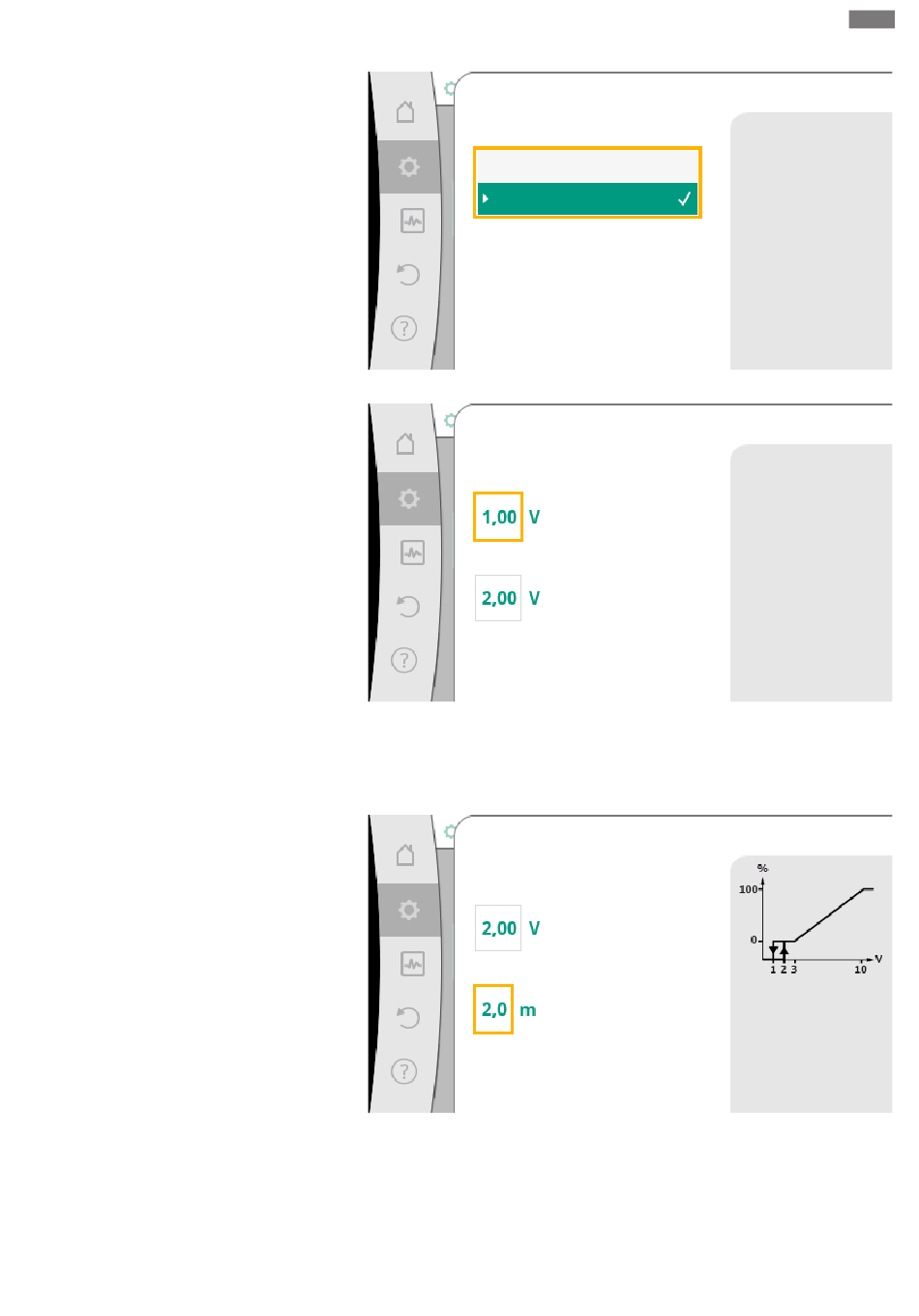

Fig. 73: AV/PÅ via analog-signal
Grenseverdi for PÅ/AV
Analoginngang (AI2)
Grenseverdi AV
Innkoblet
Grenseverdi PÅ
Fig. 74: Grenseverdier for AV/PÅ-styring via analogsignaler
Nå kan du definere rampen for omforming av analoge signalverdier til settpunkter. For å
gjøre dette, angi det minimale og det maksimale knekkpunktet på karakteristikken
samt de tilhørende settpunktene (MIN-signal/verdi-tilordning og MAKS-signal/verdi-
tilordning).
Min-signal/verdi-tilordning
Analoginngang (AI2)
Signal verdi
Tilhørende verdi
Fig. 75: Min-signal/verdi-tilordning
no
Det analoge signalet
endrer settpunktet og
slår AV eller PÅ
pumpen via en
grenseverdi.
Det analoge signalet
endrer settpunktet og
slår AV eller PÅ
pumpen via disse
grenseverdiene.
Definer minimumspunkt av
settpunkt-karakteristikken for
løftehøyden for Δp-v.
