Installation
9. Løsn evt. kabelsløjfen ved at fjerne kabelbinderen.
10. Løsn skruerne på motorhuset, og drej motorhovedet forsigtigt. Tag det ikke ud af
pumpehuset!

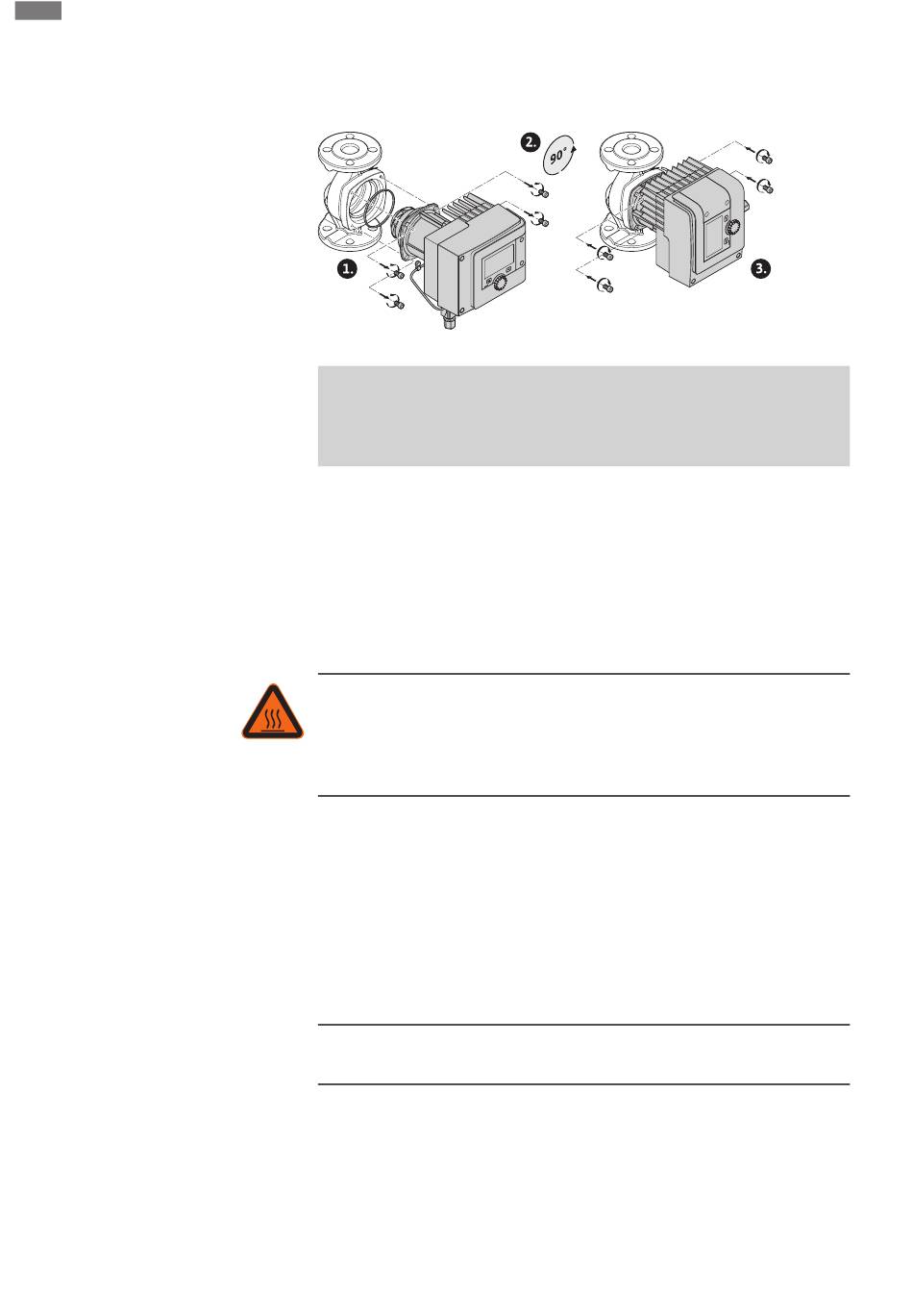

Fig. 19: Drejning af motoren
ADVARSEL
Materielle skader!
En skade på pakningen eller en vredet pakning fører til utæthed. Skift om nødven-
digt pakningen ud!
11. Spænd derefter motorfastgørelsesskruerne på kryds. Overhold tilspændingsmo-
menterne! (Tabel "Tilspændingsmomenter")
12. Placér reguleringsmodulet på motorhovedet (styreboltene angiver den præcise po-
sition).
13. Fastgør reguleringsmodulet med unbrakoskruer M4. (Drejningsmoment
1,2 ± 0,2 Nm)
14. Sæt moduldækslet inklusive display med positionstapperne forrest ind i noterne,
luk dækslet, og fastgør det med skruer.
FORSIGTIG
Varme komponenter!
Risiko for beskadigelse af følerkablet som følge af meget varmt motorhoved!
Følerkablet skal trækkes og føres igennem kabelclipsene på en sådan måde, at kab-
let ikke rører ved motorhovedet.
15. Sæt følerkablets stik ind i tilslutningen i modulet.
16. Tryk kabelclipse på to motorfastgørelsesskruer.
17. Tryk følerkablet ind i den dertil beregnede kabelføring i kabelclipsene.
18. Læg varmeisoleringens to halvskåle rundt om pumpehuset, og tryk dem sammen.
Situation 2: Motorfastgørelsesskruerne er let tilgængelige.
▪ Udfør trinnene 1 til 4, 10 til 11 og 15 til 18 efter hinanden.
Trinnene 5 til 9 og 12 til 14 kan undlades.
Dobbeltpumpe
BEMÆRK
Drej altid motorhovedet, før anlægget fyldes!
Hvis den ene eller begge motorhoveder skal drejes, skal dobbeltpumpekablet, som for-
binder de to reguleringsmoduler indbyrdes, løsnes.
Udfør trinnene, som beskrevet ved enkeltpumpen:
Situation 1: Adgangen til motorfastgørelsesskruerne er vanskelig.
▪ Udfør trinnene 2 til 17 efter hinanden.
Situation 2: Motorfastgørelsesskruerne er let tilgængelige.
