Asennus- ja käyttöohje Wilo-Stratos MAXO/-D/-Z
Viestintärajapinnat: Asetus ja toiminta
2–10 V: Jännitealue 2–10 V mitattujen arvojen siirtoon. Alle 2 V:n jännitteellä
havaitaan kaapelikatkos.
0–20 mA: Virranvoimakkuusalue 0–20 mA mitattujen arvojen siirtoon.
4–20 mA: Virranvoimakkuusalue 4–20 mA mitattujen arvojen siirtoon. Alle 4 mA:n
virranvoimakkuudella havaitaan kaapelikatkos.
PT1000: Analoginen tulo arvioi PT1000-lämpötila-anturia.
Todellisten arvojen konfigurointi
HUOMAUTUS
Analogisen tulon valinta anturin liitännäksi vaatii analogisen tulon konfigurointia
vastaavasti.
Avaa ensin yleiskatsausvalikko, jossa voit tarkastella nykyistä konfigurointia ja
analogisen tulon käyttöä.
Valitse tätä varten valikossa
1. "Ulkoiset rajapinnat"
2. "Toiminto analoginen tulo AI 1" tai "Toiminto analoginen tulo AI 2"
3. "Analogisen tulon yleiskatsaus".
Näkyviin tulevat käyttötapa, signaalityyppi ja muita asetettuja arvoja valitusta
analogisesta tulosta. Asetusten tekoa tai muuttamista varten:
Valitse valikossa "Säädöt"
1. "Ulkoiset rajapinnat"
2. "Toiminto analoginen tulo AI 1" tai "Toiminto analoginen tulo AI 2"
3. "Säädä analoginen tulo".
Valitse ensin käyttötapa:
Valitse käyttötapa
Analoginen tulo (AI2)
Ei konfiguroitu
Asetusarvon anturi
Paine-eroanturi
Lämpötila-anturi
Ulkoinen anturi

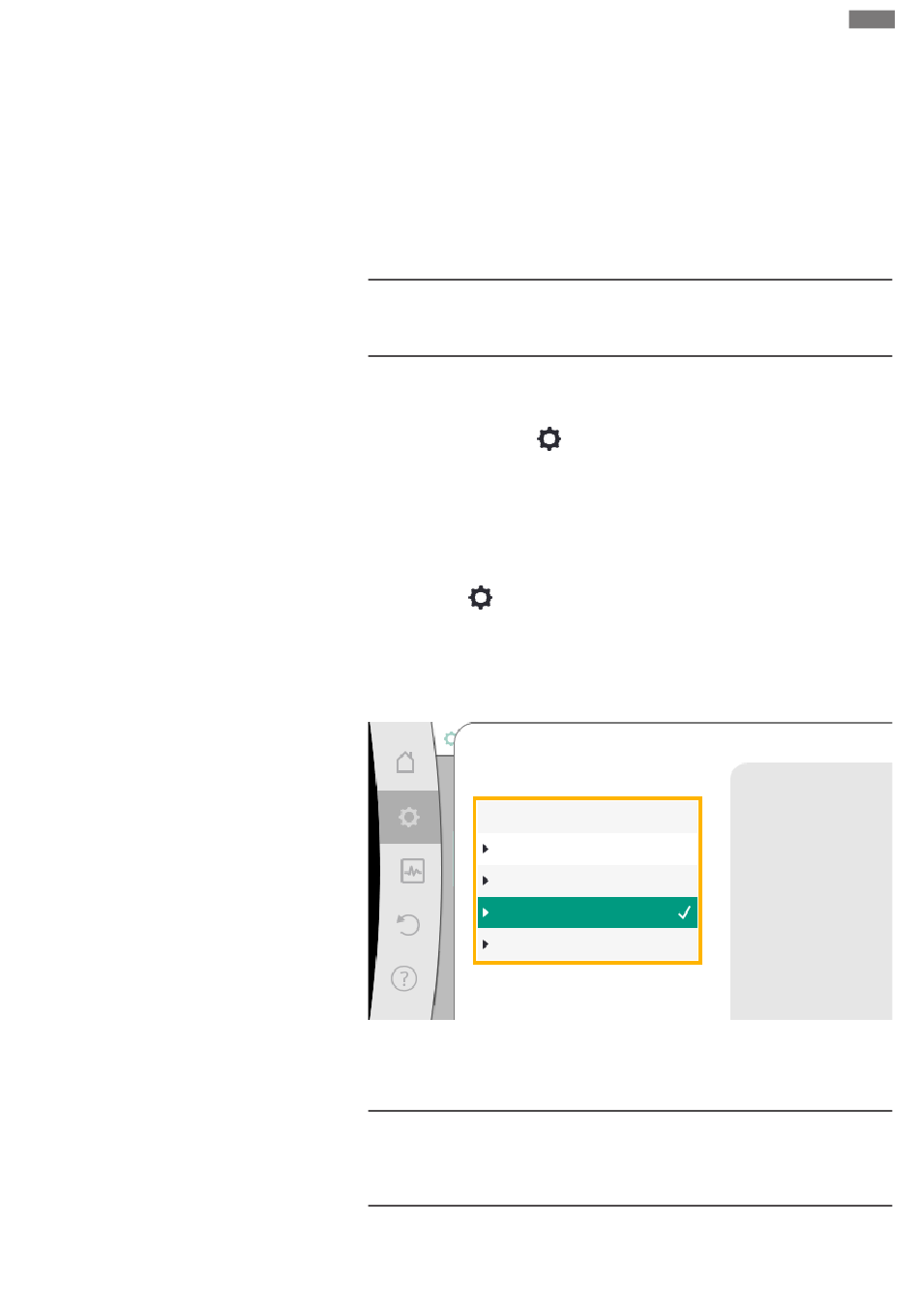

Fig. 78: Todellisten arvojen anturin asetusvalintaruutu
Valitse anturin tuloksi jokin käyttötavoista "Paine-eroanturi", "Lämpötila-anturit" tai
"Ulkoinen anturi".
HUOMAUTUS
Jos valikossa "Valitse käyttötapa" on asetettu jo toinen käyttötapa "Ei konfiguroitu",
on tarkistettava, käytetäänkö analogista tuloa jo toista käyttötapaa varten.
Tarvittaessa on valittava toinen lähde.
Todellisten arvojen anturin valinnan jälkeen valitse "Signaalityyppi":
"Säädöt"
fi
Käytä analogista tuloa
todellisen arvon tulona
lämpötila-anturia varten, esim.
säätötavalle T-c.
