Návod k montáži a obsluze Wilo-Stratos MAXO/-D/-Z
Uveďte do provozu
Domovská obrazovka
1 1.1
Radiátor - diferenční tlak Δp-v
Požadovaná hodnota –
dopravní výška
Běžný provoz
3

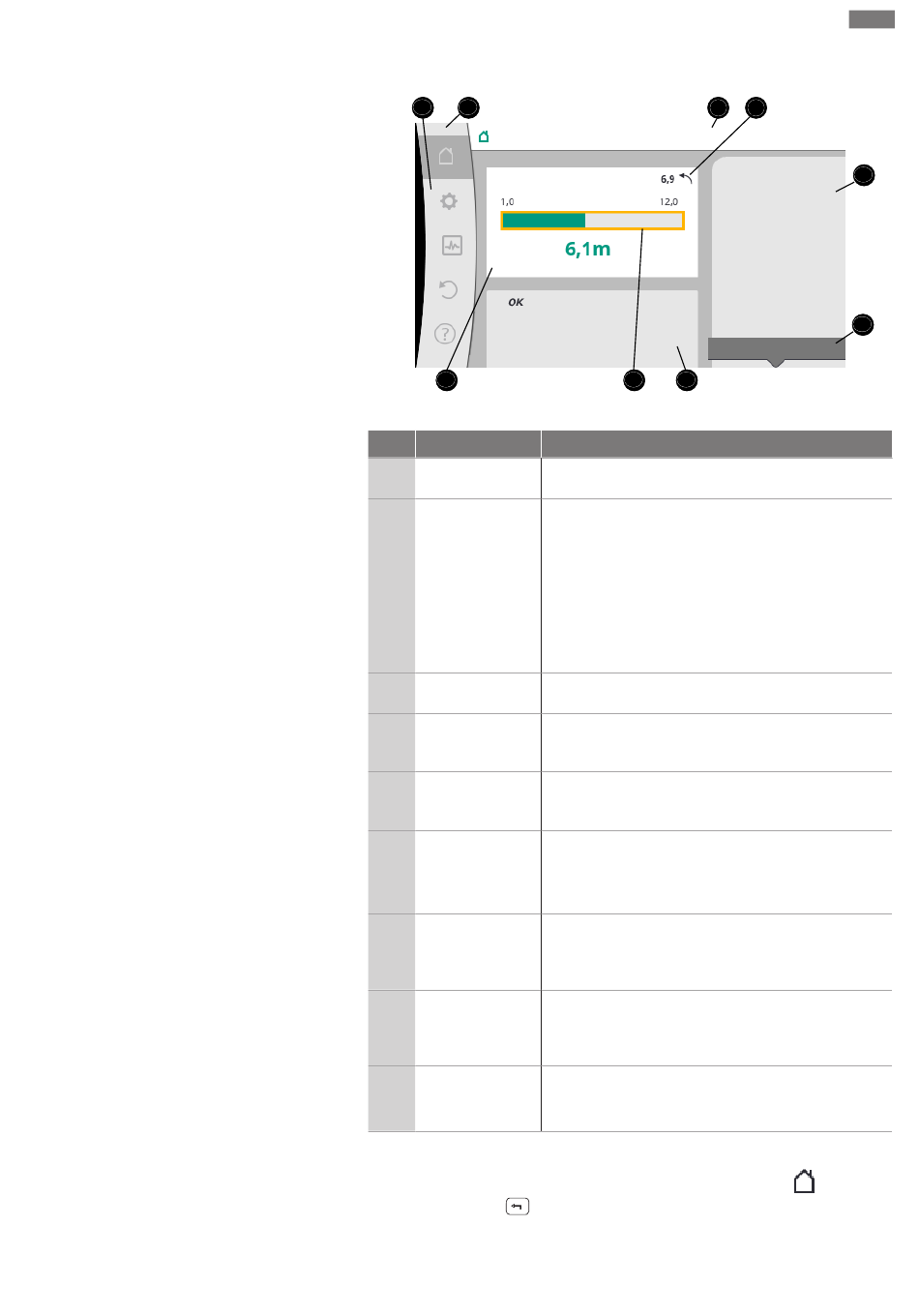

Fig. 38: Domovská obrazovka
Poz. Označení
Oblast hlavního
1
menu
Stavová oblast:
chybová či varovná
hlášení nebo
zobrazení
informací o
1.1
procesu
Úvodní řádka
2
Pole pro zobrazení
3 požadované
hodnoty
Editor požadované
4 hodnoty
Aktivní vlivy
5
Poznámka týkající
se zpětného
6
nastavení
Provozní údaje a
rozsah
7
naměřených
hodnot
Poznámka týkající
se kontextového
8
menu
Tab. 16: Domovská obrazovka
Nezobrazuje-li se domovská obrazovka, v hlavním menu zvolte symbol
stiskněte tlačítko Zpět po dobu delší než jedna sekunda.
S domovskou obrazovkou začíná jakákoli interakce uživatele. Pokud po dobu > 7 minut
nedojde k žádnému ovládání, zobrazení se vrátí k domovské obrazovce.
2
Provozní bod:
Δp-v
Q =
H =
Naměřené hodnoty:
T fluid =
P elek. =
W elek. =
Další nastavení
4 5
Vysvětlivky
Volba různých hlavních menu
Upozornění na probíhající proces, varování nebo chybové
hlášení.
Modrá: Proces nebo hlášení o stavu komunikace (modul
CIF komunikace)
Žlutá: Varování
Červená: Porucha
Šedý: Na pozadí neběží žádný proces, není k dispozici
žádné varování ani chybové hlášení.
Zobrazení aktuálně nastaveného použití a způsobu
regulace.
Zobrazení aktuálně nastavených požadovaných hodnot.
Žlutý rámeček: Editor požadované hodnoty se aktivuje
stisknutím ovládacího tlačítka a umožňuje změnu
hodnot.
Zobrazení vlivů na nastavený režim regulace
např. aktivní útlumový režim, No-Flow Stop OFF (viz
tabulku „Aktivní vlivy"). Lze zobrazit až pět aktivních
vlivů.
Při aktivním editoru požadované hodnoty zobrazuje
hodnotu nastavenou před její změnou.
Šipka ukazuje, že se lze vrátit pomocí tlačítka Zpět na
původní hodnotu.
Zobrazení aktuálních provozních údajů a naměřených
hodnot.
Nabízí možnosti v návaznosti na kontext, v samostatném
kontextovém menu.
cs
6
7
10,3 m³/h
2,0 m
68,2 °C
160 W
42,0 kWh
8
nebo
