5.5

Justering av motorhuvudet

1244
Installation

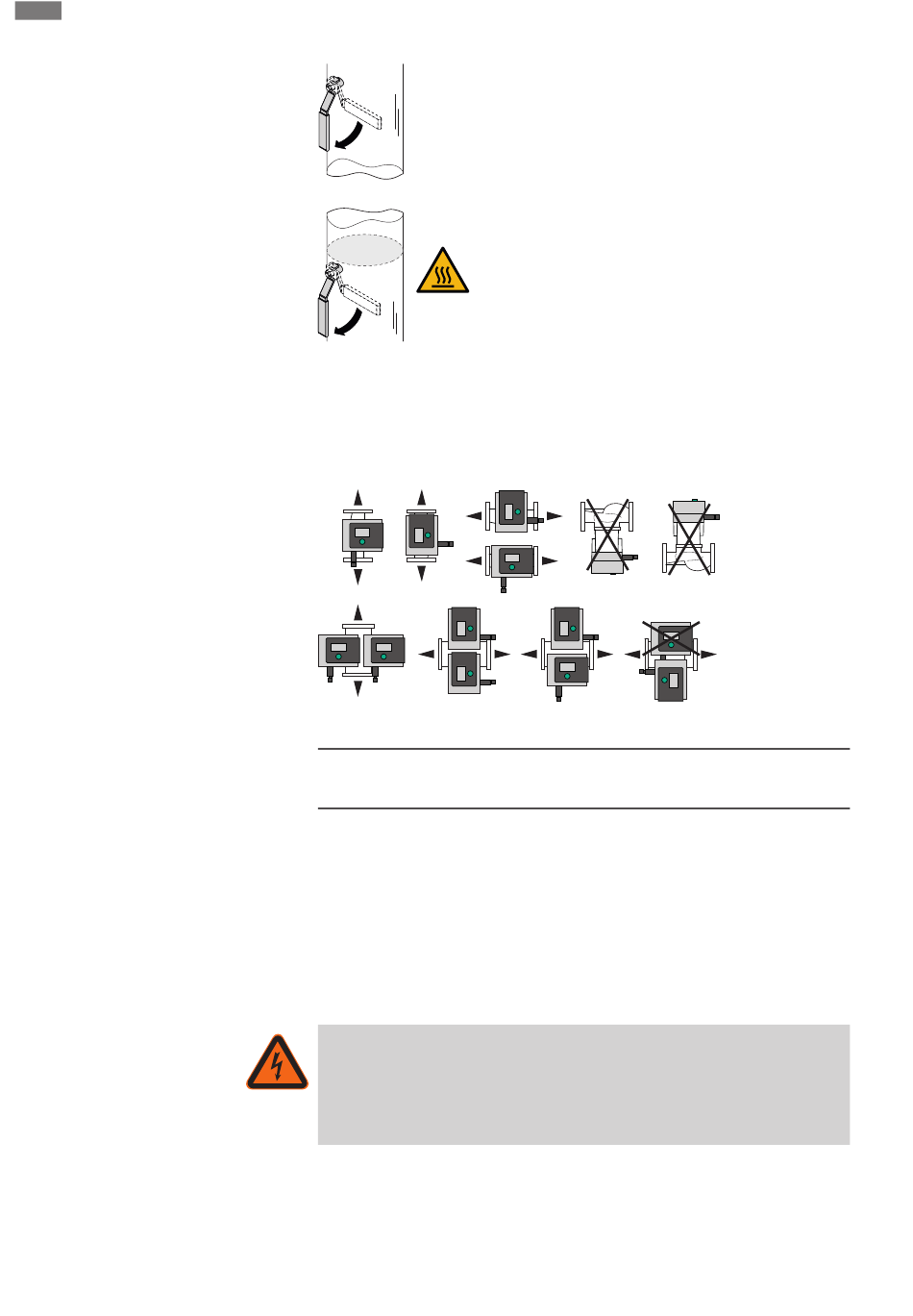

Fig. 17: Öppna spärrarmaturen
4. Öppna spärrarmaturerna framför och bakom pumpen.
5. Kontrollera täthet.
Motorhuvudet måste justeras beroende på monteringsläge.
▪ Kontrollera tillåtna monteringslägen.
Fig. 18: Tillåtna monteringslägen
OBS
I allmänhet ska motorhuvudet vridas innan anläggningen fylls!
Beroende på pumptyp krävs olika tillvägagångssätt.
Möjlighet 1: Motorns fästskruvar är svåråtkomliga.
Enkelpump
1. Demontera värmeisoleringen genom att dra de två halvorna från varandra.
2. Lossa försiktigt sensorkabelns stickkontakt från reglermodulen.
3. Lossa sensorkabeln från kabelklämmorna.
4. Bänd försiktigt loss kabelklämmorna från motorns fästskruvar med en skruvmejsel
och lägg dem åt sidan.
FARA
Livsfara från elektriska stötar! Generator- eller turbindrift vid
genomströmning av pumpen!
Även utan modul (utan elektrisk anslutning) kan det föreligga en spänning som är
farlig vid beröring på motorkontakterna!
5. Lossa skruvarna för modullocket (HMI).
6. Ta av modullocket inklusive displayen och lägg det på en säker plats.
7. Lossa insexskruvarna M4 i reglermodulen.
8. Dra bort reglermodulen från motorn.
