5.4.2 Laippapumpun asennus
1452
Asennus

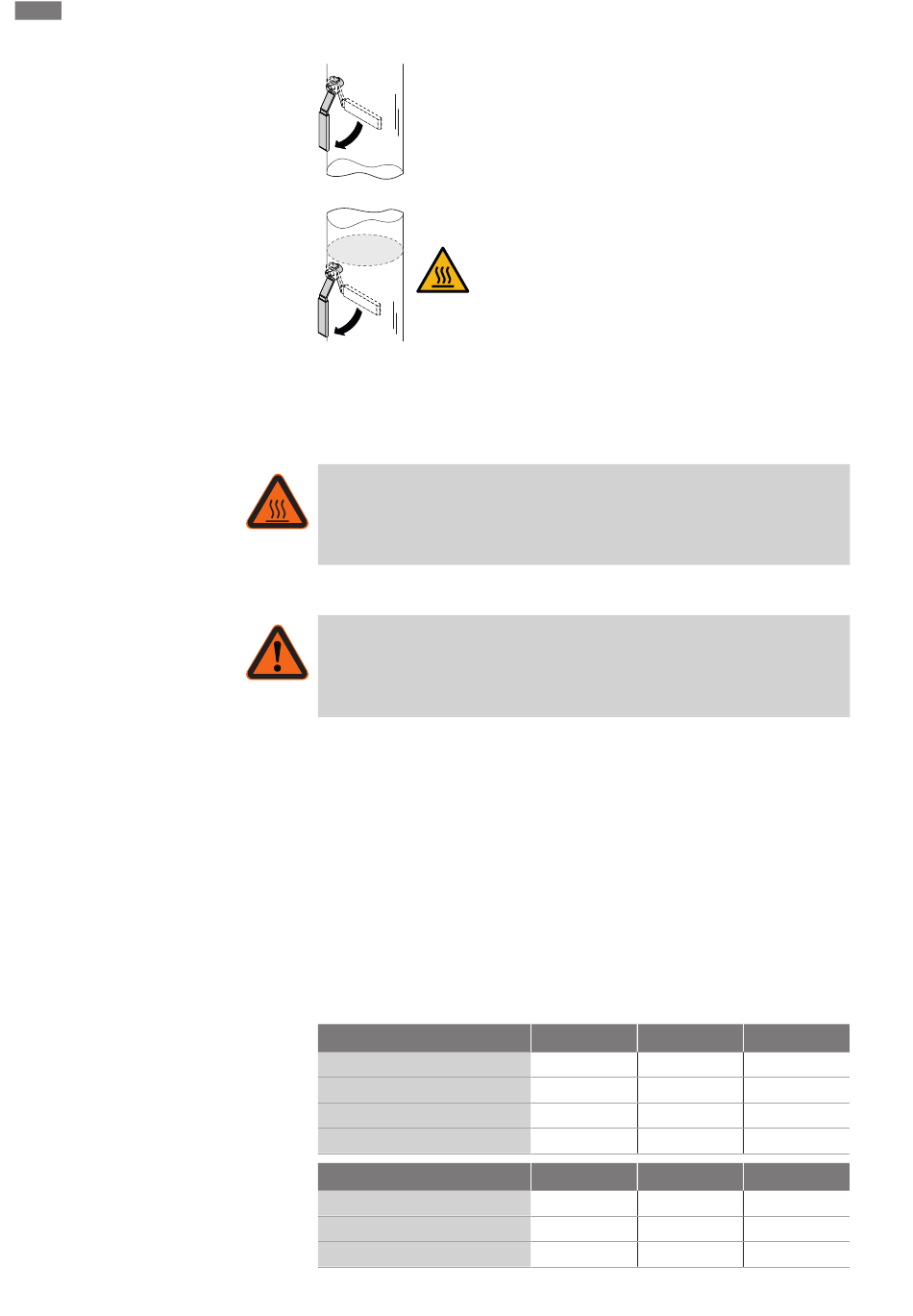

Fig. 13: Avaa sulkuventtiili
5. Avaa sulkuventtiilit pumpun edestä ja takaa.
6. Tarkista tiiviys.
VAROITUS
Kuumat pinnat
Putket voivat olla kuumia. Tällöin on olemassa palamisen aiheuttama
loukkaantumisvaara.
▪ Käytä suojakäsineitä.
VAROITUS
Epäasianmukaisen asennuksen aiheuttama loukkaantumisen ja
palovammojen vaara!
Epäasianmukaisessa asennuksessa laippaliitäntä voi vaurioitua ja alkaa vuotaa.
▪ Älä koskaan yhdistä kahta kombilaippaa toisiinsa!
▪ Kombilaipalla varustettuja pumppuja ei saa käyttää käyttöpaineilla PN 16!
▪ Varmistusosien (kuten jousirenkaiden) käyttö voi johtaa laippaliitännän vuotoihin. Niitä
ei sen takia saa käyttää. Ruuvin/mutterin pään ja kombilaipan välillä täytyy käyttää
mukana toimitettuja aluslevyjä (toimituksen sisältö)!
▪ Seuraavan taulukon mukaisia sallittuja kiristysmomentteja ei saa myöskään ylittää
käytettäessä ruuveja, joiden lujuus on suurempi (≥ 4.6), koska silloin voi ilmetä
pitkittäisreikien reunaosien säröjä. Näin ruuvien esikiristystä ei enää ole ja laippaliitäntä
voi alkaa vuotaa. Palovammojen vaara!
▪ Käytä tarpeeksi pitkiä ruuveja. Ruuvin kierteen täytyy ulottua vähintään yhden
kierrevälin mitan ruuvimutterin ulkopuolelle.
▪ Testaa mahdolliset vuodot suurimmalla sallitulla käyttöpaineella!
Ruuvit ja kiristysmomentit
Laippapumppu PN 6
Ruuvin läpimitta
Lujuusluokka
Kiristysmomentti
Ruuvin pituus
Ruuvin läpimitta
Lujuusluokka
Kiristysmomentti
DN 32 DN 40
M12 M12
≥ 4.6 ≥ 4.6
40 Nm 40 Nm
≥ 55 mm ≥ 55 mm
DN 65 DN 80
M12 M16
≥ 4.6 ≥ 4.6
40 Nm 95 Nm
DN 50
M12
≥ 4.6
40 Nm
≥ 60 mm
DN 100
M16
≥ 4.6
95 Nm
