Paigaldus- ja kasutusjuhend Wilo-Stratos MAXO/-D/-Z
Elektriühendus
5. Keerake kaabli keermesühendus M16x1,5 sisse ja pingutage pöördemomendiga
2,5 Nm.
6. Isoleerige sidekaabel vajalikus pikkuses.
7. Lükake kaabli keermesühenduse mutter kaabli peale ning kaabel läbi seesoleva
kaabli keermesühenduse rõngastihendi ja varjestusklemmi alt läbi.
8. Vedruklemmid: Avage ettevõtte WAGO „Cage Clamp" kruvikeeraja abil vajutades ja
juhtige isoleeritud tross klemmi sisse.
9. Kinnitage sidekaabel varjestusklemmi alla (vt teatist).
10. Tõmbekoormuse leevendamiseks pingutage kaabli keermesühenduse mutrit
pöördemomendiga 2,5 Nm.
11. Juhtige mooduli kaas koos positsioonimisvarrastega esmalt soontesse, klappige
kate kinni ja kinnitage poltidega.
TEATIS
Eemaldage kaabli keermesühenduse M16x1,5 siserõngastihend kaabli ristlõike
≥ 5 mm paigaldamiseks.
Paigaldage kaabli varjestus ainult kaabli ühte otsa, et vältida potentsiaalide
erinevuse korral sidekaabli kaudu ühtlustamisvoolu.
Trossi vabastamiseks: avage ettevõte WAGO „Cage Clamp" vedruklemmid. Alles
seejärel tõmmake tross välja.
Välised liidesed
▪ Analoog SEES (lilla klemmiplokk)
▪ Digitaalne SEES (hall klemmiplokk)
▪ Wilo Net (roheline klemmiplokk)
▪ SSM (punane klemmiplokk)
▪ SBM (oranž klemmiplokk)

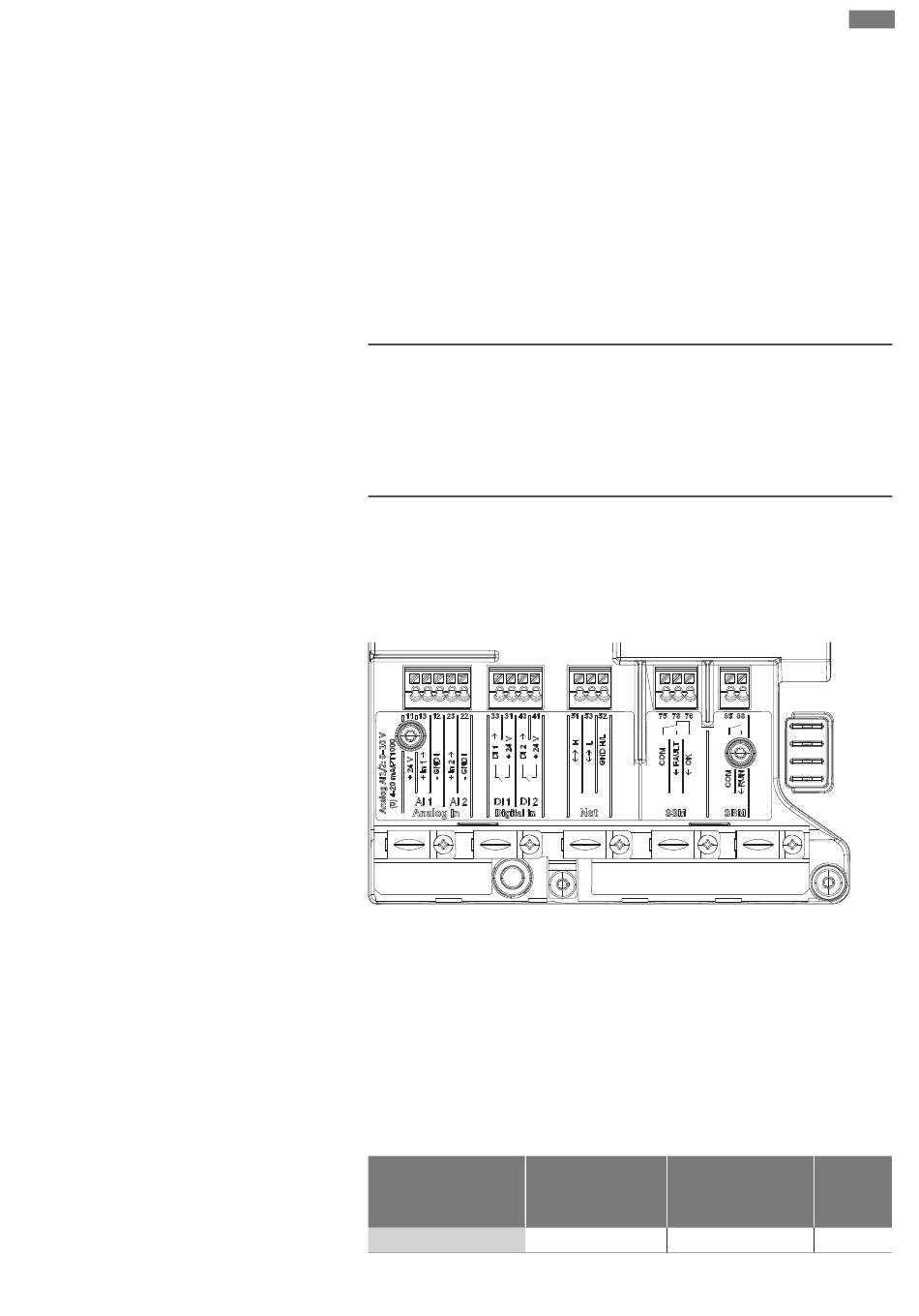

Fig. 32: Sideliidesed
Klemmiruumi kõik sideliidesed (analoogsisendid, digitaalsed sisendid, Wilo Net, SSM ja
SBM) vastavad SELVi standardile.
SSMi ja SBMi võib kasutada ka mitte ohutu madalpinge jaoks mõeldud ühenduste ja
pingetega (kuni 250 V vahelduvvool), ilma et sellel kasutamisel oleks kahjustavat mõju
muude sideühenduste ohutu madalpinge ühilduvusele klemmiruumis.
Teiste kaablite ohutu madalpinge ühilduvuse jaoks tuleb lisaks veenduda kaabliviigu
puhtuses ja klemmiruumi eraldatuses.
Nõuded kaablile
Klemmid on mõeldud kasutamiseks jäikade või painduvate juhtmetega, millel on
sooneotsa hülsid või puuduvad need.
Ühendus
Toitepistik
Klemmi ristlõige Klemmi ristlõige
2 2
mm mm
Min Max
3x1,5 3x2,5
et
Kaabel
