Monterings- og driftsveiledning Wilo-Stratos MAXO/-D/-Z
Elektrisk tilkobling
7. Skyv mutteren til kabelskjøten over kabelen og skyv kabelen gjennom den
innvendige tetningsringen til kabelskjøten og innunder og gjennom
skjermklemmen.
8. Fjærklemmer: Åpne «Cage Clamp» fra WAGO ved å trykke på den med en
skrutrekker, og før de avisolerte lederne inn i klemmen.
9. Fest kommunikasjonskabelen under skjermklemmen (se Les dette).
10. Stram til mutteren til kabelskjøten med dreiemoment 2,5 Nm for å garantere
strekkavlastningen.
11. Før moduldekslet med tappene først inn i slissene, lukk dekslet og fest det med
skruer.
LES DETTE
Ta ut den innvendige tetningsringen i kabelskjøten med gjenger M16x1,5 for
installasjon av kabeltverrsnitt ≥ 5 mm.
Koble til kabelskjerming kun i én ende av kabelen for å forhindre utjevningsstrømmer
gjennom kommunikasjonskabelen i tilfelle potensialforskjeller!
For å løsne lederne: Åpne fjærklemmen «Cage Clamp» fra WAGO! Dra ut lederne
først da!
Eksterne grensesnitt
▪ Analog IN (lilla klemmeblokk)
▪ Digital IN (grå klemmeblokk)
▪ Wilo Net (grønn klemmeblokk)
▪ SSM (rød klemmeblokk)
▪ SBM (oransje klemmeblokk)

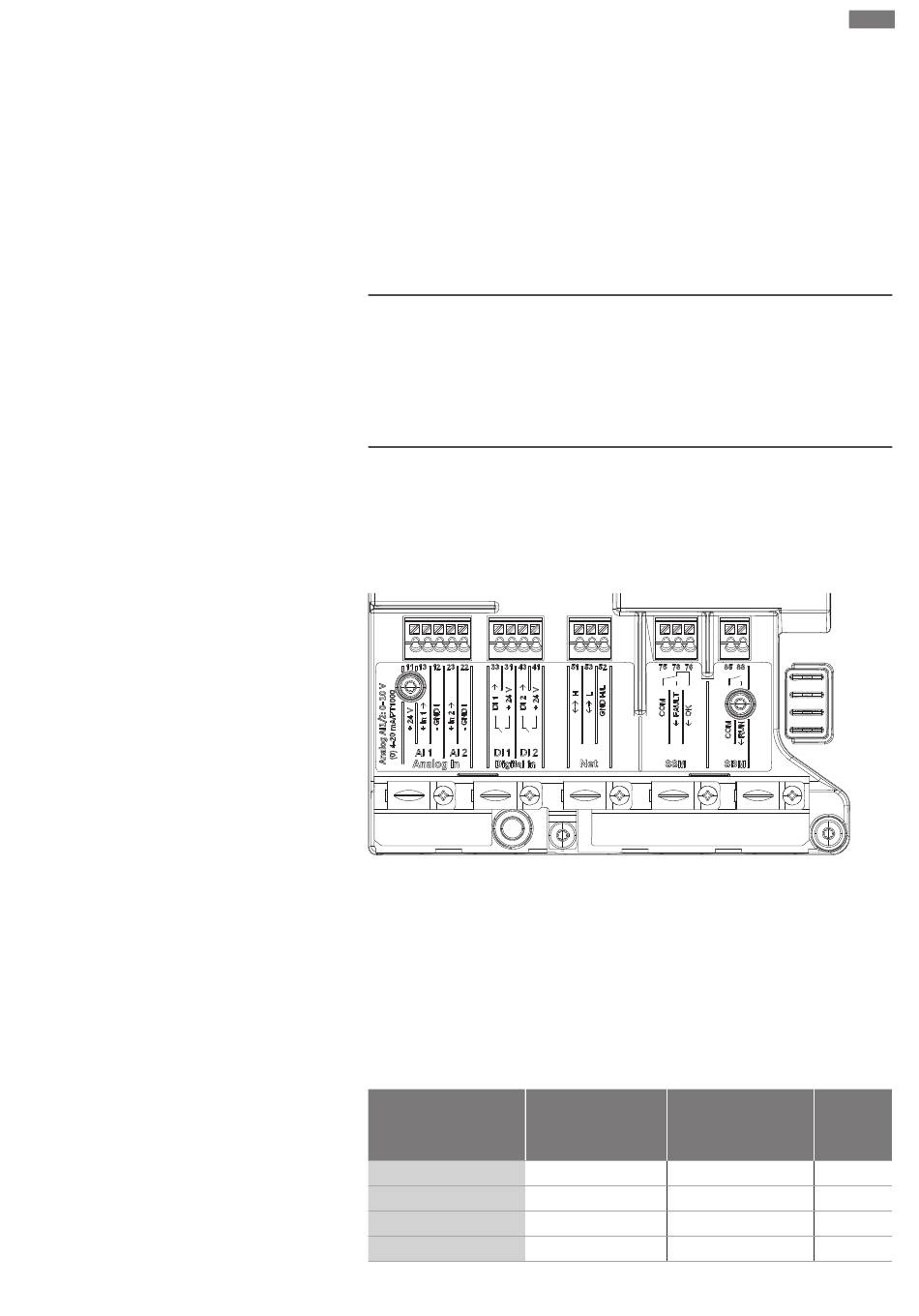

Fig. 32: Kommunikasjonsgrensesnitt
Alle kommunikasjonsgrensesnitt i koblingsboksen (analoge innganger, digitale
innganger, Wilo Net, SSM og SBM) samsvarer med SELV-standarden.
SSM og SBM kan også drives med ikke-SELV-kompatible tilkoblinger og spenninger
(opptil 250 V AC) uten at dette har en negativ innflytelse på SELV-kompatibiliteten til
de resterende kommunikasjonskontaktene i koblingsboksen.
For å sikre fortsatt SELV-kompatibilitet til andre ledninger må du være nøye med
kabelføringen og avstandene i koblingsboksen.
Krav til kabler
Klemmene kan brukes til stive og fleksible faseledere med eller uten lederendehylser.
Tilkobling
Nettplugg
SSM
SBM
Digitalinngang 1 (DI1)
Terminaldiameter Terminaldiameter
2 2
i mm i mm
Min. Maks.
3x1,5 3x2,5
2x0,2 2x1,5 (1,0**)
2x0,2 2x1,5 (1,0**)
2x0,2 2x1,5 (1,0**)
no
Kabel
*
*
*
