Инструкция по монтажу и эксплуатации Wilo-Stratos MAXO/-D/-Z
Электроподключение
Характеристики подсоединения
Сетевое напряжение
Предохранитель
Ток утечки I (отвод согласно
eff
PE через внутренний фильтр
ЭМС)
Табл. 10: Характеристики подсоединения
▪ Соблюдать вид тока и напряжение, указанные на фирменной табличке.
▪ Минимальный номинал предохранителя: 16 А, инерционный или линейный авто-
мат защиты с С-характеристикой.
В сдвоенных насосах оба электродвигателя должны иметь отдельные подключе-
ния и предохранители.
▪ Рекомендуется предусмотреть предохранение насоса устройством защитного от-
ключения при перепаде напряжения (тип А или В согласно EN 60335).
Учитывать ток утечки для каждого насоса I
▪ Подключать только к низковольтным сетям TN или ТТ 230 В.
Категорически запрещается подсоединение к низковольтным сетям IT 230 В
(низковольтная сеть «Isolé Terre» 230 В).
▪ Электроподключение должно осуществляться через стационарный кабель элек-
тропитания, снабженный разъемом или сетевым выключателем всех фаз с зазо-
ром между контактами не менее 3 мм (согласно VDE 0700/часть 1).
▪ Категорически запрещается подсоединение к источникам бесперебойного пита-
ния.
▪ Подача тактовых импульсов от источника питания (например, система импульс-
но-фазового управления) не допускается! Отключить подачу тактовых импуль-
сов.
▪ В индивидуальных случаях следует проверять переключение насоса с помощью
триаков/полупроводниковых реле.
▪ При отключении посредством сетевого реле, предоставленного заказчиком: Но-
минальный ток ≥ 10 A, номинальное напряжение электросети 250 В перем. тока.
Независимо от номинального потребления тока насосом перед каждым включе-
нием источника питания возникают пики тока при включении до 10 А!
▪ Учитывать частоту включений:
– включение/выключение посредством подачи напряжения ≤ 100/24 ч
▪ Повышенное количество включений/выключений ≤ 20/ч (≤ 480/24 ч) допускается
при применении:
– цифрового входа с функцией Ext. Off;
– аналогового ввода заданных значений с функцией выключения;
– коммутационных сигналов через коммуникационные интерфейсы (например,
модуль CIF, Wilo Net или Bluetooth).
▪ Для защиты от утечек воды, а также для разгрузки кабельного ввода от натяже-
ния использовать кабель электропитания достаточного наружного диаметра.

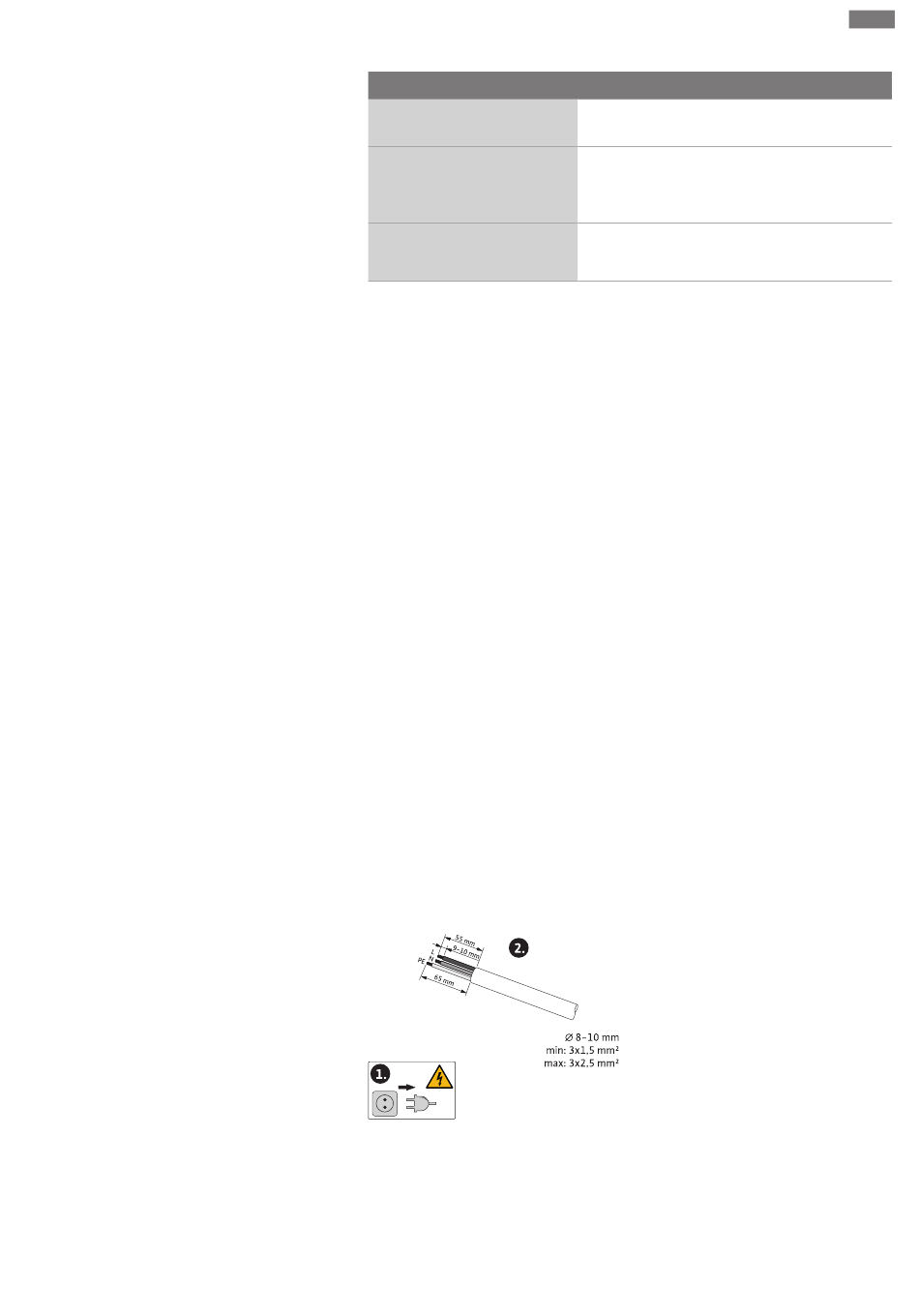

Fig. 21: Подготовка подключения
▪ Согнуть кабели вблизи резьбового соединения в дренажную петлю для отвода
образующихся водяных капель.
▪ При температуре перекачиваемой жидкости свыше 90 °C использовать тепло-
стойкий кабель электропитания.
▪ Проложенный кабель электропитания не должен касаться трубопроводов и на-
соса.
1 ~ 230 В ± 10 %, 50/60 Гц
EN 60950 для 230 В, сети TN, TT
На каждый одинарный насос или головку элек-
тродвигателя сдвоенного насоса:
16 A, инерционный или линейный автомат за-
щиты с характеристикой C
≤ 3,5 мA
≤ 3,5 мА.
eff
