Kommunikasjonsgrensesnitt: Innstilling og funksjon
...Eksterne grensesnitt
Funksjon styreinngang (DI1)
Aktuelt: Ikke i bruk
Funksjon styreinngang (DI2)
Aktuelt: Ikke i bruk
Funksjon analoginngang (AI1)
Ikke konfigurert, 0 – 10 V
Funksjon analoginngang (AI2)
Ikke konfigurert, 0 – 10 V

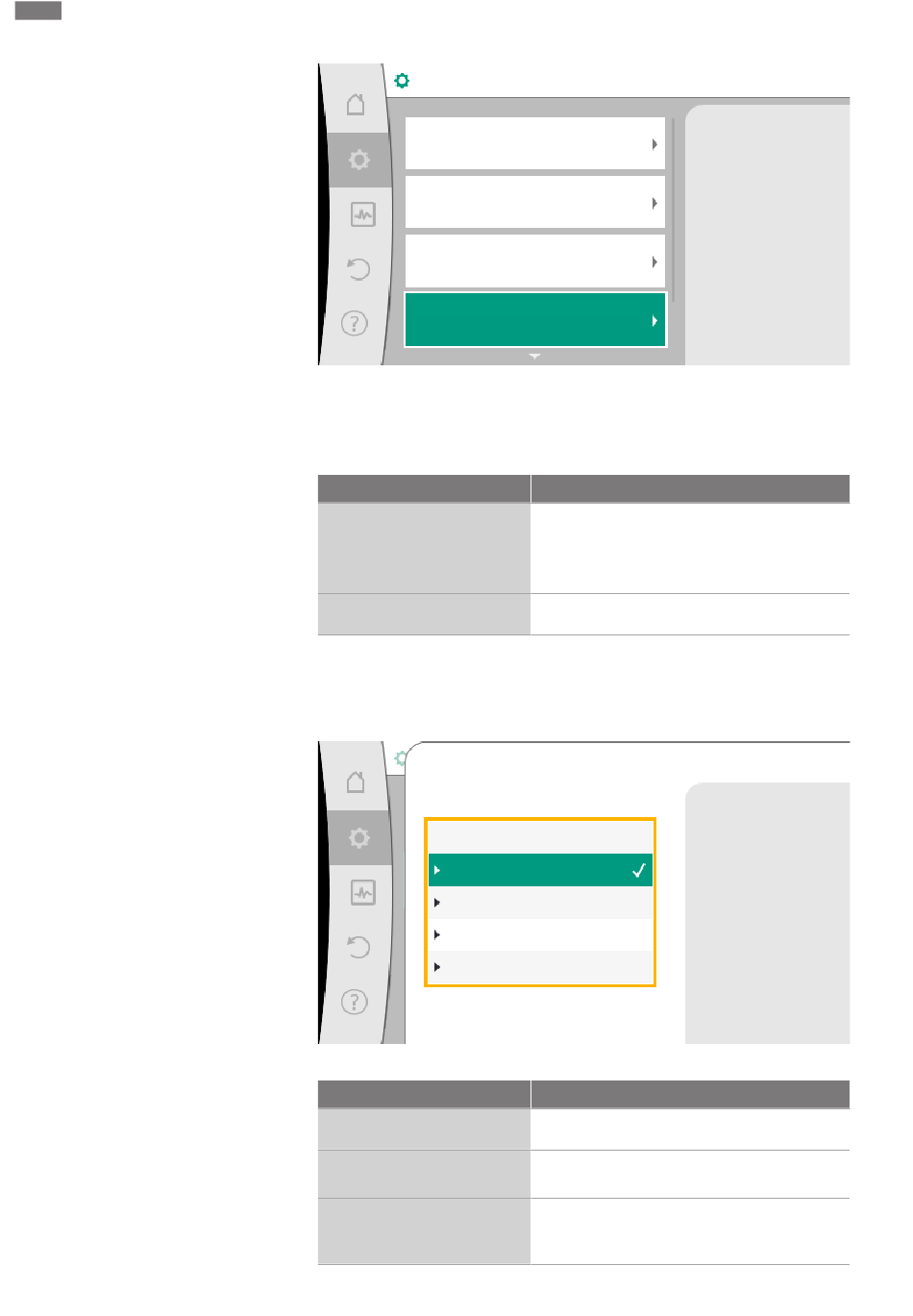

Fig. 62: Funksjon analoginngang
Etter at du har valgt en av «Funksjon analoginngang (AI1)» eller «Funksjon analoginn-
gang (AI2)», velg følgende visning eller innstilling:
Innstilling
Oversikt analoginngang
Stille inn analoginngang.
Tab. 38: Innstilling analoginngang AI 1 eller AI 2
I «Oversikt analoginngang» kan du få vist informasjon om aktuelle innstillinger.
I «Stille inn analoginngang» kan du fastlegge brukstypen, signaltypen og tilordningen
signal/verdier.
Velg brukstype
Analoginngang (AI2)
Ikke konfigurert
Settpunktgiver
Differansetrykkgiver
Temperatursensor
Ekstern sensor
Fig. 63: Innstillingsdialog Settpunktgiver
Brukstype
Ikke konfigurert
Settpunktgiver
Differansetrykkgiver
Still inn anvendt signaltype
og tilhørende
parametere for
analoginngangen.
Funksjon styre-inngang AI 1 eller AI 2
Oversikt over innstillingene til denne
analoginngangen, for eksempel:
• Brukstype: Temperatursensor
• Signaltype: PT1000
Innstilling av brukstype, signaltype og tilordning
signal/verdier
Bruk analoginngang
som settpunktgiver,
f.eks. for løftehøyde
Funksjon
Analoginngang ikke i bruk. Ingen innstillinger
mulig.
Bruk analoginngangen som settpunktgiver.
For eksempel for løftehøyden.
Bruk analoginngangen som inngang for faktisk
verdi fra en differansetrykkgiver.
For eksempel for svakpunktregulering.
