Asennus- ja käyttöohje Wilo-Stratos MAXO/-D/-Z
Sähköasennus
▪ Sähköasennus on tehtävä kiinteällä liitäntäkaapelilla, jossa on pistoke tai
kaikkinapainen kytkin, jonka koskettimen katkaisuväli on vähintään 3 mm (VDE 0700/
osa 1).
▪ Älä koskaan asenna keskeytymättömään virransyöttöön.
▪ Virtalähteen tahdistus (esim. vaiheenleikkaussäätö) ei ole sallittu! Deaktivoi tahdistus.
▪ Pumpun kytkentä Triacs/puolijohdereleen kautta on tarkastettava yksittäistapauksissa.
▪ Deaktivointi asiakkaan hankittavalla verkkoreleellä: Nimellisvirta ≥ 10 A, nimellisjännite
250 V AC.
Pumpun nimellisvirran otosta riippumatta virtalähteen jokaisen päällekytkennän
yhteydessä voi esiintyä jopa 10 A:n käynnistysvirtahuippuja!
▪ Käynnistystiheys on otettava huomioon:
– Päälle-/poiskytkennät verkkojännitteen kautta ≤ 100/24 h
▪ Suurempi päälle- ja poiskytkentöjen määrä ≤ 20/h (≤ 480/24 h) sallittu käytettäessä:
– digitaalista tuloa, jossa on Ulkoinen POIS -toiminto
– analogista asetusarvon määritystä, jossa on poiskytkentätoiminto
– kytkentäsignaaleja viestintärajapintojen (esim. CIF-moduuli, Wilo Net tai Bluetooth)
kautta
▪ Vuotovettä vastaan ja vedonpoistajaksi kaapeliläpiviennissä on käytettävä riittävällä
ulkohalkaisijalla varustettua liitäntäkaapelia.

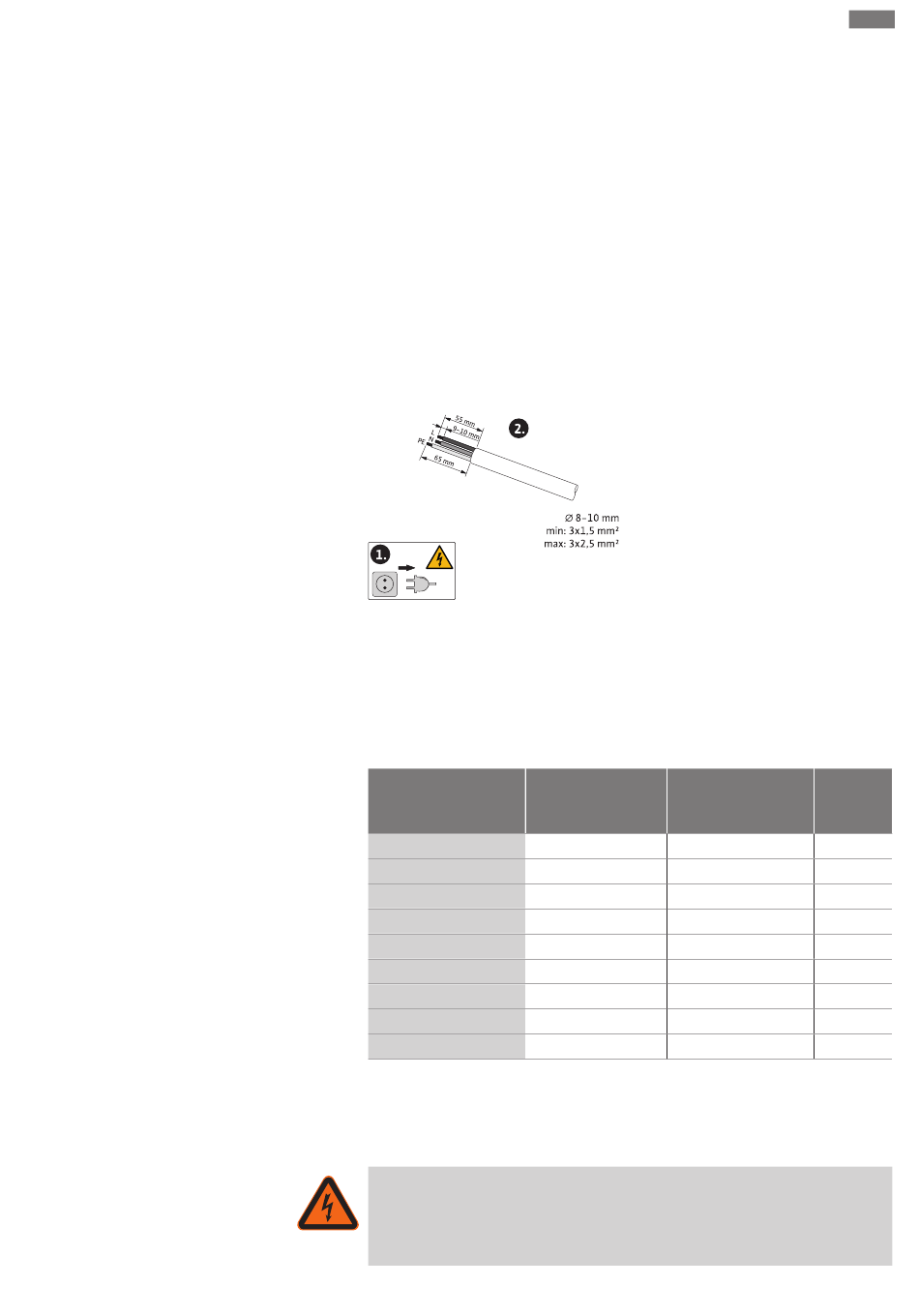

Fig. 21: Liitännän valmistelu
▪ Kaapelit on taivutettava kaapeliläpiviennin lähellä poistomutkalle, jotta tippuvesi
voidaan johtaa pois.
▪ Jos pumpattavan aineen lämpötila on yli 90 °C, on käytettävä lämmönkestävää
liitäntäkaapelia.
▪ Asenna liitäntäkaapeli niin, ettei se kosketa putkia tai pumppua.
Liittimet on tarkoitettu jäykille ja taipuisille johtimille, jotka on varustettu pääteholkeilla
tai joissa ei ole niitä.
Liitäntä
Verkkopistoke
SSM
SBM
Digitaalinen tulo 1 (DI 1) 2x0,2
Digitaalinen tulo 2 (DI 2) 2x0,2
24 V lähtö
Analoginen tulo 1 (AI 1)
Analoginen tulo 2 (AI 2)
Wilo Net
Taul. 11: Kaapelivaatimukset
*
Kaapelin pituus ≥ 2 m: Käytä suojattuja kaapeleita.
**
Pääteholkkeja käytettäessä maksimihalkaisija viestintärajapinnoissa pienenee
1 mm²:iin. Wilo-Connectorissa kaikki yhdistelmät 2,5 mm²:iin asti ovat sallittuja.
VAROITUS
Sähköisku!
SSM/SBM-johtoja liitettäessä on huolehdittava erillisestä johdotuksesta SELV-
alueelle, sillä muuten SELV-suojaus ei ole enää taattu!
Liittimien Liittimien poikkipinta
2 2
poikkipinta mm mm
Min. Maks.
3x1,5 3x2,5
2x0,2 2x1,5 (1,0
2x0,2 2x1,5 (1,0
2x1,5 (1,0
2x1,5 (1,0
1x0,2 1x1,5 (1,0
2x0,2 2x1,5 (1,0
2x0,2 2x1,5 (1,0
3x0,2 3x1,5 (1,0
fi
Kaapeli
** *
)
** *
)
** *
)
** *
)
** *
)
** *
)
** *
)
**
) Suojattu
