Návod k montáži a obsluze Wilo-Stratos MAXO/-D/-Z
Elektrické připojení

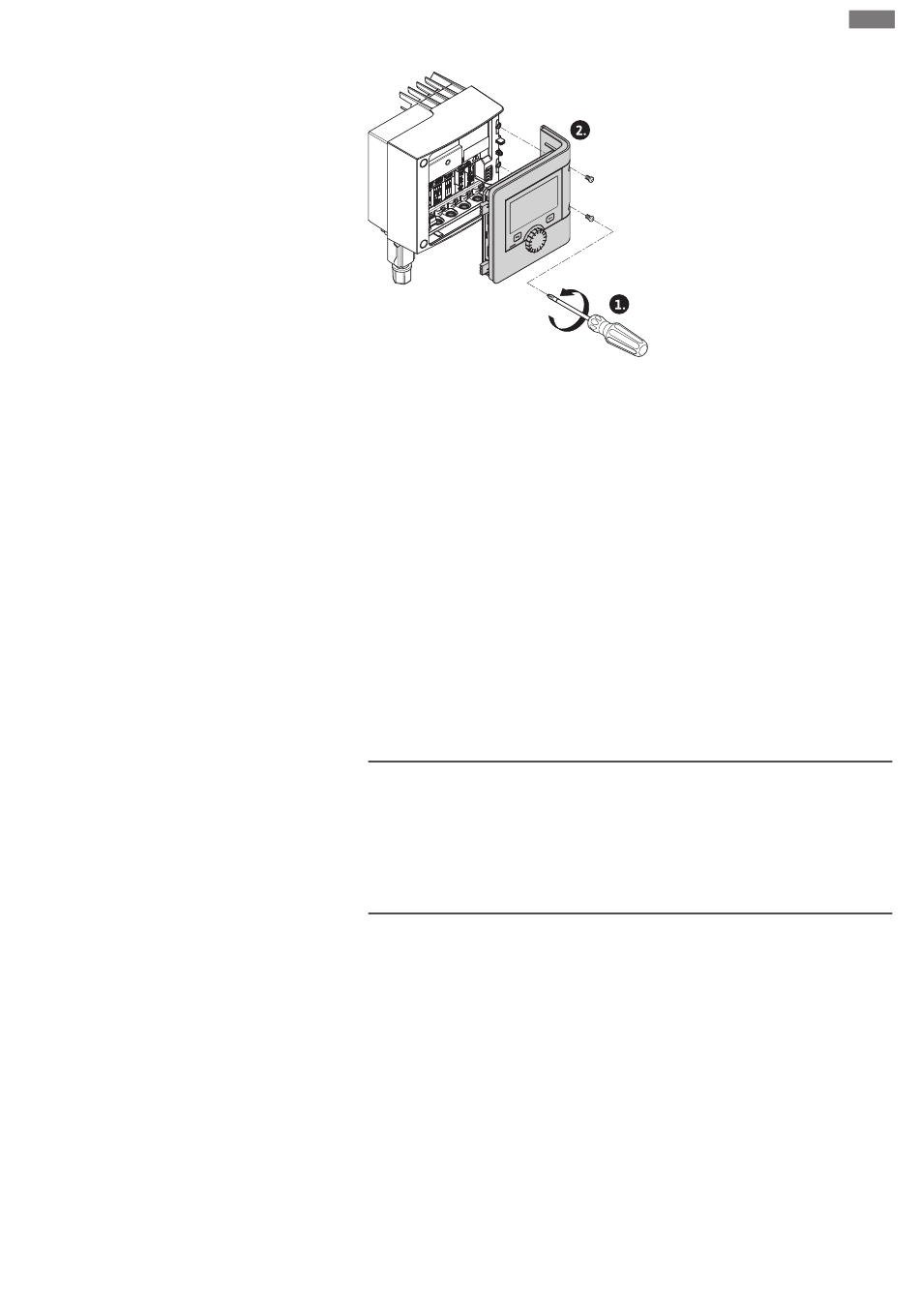

Fig. 31: Otevřete víko modulu
1. Povolte šrouby víka modulu.
2. Odstraňte víko modulu a odložte jej na bezpečném místě.
3. Odšroubujte požadovaný počet závěrných šroubů (M16x1,5) pomocí nářadí.
4. Povolte potřebné množství svorek obrazovky (viz poznámka).
5. Našroubujte šroubení kabelu M16x1,5 a utáhněte s utahovacím momentem
2,5 Nm.
6. Komunikační kabel na požadované délce zbavte izolace.
7. Matici šroubení kabelu nasuňte přes kabel a kabel nasuňte přes vnitřní těsnicí
kroužek šroubení kabelu, jakož i pod stínící svorkou.
8. Pružinové svorky: „Cage Clamp" firmy WAGO pomocí šroubováku stisknutím
otevřete a odizolovaný vodič zaveďte do svorky.
9. Komunikační kabel upevněte pod stínící svorkou (viz poznámka).
10. Pro zajištění odlehčení matice šroubení kabelu utahujte s utahovacím momentem
2,5 Nm.
11. Víko modulu s pozičními zarážkami vpředu zaveďte do drážek, zavřete kryt a
zajistěte pomocí šroubů.
OZNÁMENÍ
Vnitřní těsnicí kroužek šroubení kabelu M16x1,5 odstraňte pro instalaci kabelů s
průřezem ≥ 5 mm.
Stínění kabelu umístěte pouze na jednom konci kabelu, aby se zabránilo
kompenzačním proudům při rozdílech potenciálu přes komunikační kabel!
Pro uvolnění vodičů: Otevřete pružinovou svorku „Cage Clamp" firmy WAGO! Vodiče
vytáhněte až poté!
Externí rozhraní
▪ Analog IN (fialový blok svorek)
▪ Digitální IN (šedý blok svorek)
▪ Wilo Net (zelený blok svorek)
▪ SSM (červený blok svorek)
▪ SBM (oranžový blok svorek)
