Istruzioni di montaggio, uso e manutenzione Wilo-Stratos MAXO/-D/-Z
Messa in servizio
Impostazioni
Imposta funzionamento di regolazione
Assistente impostazione, valori di consegna, opzi...
Comando manuale
Override manuale
Modo di funzionamento pompa doppia
Imposta pompa doppia
Interfacce esterne
Analogico, digitale, SSM, SBM

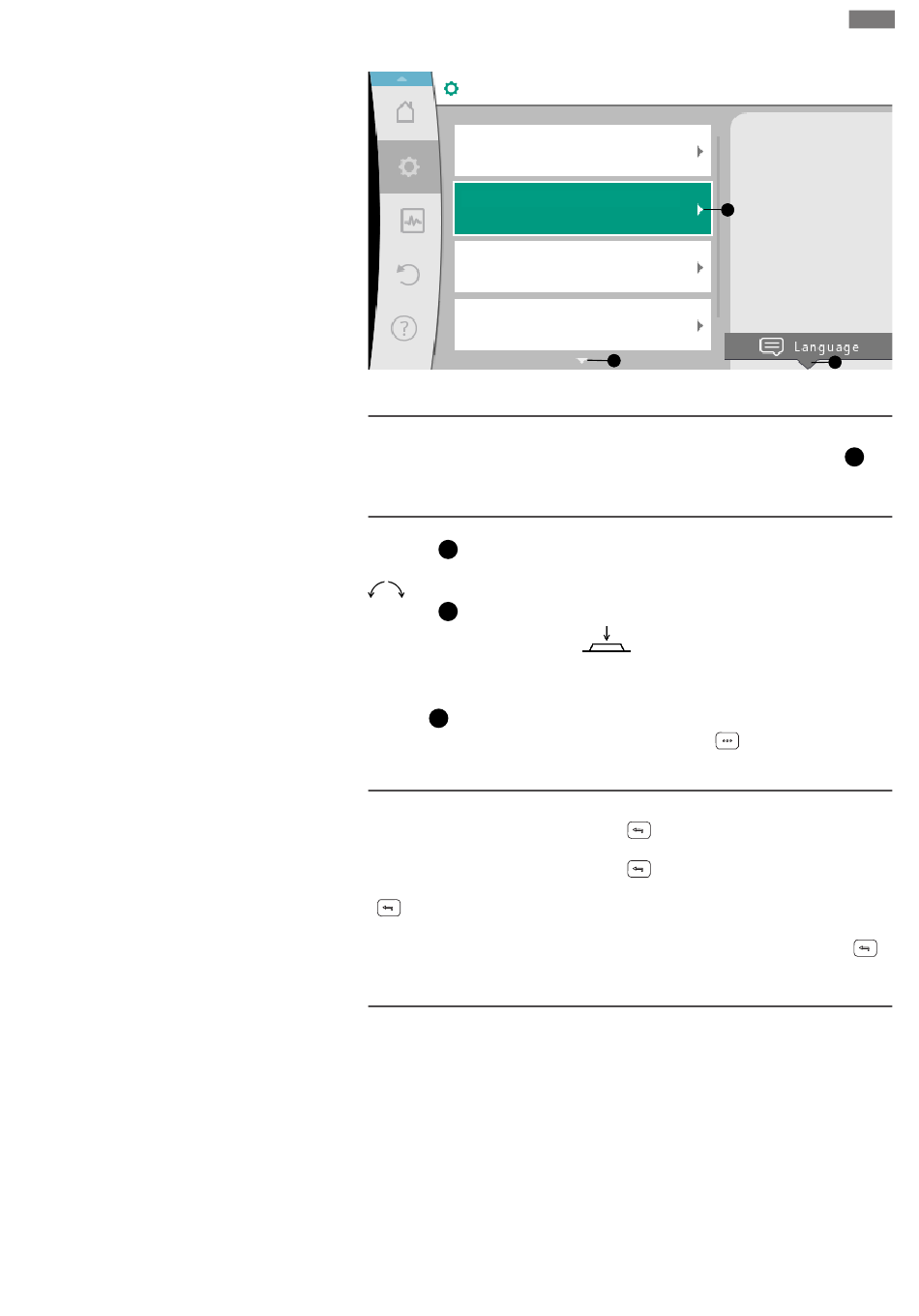

Fig. 39: Menu di impostazione
AVVISO
Se sono presenti più di quattro voci del menu, questo è indicato da una freccia
sopra o sotto la voce del menu visibile. Una rotazione del pulsante di comando nella
rispettiva direzione consente di mostrare sul display le voci del sottomenu.
1
Una freccia sopra o sotto un campo del menu indica che sono presenti altre voci del
sottomenu in questo campo. Queste voci di sottomenu vengono raggiunte ruotando
il pulsante di comando.
2
Una freccia verso destra in una voce del sottomenu mostra che è raggiungibile un
ulteriore sottomenu. Una pressione
tomenu.
Se manca una freccia verso destra, premendo il pulsante di comando si passa alla fine-
stra di impostazione.
3
Un avviso sopra il pulsante scelta rapida mostra le funzioni speciali del menu scelta
rapida. La pressione del pulsante del menu di scelta rapida
pida.
AVVISO
Una breve pressione del pulsante Indietro
menu precedente.
Una breve pressione del pulsante Indietro
la schermata principale. Se è presente un errore, la pressione del pulsante Indietro
consente la visualizzazione dell'errore (capitolo "Segnalazioni di guasto
[} 655]").
Se è presente un errore, premendo più a lungo (> 1 secondo) il pulsante Indietro
da ogni finestra di impostazione e da ogni livello di menu si torna alla schermata
principale o alla visualizzazione dell'errore.
Finestra di impostazione
Le finestre di impostazione sono messe in evidenza da un telaio giallo e mostra l'impo-
stazione attuale.
La rotazione del pulsante di comando verso destra o sinistra modifica l'impostazione
selezionata.
La pressione del pulsante di comando conferma la nuova impostazione. L'evidenza tor-
na al menu richiamato.
Se il pulsante di comando non viene ruotato prima della pressione, la precedente impo-
stazione resta invariata.
Dalle finestre di dialogo è possibile impostare uno o più parametri.
Override del
funzionamento di regolazione
tramite intervento manuale.
2
1
del pulsante di comando apre questo sot-
apre il menu di scelta ra-
in un sottomenu comporta il ritorno al
nel menu principale causa il ritorno al-
it
3
1
