Komunikační rozhraní: Nastavení a funkce
Přiřazení signálu/hodnoty Max
Analogový vstup (AI2)
Hodnota signálu
Příslušná hodnota

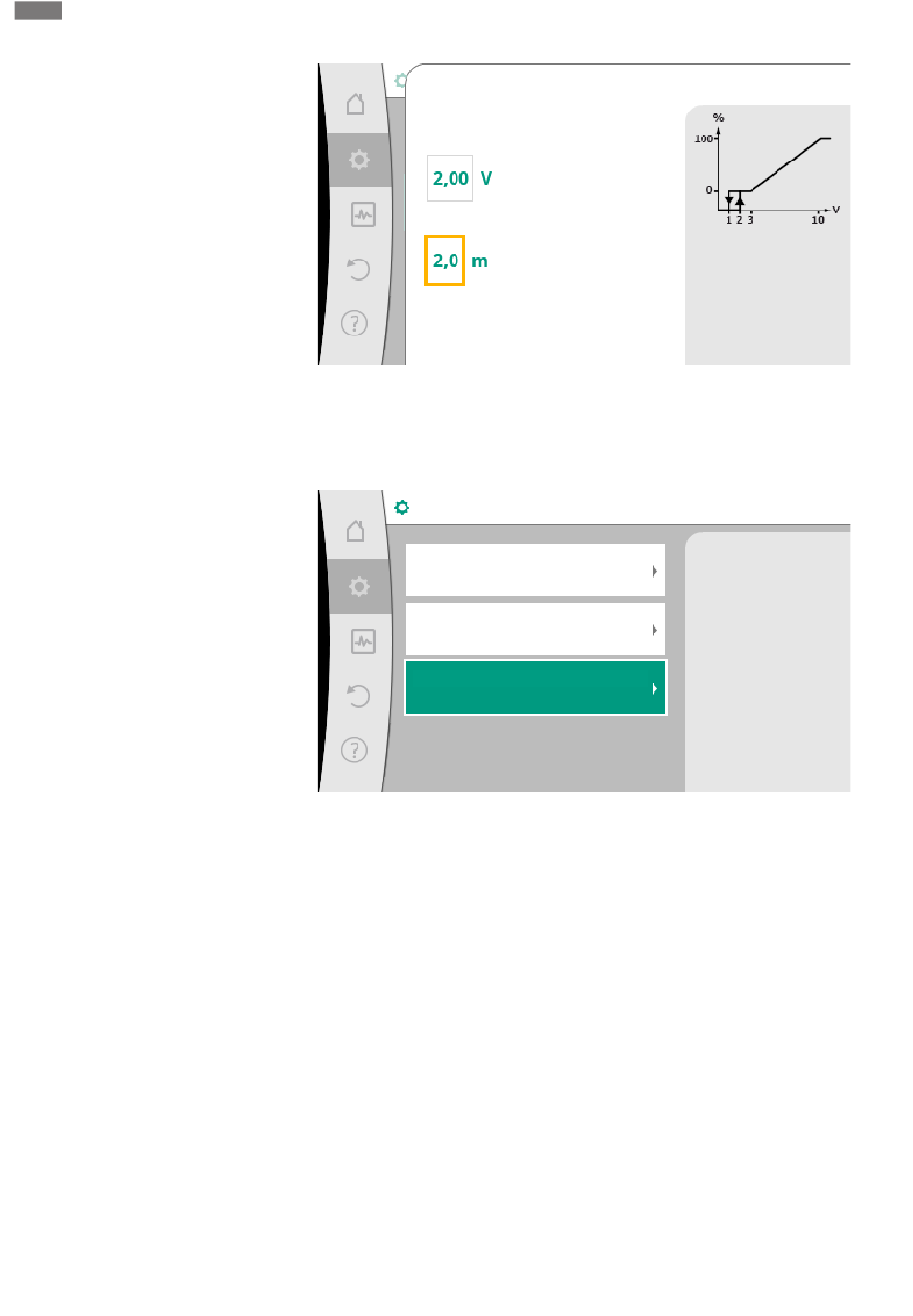

Fig. 76: Přiřazení signálu/hodnoty Max
Po provedení všech přiřazení signálu/hodnoty, nastavení analogového zdroje
požadované hodnoty je dokončeno.
Otevře se editor pro nastavení náhradní požadované hodnoty v případě přerušení
kabelu nebo při nesprávné konfiguraci analogického vstupu.
...►
Nastavení vstupu pro externí požadovanou hodnotu
Zvolte zdroj požadovaných hodnot
Aktuální zdroj: Analogový vstup 2
Nastavení zdroje požadovaných hodnot
Čidlo požadované hodnoty: 4 – 20 mA
Náhradní požadovaná hodnota při
přerušení kabelu
Aktuální: 6,0 m
Fig. 77: Náhradní požadovaná hodnota při přerušení kabelu
Zvolte náhradní požadovanou hodnotu. Tato požadovaná hodnota se používá při
detekci přerušení kabelu na vnějším zdroji požadované hodnoty.
Čidlo skutečné hodnoty
Čidlo skutečné hodnoty hlásí:
▪ Hodnoty teplotního senzoru pro způsoby regulace závislé na teplotě:
– Konstantní teplota
– teplotní rozdíl
– Teplota prostředí
▪ Hodnoty teplotního senzoru pro dodatečné funkce závislé na teplotě:
– Evidence množství tepla a chladu
– Automatické přepínání vytápění/chlazení
– Automatická detekce teplotní dezinfekce
▪ Hodnoty čidla diferenčního tlaku pro:
– Regulace rozdílu tlaku s detekcí skutečné hodnoty nejhoršího bodu
▪ Uživatelem definované hodnoty senzoru pro:
– Regulátor PID
Možné typy signálu při výběru analogického vstupu jako vstup skutečné hodnoty:
Typy signálu – čidlo skutečné hodnoty:
0 - 10 V: Rozsah napětí 0 - 10 V pro přenos naměřených hodnot.
Stanovte bod max.
charakteristiky
požadované hodnoty pro
dopravní výšku pro Δp-v
.
Po detekci
přerušení kabelu na
vnějším zdroji požadovaných
hodnot
se
jako požadovaná hodnota použije
tato náhradní hodnota.
