10.5 Analogisten tulojen AI 1 ja AI 2
käyttö ja toiminta
Asennus- ja käyttöohje Wilo-Stratos MAXO/-D/-Z
Viestintärajapinnat: Asetus ja toiminta
Tärkeysjärjestykset, näppäinlukko
Tärkeysjärjestys* Toiminta
Näppäinlukko digitaalinen tulo aktiivinen
1
Näppäinlukko valikosta ja näppäimillä aktiivinen
2
Näppäinlukko ei toiminnassa
3
Taul. 36: Tärkeysjärjestykset, näppäinlukko
* Tärkeysjärjestys 1 = tärkeysjärjestyksessä korkein
Tärkeysjärjestykset, lämmityksen ja jäähdytyksen vaihtokytkentä binaaritulon
kautta
Tärkeysjärjestys* Toiminta
Jäähdytys
1
Lämmitys
2
Taul. 37: Tärkeysjärjestykset, lämmityksen ja jäähdytyksen vaihtokytkentä binaaritulon
kautta
* Tärkeysjärjestys 1 = tärkeysjärjestyksessä korkein
Analogisia tuloja voidaan käyttää asetusarvojen syöttöön tai todellisten arvojen
syöttöön. Asetusarvojen ja todellisten arvojen määritysten järjestys on tällöin vapaasti
konfiguroitavissa.
Valikoissa "Toiminto analoginen tulo AI 1" ja "Toiminto analoginen tulo AI 2" asetetaan
käyttötapa (asetusarvon anturit, paine-eroanturit, ulkoinen anturi,...), signaalityyppi
(0–10 V, 0–20 mA,...) ja vastaavat signaalien ja arvojen järjestykset. Lisäksi voidaan
kysellä tietoja nykyisistä asetuksista.
Valitse valikossa "Säädöt" peräkkäin
1. "Ulkoiset rajapinnat"
Säädöt
Säätökäytön asetus
Säätöavustaja, asetusarvot, Opti...
Käsikäyttö
Manuaalinen yliohjaus
Kaksoispumppukäyttö
Kaksoispumpun säätäminen
Ulkoiset rajapinnat
Analoginen, digitaalinen, SSM, SBM...

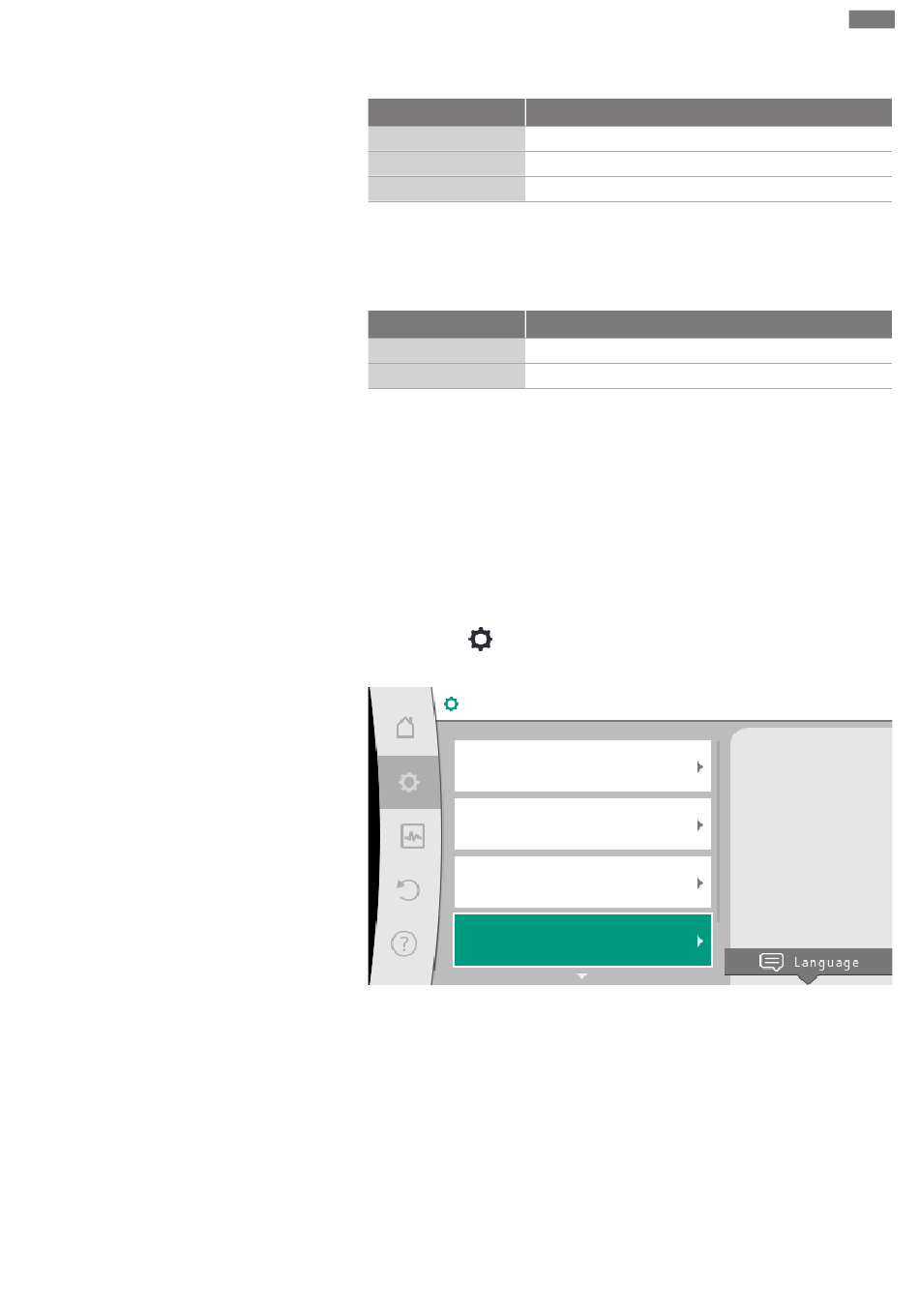

Fig. 61: Ulkoiset rajapinnat
2. "Toiminto analoginen tulo AI 1" tai " Toiminto analoginen tulo AI 2".
fi
Asetukset 0–10 V, 4-
20 mA, PT1000, Ulkoinen POIS,
Ulk. MIN....
