Sideliidesed: seadistus ja funktsioon
Max-signaal/väärtus-kuuluvus
Analoogsisend (AI2)
Signaal väärtus
Juurdekuuluv väärtus

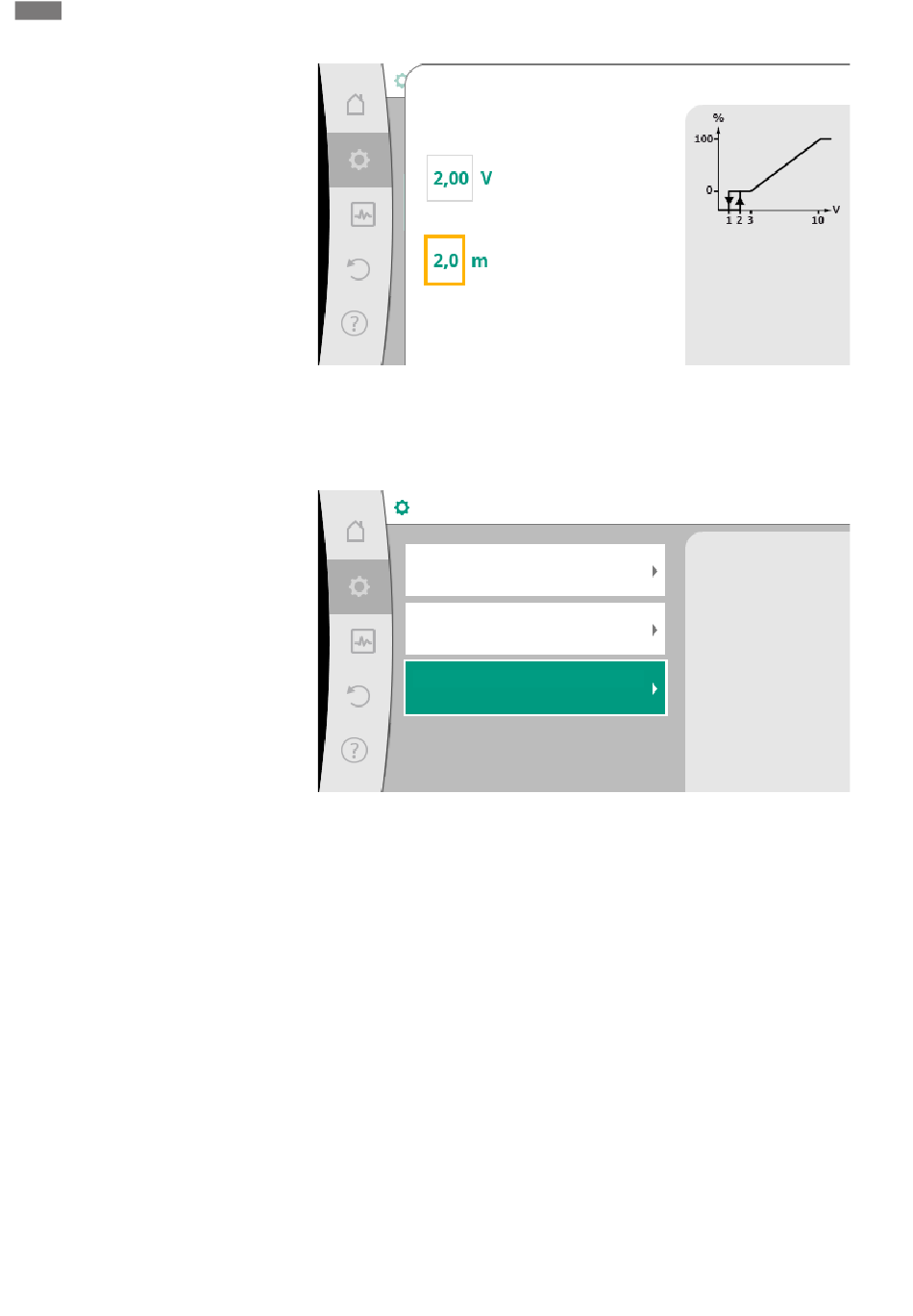

Fig. 76: Max-signaal/väärtus-kuuluvus
Kui kõik signaali/väärtuse määramised on tehtud, on analoogseadeväärtuse allika
seadistamine lõppenud.
Kaabli purunemise või analoogsisendi vale konfiguratsiooni korral avaneb redigeerija
asendusseadeväärtuse seadistamiseks.
...►
Välise seadeväärtuse sisendi seadistamine
Seadeväärtuse allika valimine
Tegelik allikas: Analoogsisend 2
Seadeväärtuse allika seadistamine
Seadeväärtuse andur: 4 – 20 mA
Asendusseadeväärtus kaabli purunemise
korral
Tegelik: 6,0 m
Fig. 77: Asendusseadeväärtus kaabli purunemise korral
Valige asendusseadeväärtus. Seda seadeväärtust kasutatakse kaabli purunemise
tuvastamiseks välisel seadeväärtuse allikal.
Tegeliku väärtuse andur
Hetkeväärtuse andur edastab:
▪ temperatuurianduri väärtusi temperatuuripõhiste reguleerimisviiside jaoks:
– konstantne temperatuur
– temperatuurivahele
– ruumitemperatuur
▪ temperatuurianduri väärtusi temperatuuripõhiste lisafunktsioonide jaoks:
– soojuse-/jahutamise hulga registreerimine
– automaatne ümberlülitus kütmise/jahutamise vahel
– automaatne termilise desinfektsiooni tuvastamine
▪ rõhkude vahe anduri väärtusi:
– rõhkude vahe reguleerimiseks negatiivse punktiga tegeliku väärtuse registreerimiseks
▪ kasutajapõhiseid anduriväärtusi:
– PID juhtseade
Võimalikud signaali tüübid analoogsisendi valiku korral tegeliku väärtuse sisendina
Tegeliku väärtuse anduri signaalitüübid:
Määrake seadeväärtuse
maksimaalne punkt
tõstekõrguse Δp-v
jaoks.
Kaabli purunemise
tuvastamise korral
välisel seadeväärtuse allikal
kasutatakse seda asendusväärtust
seadeväärtusena.
