Kommunikationsgränssnitt: Inställning och funktion
Användningsområde
Tab. 40: Signaltyper
Exempel, Börvärdesgivare
För användningsområdet "Börvärdesgivare" finns följande signaltyper att välja mellan:
Signaltyper för börvärdegivare:
0 – 10 V: Spänningsområde på 0 – 10 V för överföring av börvärden.
2 – 10 V: Spänningsområde på 2 – 10 V för överföring av börvärden. Vid en spänning
under 2 V identifieras kabelbrott.
0 – 20 mA: Strömstyrkeområde på 0 – 20 mA för överföring av börvärden.
4 – 20 mA: Strömstyrkeområde på 4 – 20 mA för överföring av börvärden. Vid en
strömstyrka under 4 mA identifieras kabelbrott.
OBS
Vid kabelbrottsidentifiering ställs ett reservbörvärde in.
Vid signaltyperna "0 – 10 V" och "0 – 20 mA" kan en valfri kabelbrottsidentifiering
med en gräns med ställbar parameter aktiveras (se Konfiguration av
börvärdesgivare).
Konfiguration av börvärdesgivare
OBS
Om en extern signal används som börvärdeskälla på den analoga
ingången måste börvärdet kopplas till den analoga signalen.
Kopplingen måste göras i kontextmenyn för redigeraren för det berörda
börvärdet.
Om en extern signal används som börvärdeskälla på den analoga ingången måste
börvärdet kopplas till den analoga signalen:
I menyn "Inställningar" väljer du
1. "Ställ in regleringsdrift".
Börvärdesredigeraren visar, beroende på valt reglersätt, det inställda börvärdet
(börvärde uppfordringshöjd Δp-v, börvärde temperatur T-c...).
...►
Ställ in regleringsdrift
Inställningsassistent
Aktuellt: Värmeelement – differenstryck...
Börvärde uppfordringshöjd (Δp-v)
Aktuellt: 6,0 m
Sänkdrift
Identifiering: Frånkopplad
No-Flow Stop
Aktuellt: Frånkopplad

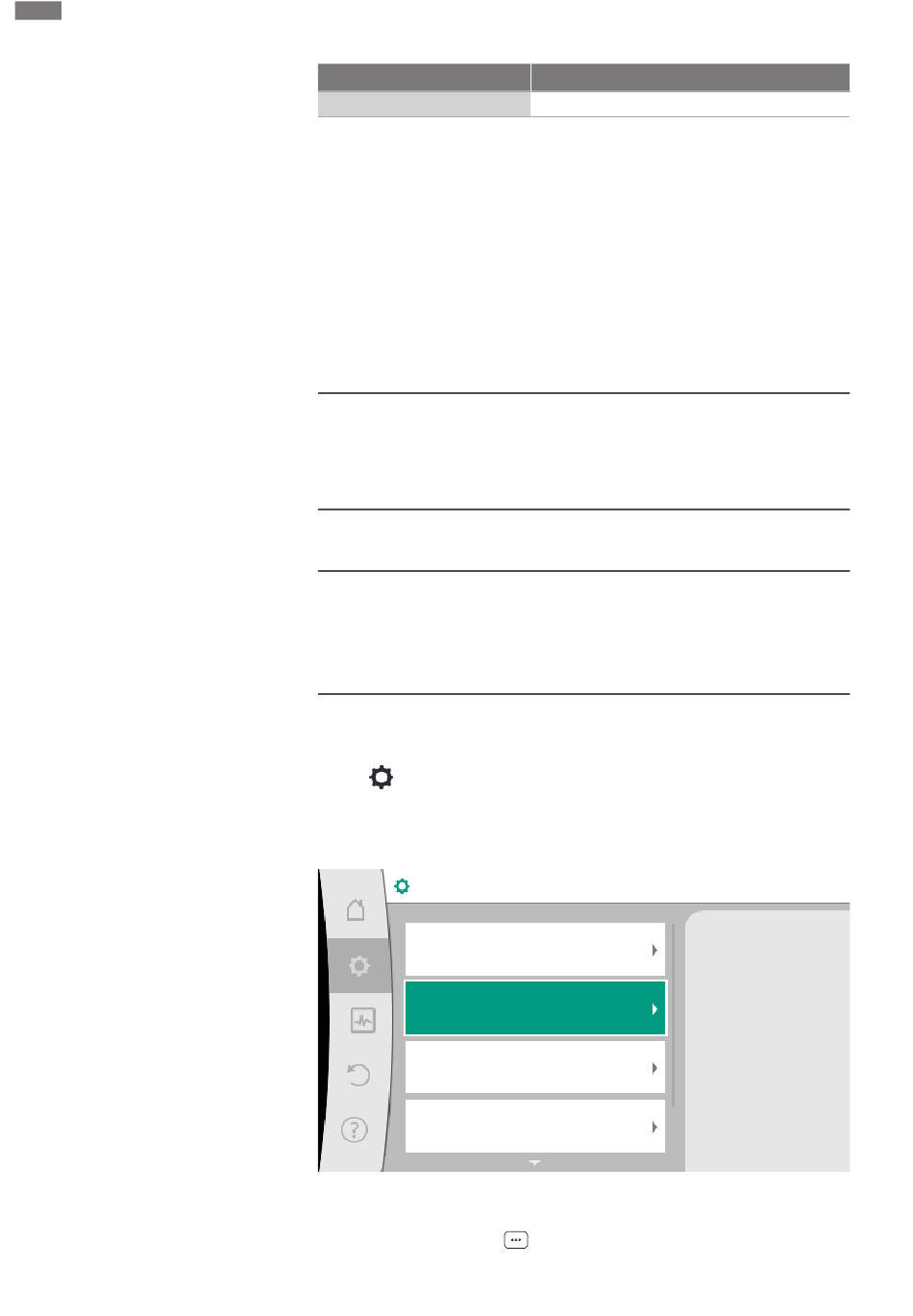

Fig. 64: Börvärdesredigerare
2. Välj börvärdesredigeraren och bekräfta genom att trycka på driftknappen.
3. Tryck på kontextknappen
Signaltyp
• 4 – 20 mA
Inställning av
börvärde för
uppfordringshöjd H för
reglersättet Δp-v
och välj "Börvärde från extern källa".
