da
8 Indstilling af reguleringsfunk-
tioner
8.1

Basis-reguleringsfunktioner

1586
Indstilling af reguleringsfunktioner
Alt efter anvendelse er der grundlæggende reguleringsfunktioner til rådighed.
Reguleringsfunktioner kan vælges med indstillingsassistenten:
▪ Differenstryk ∆p-c
▪ Differenstryk ∆p-v
▪ Værste punkt ∆p-c
▪ Dynamic Adapt plus (fabriksindstilling ved udlevering)
▪ Flow konstant (Q-const)
▪ Multi-Flow Adaptation
▪ Temperatur konstant (T-const)
▪ Differenstemperatur (∆T-const)
▪ Hastighed konstant (n-const)
▪ PID-regulering

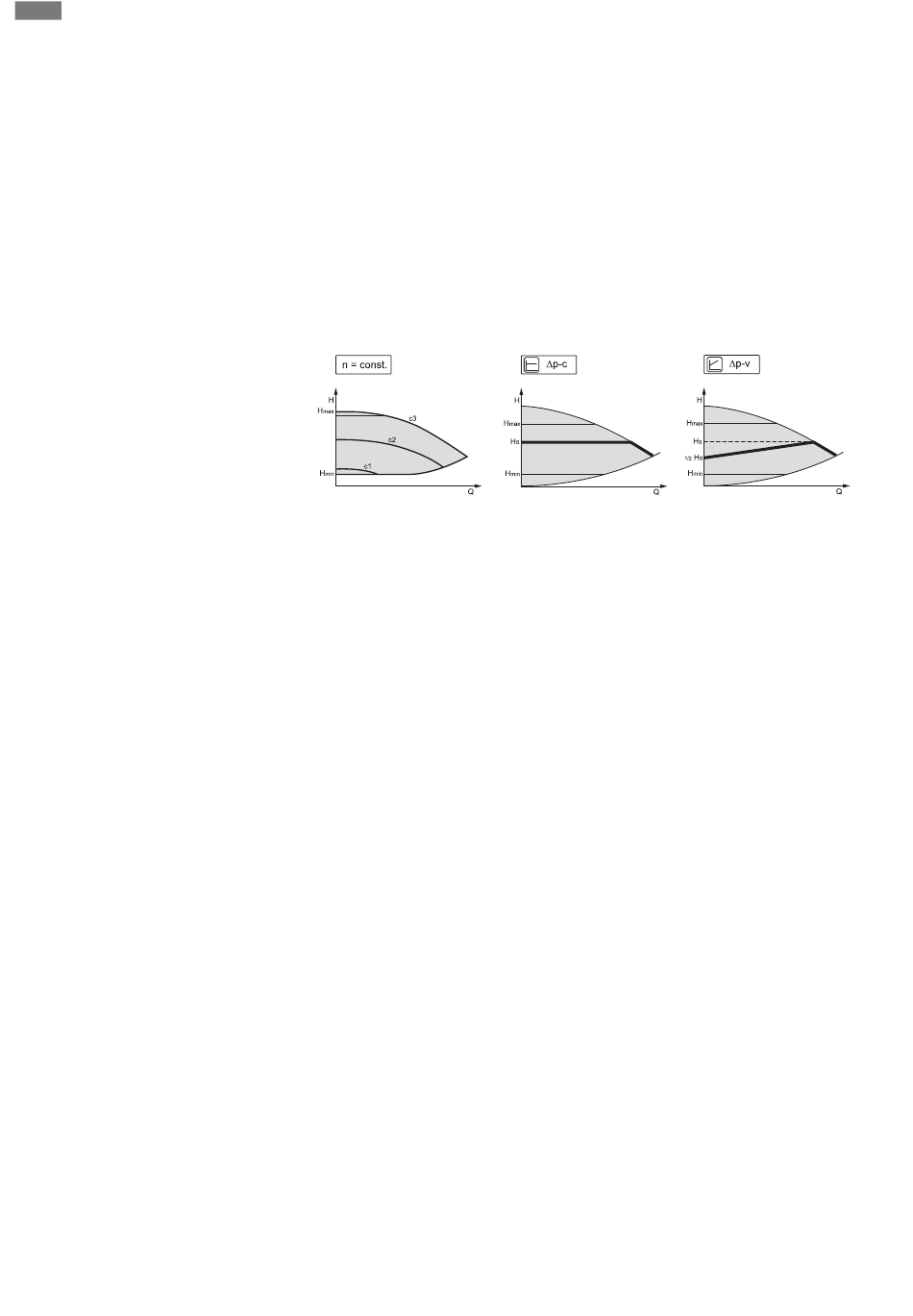

Fig. 43: Reguleringsfunktioner
Hastighed konstant (n-const/reguleringsdrift)
Pumpens hastighed holdes på en indstillet konstant hastighed.
Differenstryk ∆p-c
Reguleringen holder det af pumpen genererede differenstryk hen over det tilladte flow-
område konstant på den indstillede nominelle værdi for differenstryk H
pumpekurve.
Værste punkt ∆p-c
Ved funktionen "Værste punkt ∆p-c" reguleres med en ekstern differenstryktransmitter
til et fjernt målepunkt. Her anvendes den tidligere beskrevne ∆p-c-regulering.
Denne funktion er velegnet til i anlæg at sikre et differenstryk ved et fjernt punkt.
Differenstryk ∆p-v
Reguleringen ændrer den nominelle differenstrykværdi, som skal overholdes af pum-
pen, lineært mellem reduceret differenstryk H og H
Det regulerede differenstryk H aftager eller øges med flowet .
Øgningen af ∆p-v-pumpekurven kan gennem indstilling af den procentvise andel af
H (stigning af ∆p-v-pumpekurve) tilpasses til den pågældende anvendelse.
nom
I kontekstmenuen [•••] for editoren for nominel værdi "Nominel værdi differenstryk ∆p-
v" er mulighederne "Nominelt driftspunkt Q" og "Øgning ∆p-v-pumpekurve" til rådig-
hed.
▪ Nominelt driftspunkt Q:
Indstillingen forenkles betragteligt med det valgfrit indstillelige nominelle driftspunkt,
ved at supplere det nødvendige flow i udgangspunktet.
Den ekstra angivelse af det nødvendige flow i udgangspunktet sikrer, at ∆p-v-pumpe-
kurven løber igennem udgangspunktet.
∆p-v-pumpekurvens stejlhed optimeres.
▪ Stigning ∆p-v-pumpekurve:
For at forbedre indstillingen af ∆p-v-pumpekurven kan der indstilles en reduktionsfak-
tor på pumpen.
Reduktionsfaktoren reducerer ∆p-v løftehøjden ved 0-flow. Det almindelige er en re-
duktionsfaktor på 50 % (H/2).
Hvis det samlede flowbehov er reduceret, kan der ved nogle anvendelser med den klas-
siske ∆p-v-pumpekurve forekomme en under- eller overforsyning. Ved at tilpasse den-
ne faktor kan der kompenseres for over- eller underforsyningen:
• Ved en underforsyning i dellastområdet skal værdien øges.
indtil maks.
nom
.
nom
