Elektrisk tilkobling
– Koblingssignaler via kommunikasjonsgrensesnitt (f.eks. CIF-modul, Wilo Net eller
Bluetooth)
▪ For beskyttelse mot lekkasjevann og for strekkavlastning på kabelskjøten med gjenger
skal det brukes en tilkoblingskabel med tilstrekkelig utvendig diameter.

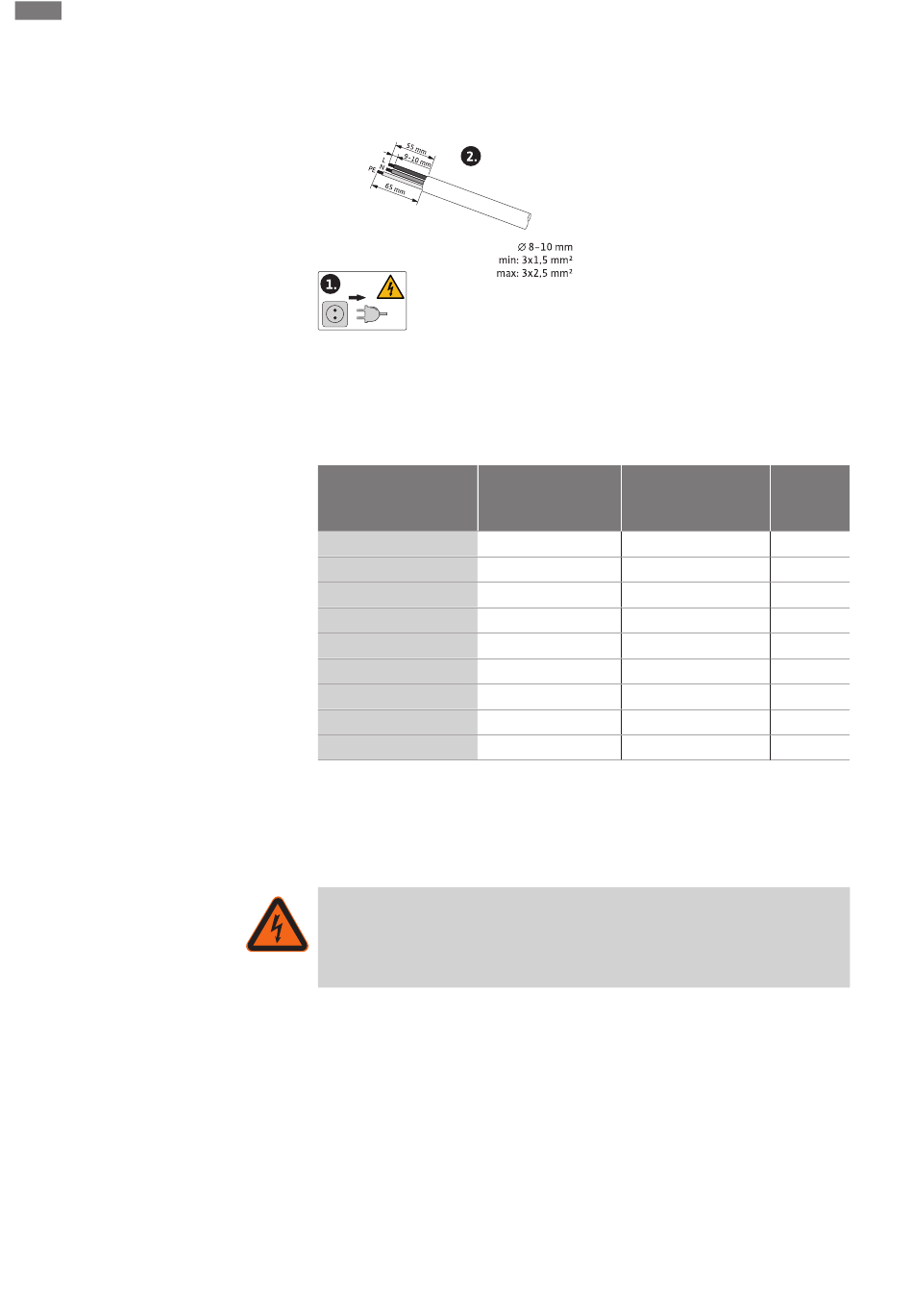

Fig. 21: Forberede tilkobling
▪ Kablene i nærheten av festet må legges i en dryppsløyfe for å lede bort eventuelle
vanndrypp som oppstår.
▪ Bruk en varmebestandig tilkoblingskabel ved medietemperaturer på over 90 °C.
▪ Legg tilkoblingskabelen slik at den berører hverken rørledning eller pumpe.
Klemmene kan brukes til stive og fleksible faseledere med eller uten lederendehylser.
Tilkobling
Nettplugg
SSM
SBM
Digitalinngang 1 (DI 1)
Digitalinngang 2 (DI 2)
24 V utgang
Analoginngang 1 (AI 1)
Analoginngang 2 (AI 2)
Wilo Net
Tab. 11: Krav til kabler
*
Kabellengde ≥ 2 m: Bruk skjermede kabler.
**
Ved bruk av lederendehylser reduseres maksimalt tverrsnitt ved
kommunikasjonsgrensesnittene til 1 mm². I Wilo-Connector er alle kombinasjoner
opptil 2,5 mm² godkjent.
ADVARSEL
Elektrisk støt!
Ved tilkobling av SSM/SBM-ledninger må man ta hensyn til atskilt ledningsføring til
SELV-området, da SELV-vernet ikke lenger kan sikres!
Ved kabeltverrsnitt på 5 – 10 mm må du ta den innvendige tetningsringen ut av
kabelskjøten med gjenger før installasjon av kabelen.
Klemmetverrsnitt i Klemmetverrsnitt i
2 2
mm mm
Min. Maks.
3x1,5 3x2,5
2x0,2 2x1,5 (1,0
2x0,2 2x1,5 (1,0
2x0,2 2x1,5 (1,0
2x0,2 2x1,5 (1,0
1x0,2 1x1,5 (1,0
2x0,2 2x1,5 (1,0
2x0,2 2x1,5 (1,0
3x0,2 3x1,5 (1,0
Kabel
** *
)
** *
)
** *
)
** *
)
** *
)
** *
)
** *
)
**
) Skjermet
