7.2 Pumpun käyttö
1470
Käyttöönotto
1.1
3.5
1
2
3
4

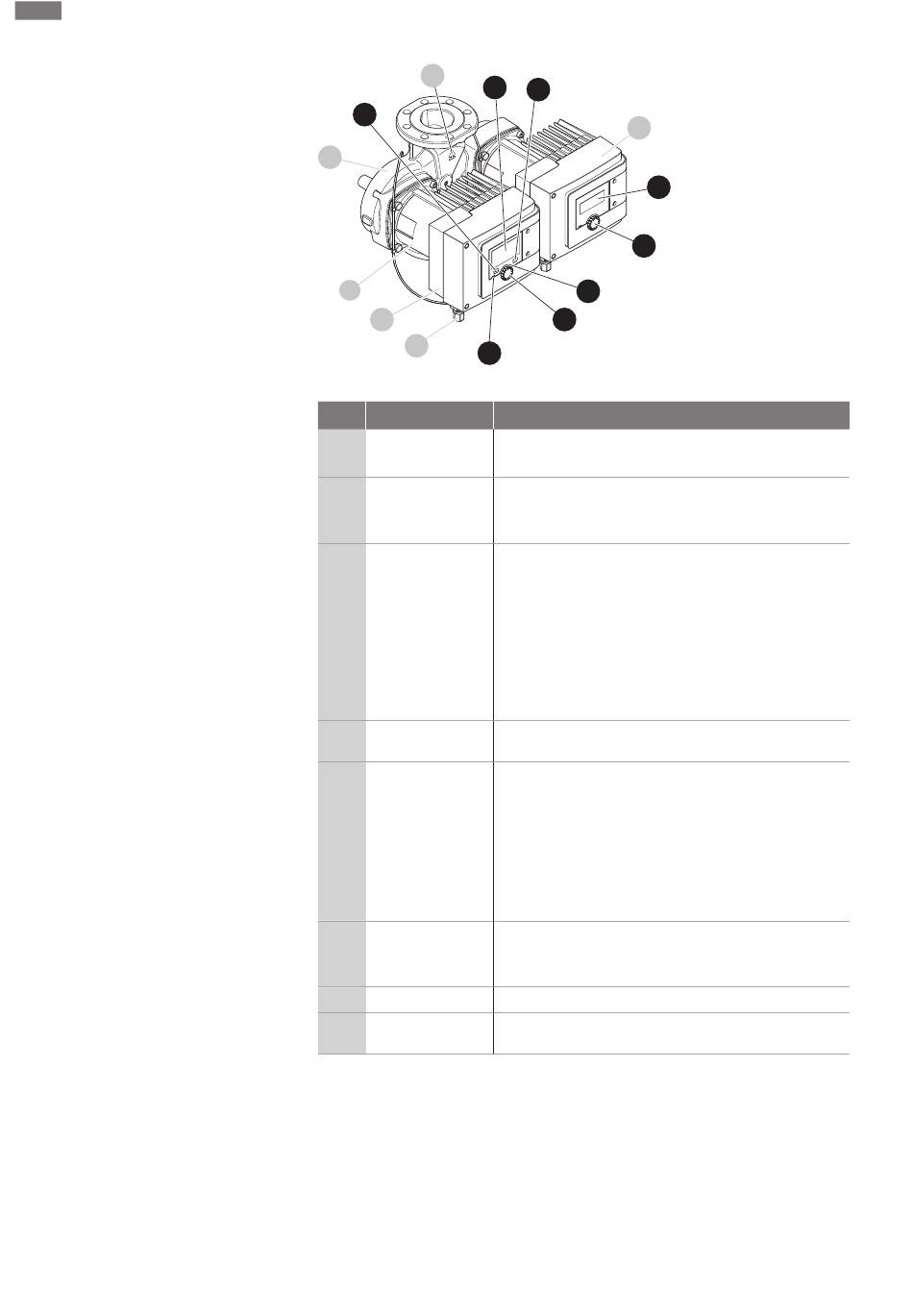

Fig. 36: Käyttölaitteet (kaksoispumppu)
Kohta Nimitys
Graafinen näyttö
3.1
Vihreä LED-
ilmaisin
3.2
Sininen LED-
ilmaisin
3.3
Käyttöpainike
3.4
Takaisin-painike
3.5
Kontekstipainike
3.6
LED-näyttö
5.1
LED-näytön
5.2
käyttöpainike
Taul. 15: Käyttöelementtien kuvaus
Pumpun säädöt
Asetukset tehdään kääntämällä ja painamalla käyttöpainiketta. Valikoissa navigoidaan
ja asetuksia muutetaan kiertämällä käyttöpainiketta vasemmalle tai oikealle. Vihreä
keskiö viittaa siihen, että valikossa navigoidaan. Keltainen keskiö viittaa siihen, että
asetusta tehdään.
▪ Vihreä keskiö: Navigointi valikossa.
▪ Keltainen keskiö: Asetusten muuttaminen.
3.1
3.6
5
5.1
5.2
3.2
3.4
3.3
Selitys
Ilmaisee pumpun asetukset ja tilan.
Itseselittävä käyttöliittymä pumpun säätöön.
LED-valo palaa: Pumpussa on jännite, ja se on
toimintavalmis.
Ei varoitusta eikä vikaa.
LED-valo palaa: Pumppuun vaikutetaan ulkopuolelta
rajapinnan kautta, esim.:
• Bluetooth-etäkäyttö
• Asetusarvo analogisen tulon AI 1 tai AI 2 kautta
• Kiinteistöautomaation käyttö digitaalisen tulon DI 1, DI
2 tai väyläkommunikoinnin kautta
Sininen LED ilmaisee lyhyellä kaksoisvilkahduksella
kaksoispumpputiedonvaihdon jatkumisen.
Valikkonavigointi ja muokkaaminen kääntämällä ja
painamalla.
Navigoi valikossa:
• takaisin edelliselle valikkotasolle (1 x lyhyt painallus)
• takaisin edelliseen asetukseen (1 x lyhyt painallus)
• takaisin päävalikkoon (1 x pidempi painallus, > 2
sekuntia)
Kytkee yhdessä kontekstipainikkeen kanssa
näppäinlukon päälle tai pois päältä. > 5 sekuntia.
Avaa kontekstivalikon ja lisävalinnat ja -toiminnot.
Kytkee yhdessä Takaisin-painikkeen kanssa
näppäinlukon päälle tai pois päältä. > 5 sekuntia.
Ilmaiseen vikakoodin ja Bluetooth-PIN-koodin.
Ilmaustoiminnon käynnistys painamalla. Kääntäminen ei
ole mahdollista.
