Návod k montáži a obsluze Wilo-Stratos MAXO/-D/-Z
Komunikační rozhraní: Nastavení a funkce
2 - 10 V: Rozsah napětí 2 - 10 V pro přenos naměřených hodnot. Při napětí pod 2 V je
detekováno přerušení kabelu.
0 - 20 mA: Rozsah intenzity proudu 0 - 20 mA pro přenos naměřených hodnot.
4 - 20 mA: Rozsah intenzity proudu 4 - 20 mA pro přenos naměřených hodnot. Při
intenzitě proudu pod 4 mA je detekováno přerušení kabelu.
PT1000: Analogický vstup vyhodnocuje teplotní čidlo PT1000.
Konfigurace čidla skutečné hodnoty
OZNÁMENÍ
Volba analogického vstupu jako spojení pro senzor vyžaduje příslušnou konfiguraci
analogického vstupu.
Nejprve otevřete přehledové menu pro zobrazení aktuální konfigurace a využití
analogického vstupu.
K tomu v menu „Nastavení"
1. „Externí rozhraní"
2. „Funkce analogický vstup AI1" nebo „Funkce analogický vstup AI2"
3. zvolte „Přehled analogový vstup".
Zobrazí se způsob využití, typy signálu a další nastavené hodnoty pro zvolený
analogický vstup. Zadání či změna nastavení:
V menu „Nastavení"
1. „Externí rozhraní"
2. „Funkce analogický vstup AI1" nebo „Funkce analogický vstup AI2"
3. zvolte „Nastavit analogový vstup".
Nejprve zvolte způsob využití:
Zvolit způsob využití
Analogový vstup (AI2)
Není nakonfigurováno
Čidlo požadované hodnoty
Čidlo diferenčního tlaku
Teplotní čidlo
Externí senzor

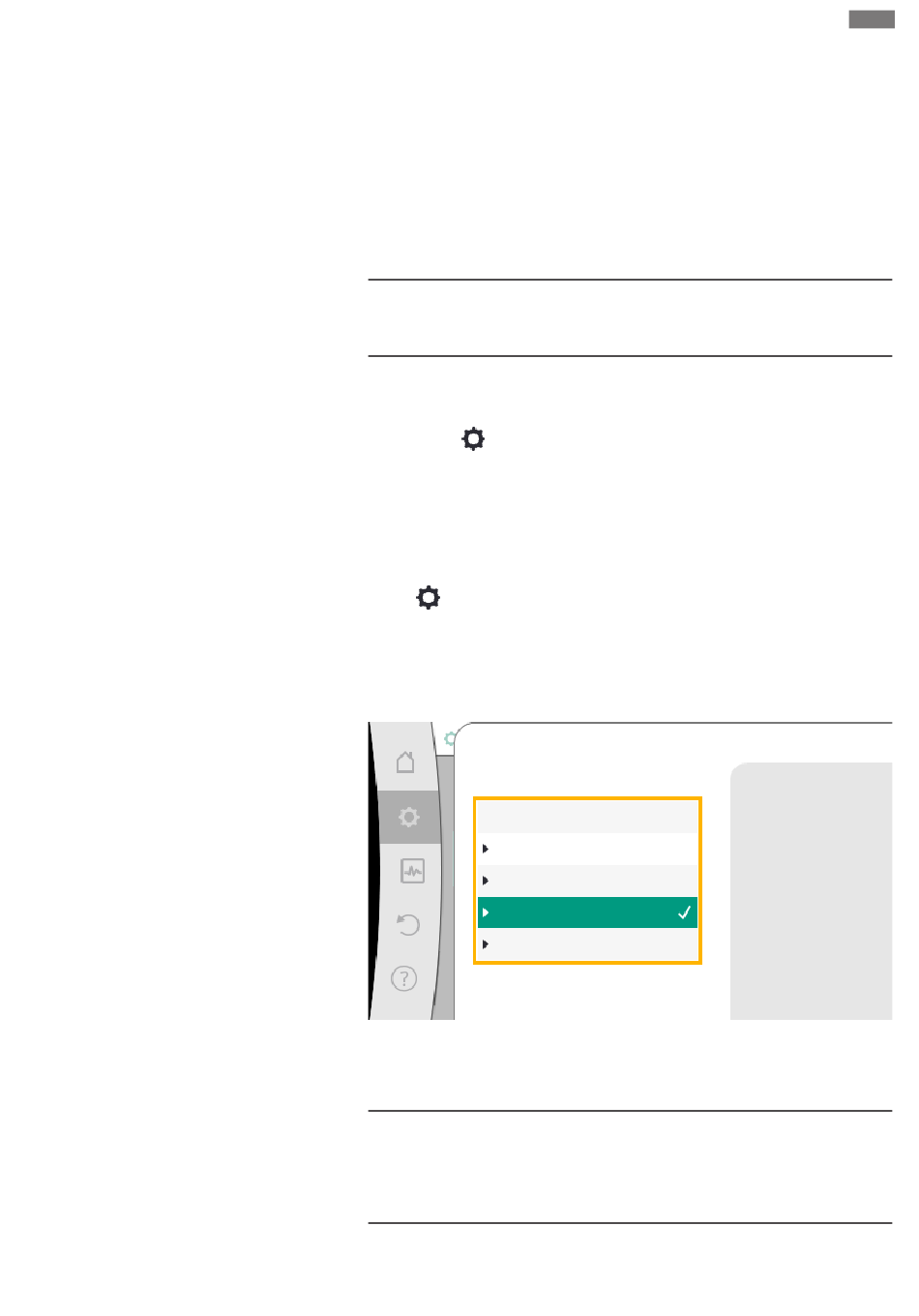

Fig. 78: Dialog nastavení čidla skutečné hodnoty
Jako vstup čidla zvolte jeden ze způsobů využití „Čidlo diferenčního tlaku", „Teplotní
čidlo" nebo „Externí senzor".
OZNÁMENÍ
Je-li v menu „Zvolit způsob využití" již nastaven jiný způsob využití, jako „Není
nakonfigurováno", zkontrolujte, zda se analogický vstup již používá pro jiný způsob
využití.
Je-li to nezbytné, musí být zvolen jiný zdroj.
Po zvolení čidla skutečné hodnoty zvolte „Typ signálu":
cs
Použít analogový vstup jako
vstup skutečné hodnoty pro
teplotní čidlo, např. pro
regulační režim T-c.
