Návod k montáži a obsluze Wilo-Stratos MAXO/-D/-Z
Elektrické připojení

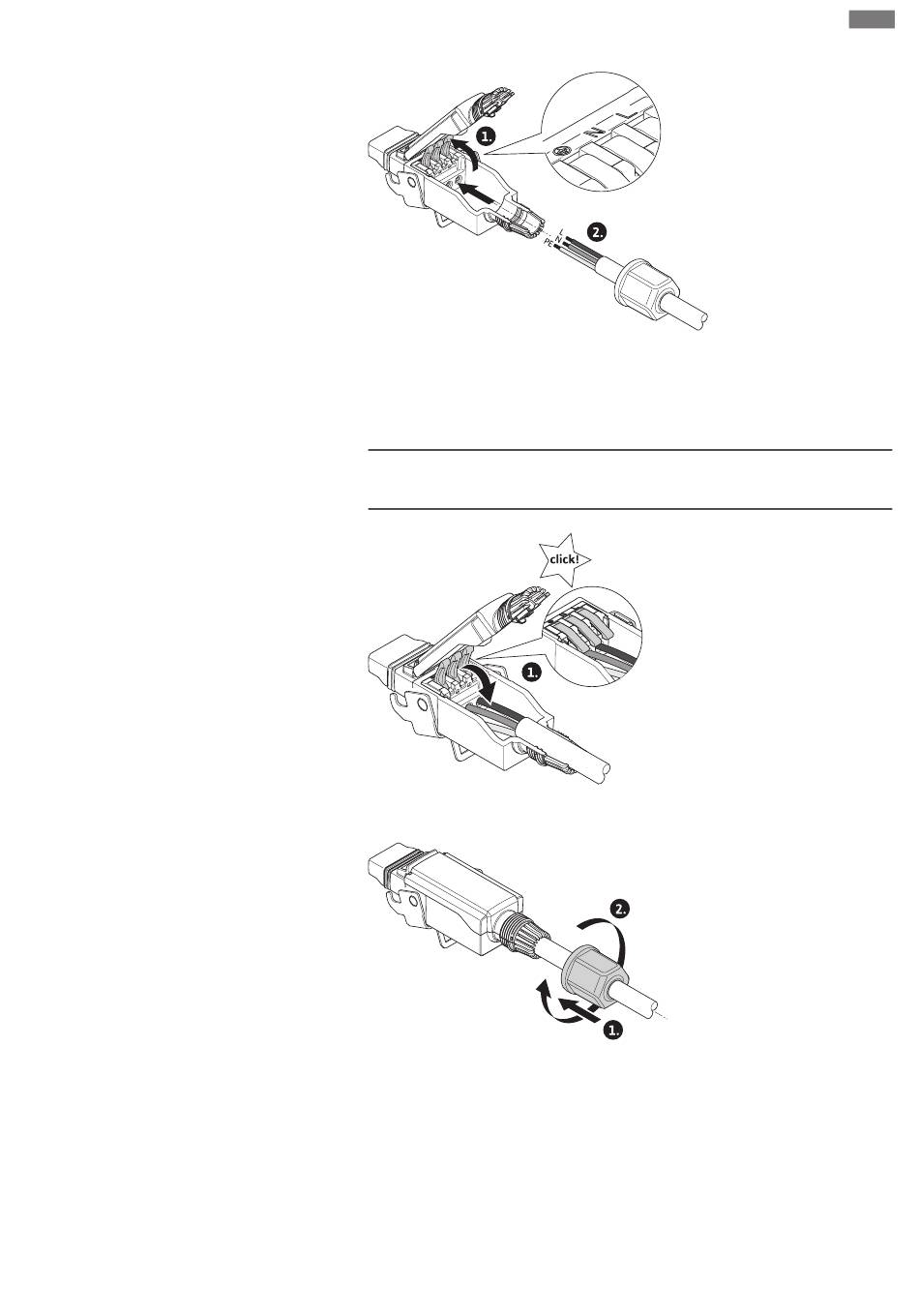

Fig. 26: Zaveďte kabel
4. „Cage Clamp" firmy WAGO otevřete stisknutím.
5. Skrz kabelovou průchodku přiveďte kabel k připojovacím zdířkám.
6. Kabel připojte ve správné poloze.
OZNÁMENÍ
U kabelů bez koncovky dbejte na to, aby žádný vodič nezůstal mimo svorku!
Fig. 27: Zavřete pružinovou svorku
7. Zavřít „Cage Clamp" firmy WAGO.
Fig. 28: Zavřete zástrčku
8. Horní část konektoru Wilo-Connector s ukazateli pozice zasuňte dopředu do
spodní části, zástrčku fixujte.
9. Kabelovou průchodku našroubujte s utahovacím momentem 0,8 Nm.
