Коммуникационные интерфейсы: Настройка и функционирование
Предельные значения для ВКЛ/ВЫКЛ
Аналоговый вход (AI2)
Предельное значение ВЫКЛ.
Включено
Предельное значение ВКЛ.

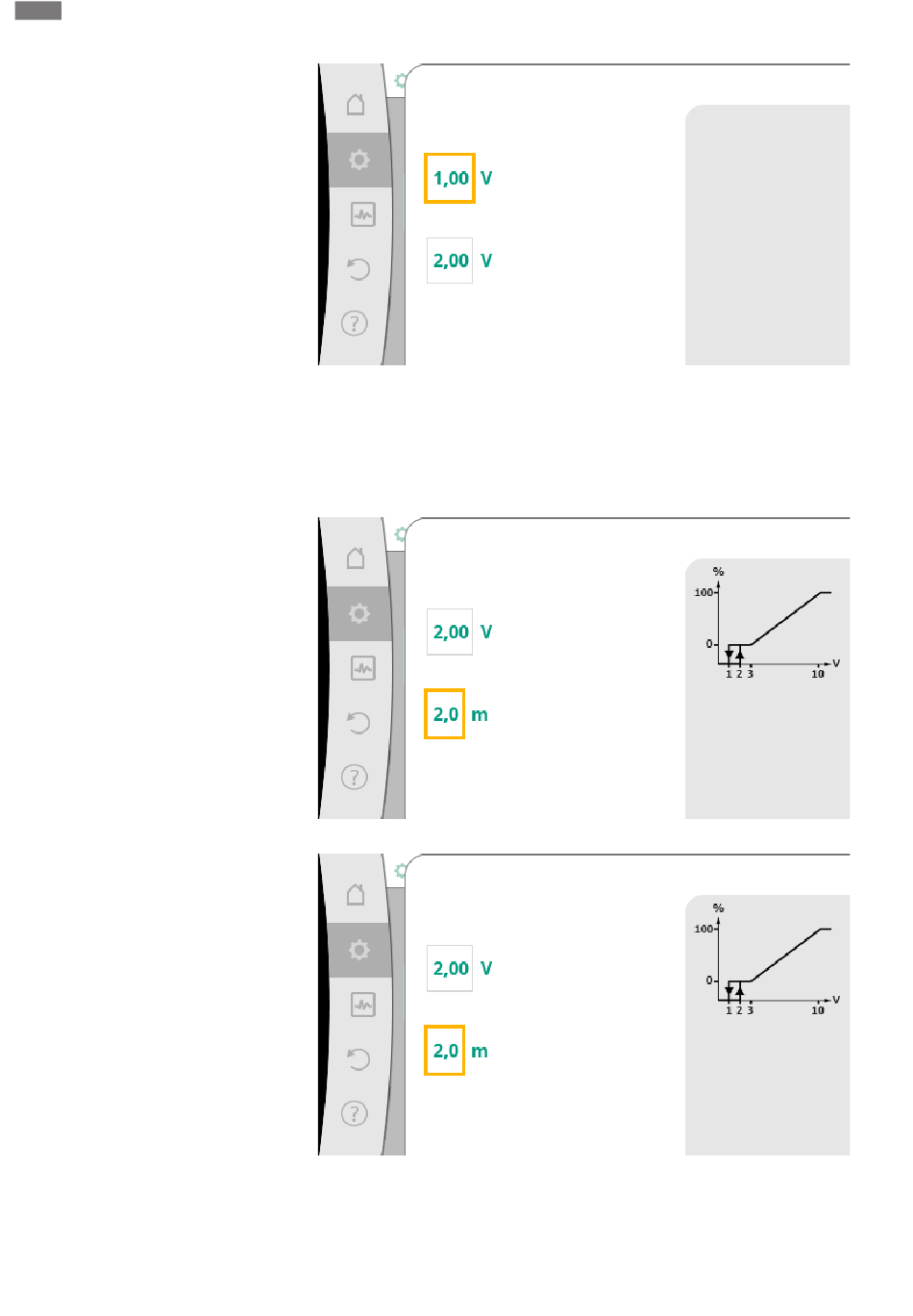

Fig. 74: Предельное значение для системы управления ВКЛ/ВЫКЛ через аналого-
вые сигналы
Теперь для передачи значений аналогового сигнала на заданные значения опре-
деляется линейный участок характеристики. Для этой цели задаются минималь-
ная и максимальная опорные точки характеристики и добавляются для каждого
случая соответствующая привязка заданных значений (привязка МИН-сигнала/
значения и привязка МАКС-сигнала/значения).
Мин. соотношение сигнала/значения
Аналоговый вход (AI2)
Значение сигнала
Соответствующее значение
Fig. 75: Мин. соотношение сигнала/значения
Макс. соотношение сигнала/значения
Аналоговый вход (AI2)
Значение сигнала
Соответствующее значение
Fig. 76: Макс. соотношение сигнала/значения
Когда все привязки сигнала/значения выполнены, настройка аналогового источ-
ника заданного значения завершена.
Редактор открывается для установки резервного заданного значения при обрыве
кабеля или неправильной конфигурации аналогового входа.
Аналоговый сигнал
изменяет заданное значение
и
включает или выключает
насос
посредством этих
предельных
значений.
Определить точку минимума
характеристики заданного
значения
напора для Δp-v.
Определить точку максимума
характеристики заданного
значения
напора для Δp-v.
