Elektriühendus
TEATIS
Ilma sooneotsa hülssideta kaablite korral pidage silmas, et ükski juhtmesoon ei jääks
klemmist väljapoole.

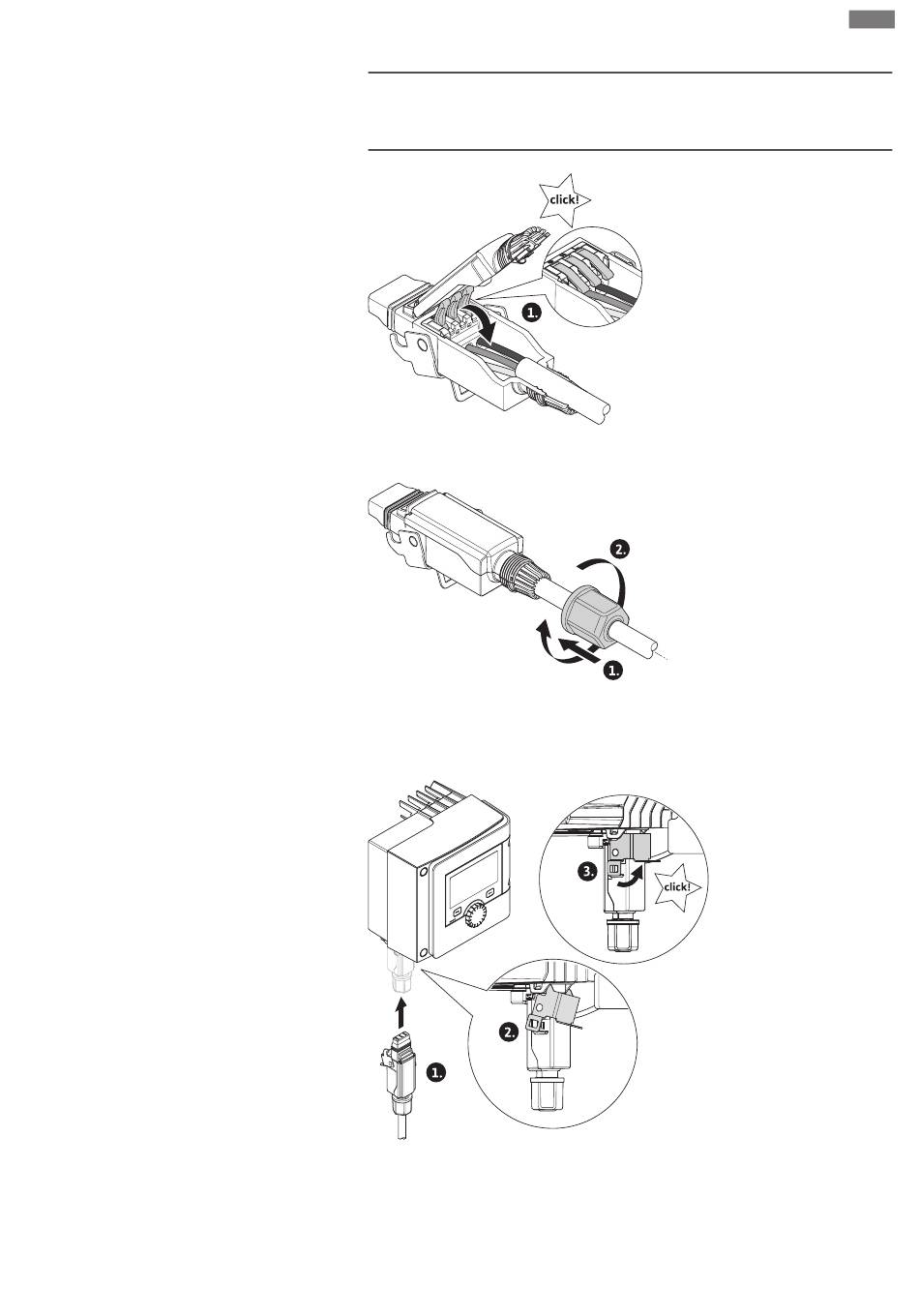

Fig. 27: Ühendage vedruklemmid.
7.
Ühendage ettevõtte WAGO „Cage Clamp".
Fig. 28: Sulgege pistik.
8.
Lükake Wilo-Connectori ülemine osa koos positsioneerimisvarrastega alumisse
ossa, ühendage pistik.
9.
Keerake kaabli läbiviik pöördemomendiga 0,8 Nm kinni.
Fig. 29: Wilo-Connectori paigaldamine
10. Pange Wilo-Connector sisse ja lukustage metallklamber kinnituspoltidega.
