Paigaldus- ja kasutusjuhend Wilo-Stratos MAXO/-D/-Z
Sideliidesed: seadistus ja funktsioon
SISSE/VÄLJA analoogsignaali kaudu
Analoogsisend (AI2)
Välja lülitatud
Sisse lülitatud
Fig. 73: SISSE/VÄLJA analoogsignaali kaudu
SISSE/VÄLJA piirväärtused
Analoogsisend (AI2)
Piirväärtus VÄLJAS
Sisse lülitatud
Piirväärtus SEES
Fig. 74: SISSE/VÄLJA juhtimise piirväärtused analoogsignaali kaudu

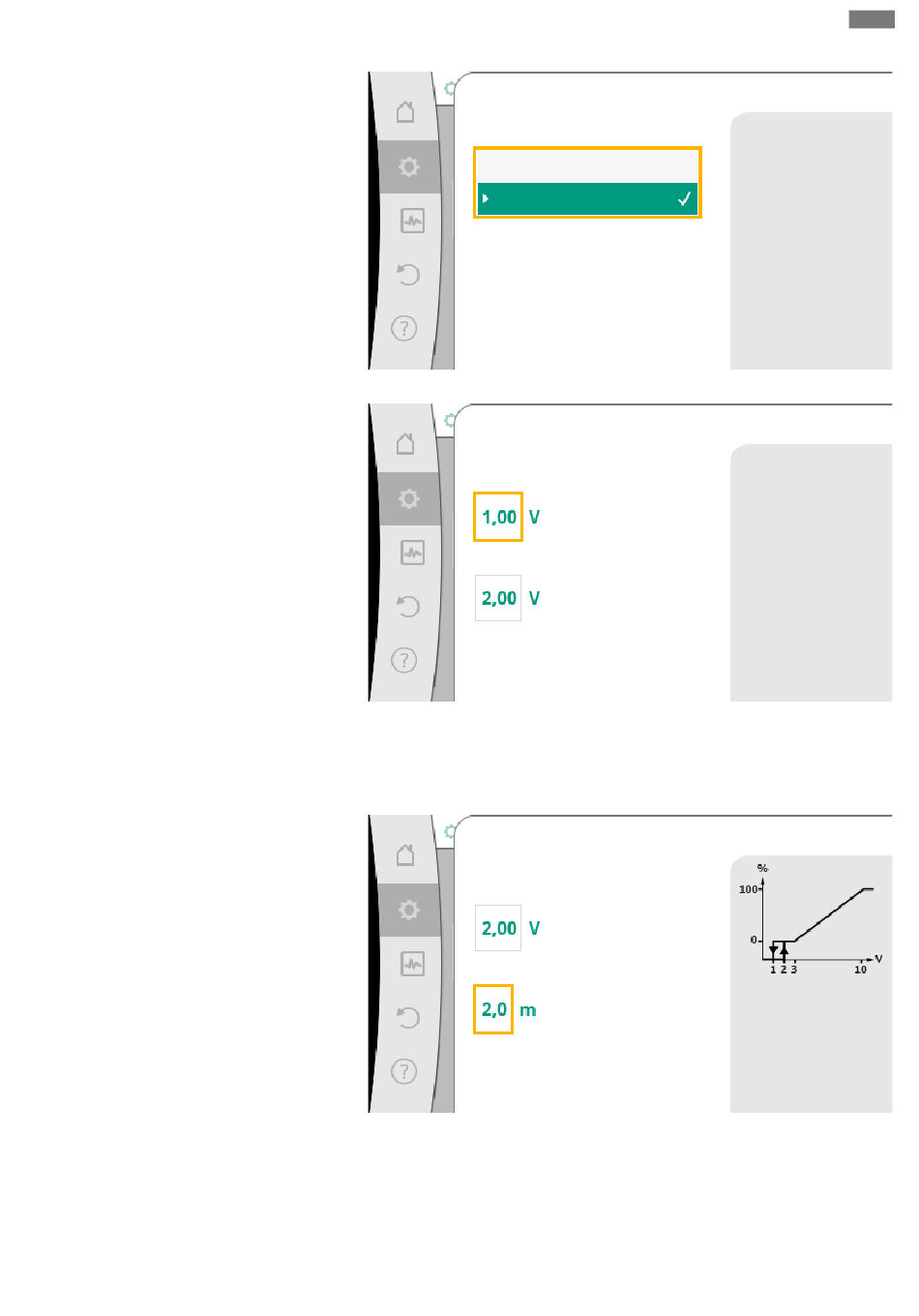

Analoogsignaali väärtuste edastamiseks seadeväärtusele määratakse nüüd edastamise
platvorm. Selleks sisestatakse karakteristiku minimaalsed ja maksimaalsed tugipunktid
ning lisatakse sinna juurde kuuluvad seadeväärtused (MIN-signaali/väärtuse määramine
ja MAX-signaali/väärtuse määramine).
Min-signaal/väärtus kuuluvus
Analoogsisend (AI2)
Signaal väärtus
Juurdekuuluv väärtus
Fig. 75: Min-signaal/väärtus kuuluvus
et
Analoogsignaal
muudab seadeväärtust ja
lülitab pumba
piirväärtuse abil SISSE
või VÄLJA.
Analoogsignaal
muudab seadeväärtust ja
lülitab pumba selle
piirväärtuse kaudu SISSE
või VÄLJA.
Määrake seadeväärtuse
miinimumpunkt
tõstekõrguse Δp-v
jaoks.
