Komunikacijska sučelja: Postavka i funkcija
0 - 10 V: Područje napona 0 - 10 V za prijenos mjernih vrijednosti.
2 - 10 V: Područje napona 2 - 10 V za prijenos mjernih vrijednosti. Pri naponu ispod 2 V
prepoznaje se lom kabela.
0 - 20 mA: Područje jakosti struje 0 - 20 mA za prijenos mjernih vrijednosti.
4 - 20 mA: Područje jakosti struje 4 - 20 mA za prijenos mjernih vrijednosti. Pri jakosti
struje ispod 4 mA prepoznaje se lom kabela.
PT1000: Analogni ulaz procjenjuje senzor temperature PT1000.
Konfiguracija senzora stvarne vrijednosti
UPUTA
Odabir analognoga ulaza kao priključka za senzor traži odgovarajuću konfiguraciju
analognoga ulaza.
Prvo otvorite izbornik pregleda kako biste vidjeli aktualnu konfiguraciju i upotrebu
analognog ulaza.
Za to u izborniku „Postavke"
1. „Vanjska sučelja"
2. „Funkcija analogni ulaz AI1" ili „funkcija analogni ulaz AI2"
3. odaberite „Pregled analognog ulaza".
Način uporabe, tip signala i daljnje postavljene vrijednosti prikazuju se za odabrani
analogni ulaz. Kako biste izvršili ili promijenili postavke:
U izborniku „Postavke"
1. „Vanjska sučelja"
2. „Funkcija analogni ulaz AI1" ili „funkcija analogni ulaz AI2"
3. izaberite „Podesite analogni ulaz".
Prvo odaberite način uporabe:
Odaberite način uporabe
Analogni ulaz (AI2)
Nije konfigurirano
Senzor zadane vrijednosti
Senzor diferencijalnog tlaka
Osjetnik temperature
Vanjski senzor

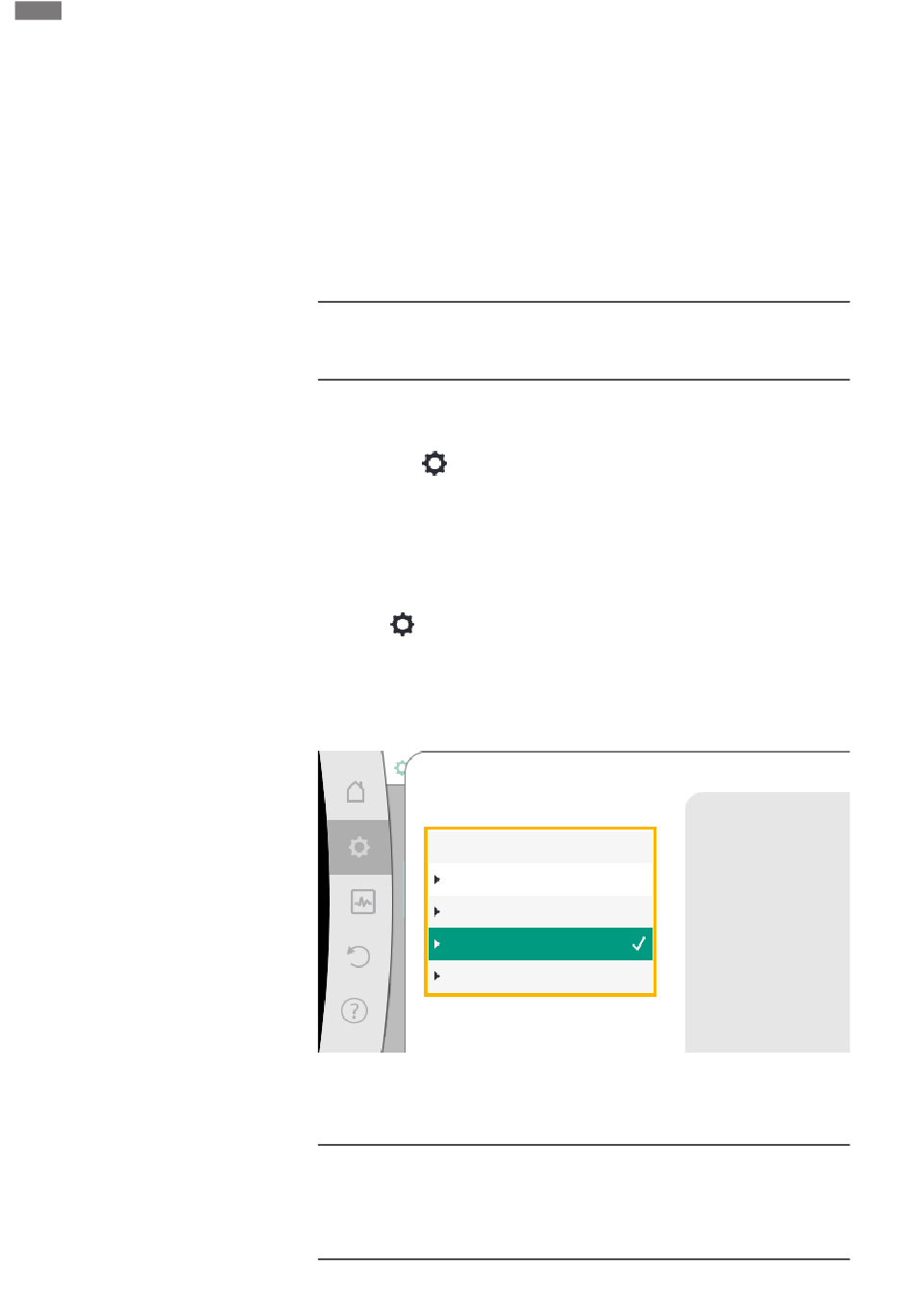

Fig. 78: Dijalog za postavljanje senzora stvarne vrijednosti
Kao ulaz senzora odaberite jedan od načina uporabe „Senzor diferencijalnog tlaka",
„Osjetnik temperature" ili „Vanjski senzor".
UPUTA
Ako je u izborniku „Odaberite način uporabe" već postavljen drugi način uporabe kao
„Nije konfigurirano", provjerite upotrebljava li se već analogni ulaz za drugi način
uporabe.
Po potrebi se treba odabrati drugi izvor.
Upotrebljavajte analogni ulaz
kao
ulaz stvarne vrijednosti za
osjetnik temperature, npr. za
vrstu regulacije Temperatura T-c.
