Tilslutningsmuligheder

6.3 Tilslutning og afmontering af
Wilo-Connector
Monterings- og driftsvejledning Wilo-Stratos MAXO/-D/-Z
Elektrisk tilslutning
Ø 5-10 mm
2.3
Fig. 22: Kabelforskruning ∅ 5-10mm
BEMÆRK
• Spænd kabelforskruningen M16x1,5 på reguleringsmodulet med drejningsmoment
2,5 Nm.
• Spænd møtrikken med drejningsmoment 2,5 Nm for at sikre trækaflastningen.
• Indvendige pakring i kabelforskruningen til installation af kabeltværsnit ≥ 5 mm.
FORSIGTIG
Fare for materielle skader!
Slut aldrig spændingsforsyningen til to faser med 400 V! Elektronikken kan blive
ødelagt.
▪ Slut altid spændingsforsyningen til 230 V (fase til neutral leder)!

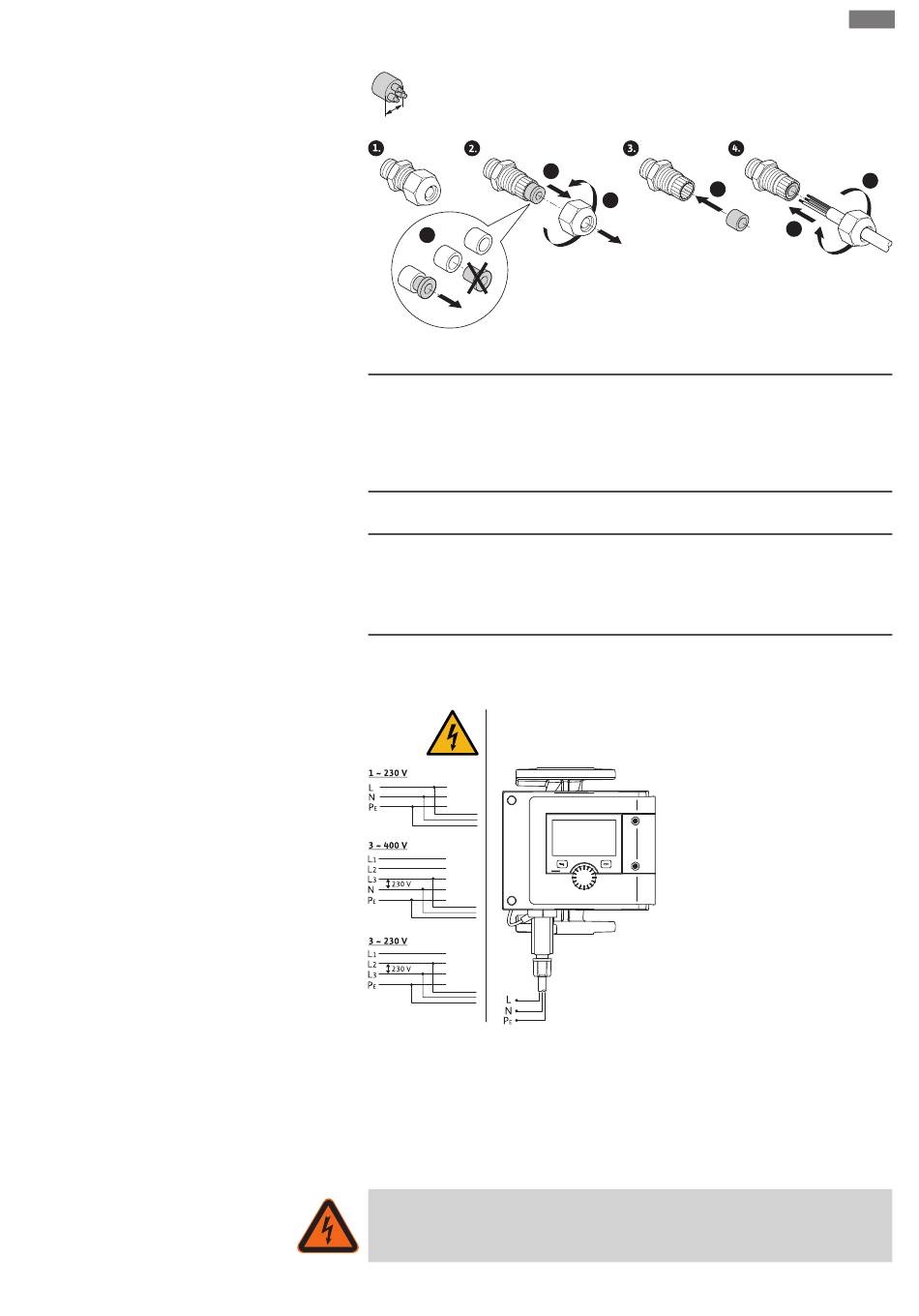

Fig. 23: Tilslutningsmuligheder
Pumpen kan tilsluttes net med følgende spændingsværdier:
▪ 1~ 230 V
▪ 3~ 400 V med neutral leder
▪ 3~ 230 V
ADVARSEL
Livsfare på grund af elektrisk stød!
