Monterings- och skötselanvisning Wilo-Stratos MAXO/-D/-Z
Kommunikationsgränssnitt: Inställning och funktion
Valfri kabelbrottsidentifiering
Analog ingång (AI2)
Frånkopplad
Tillkopplad
Gränsvärde

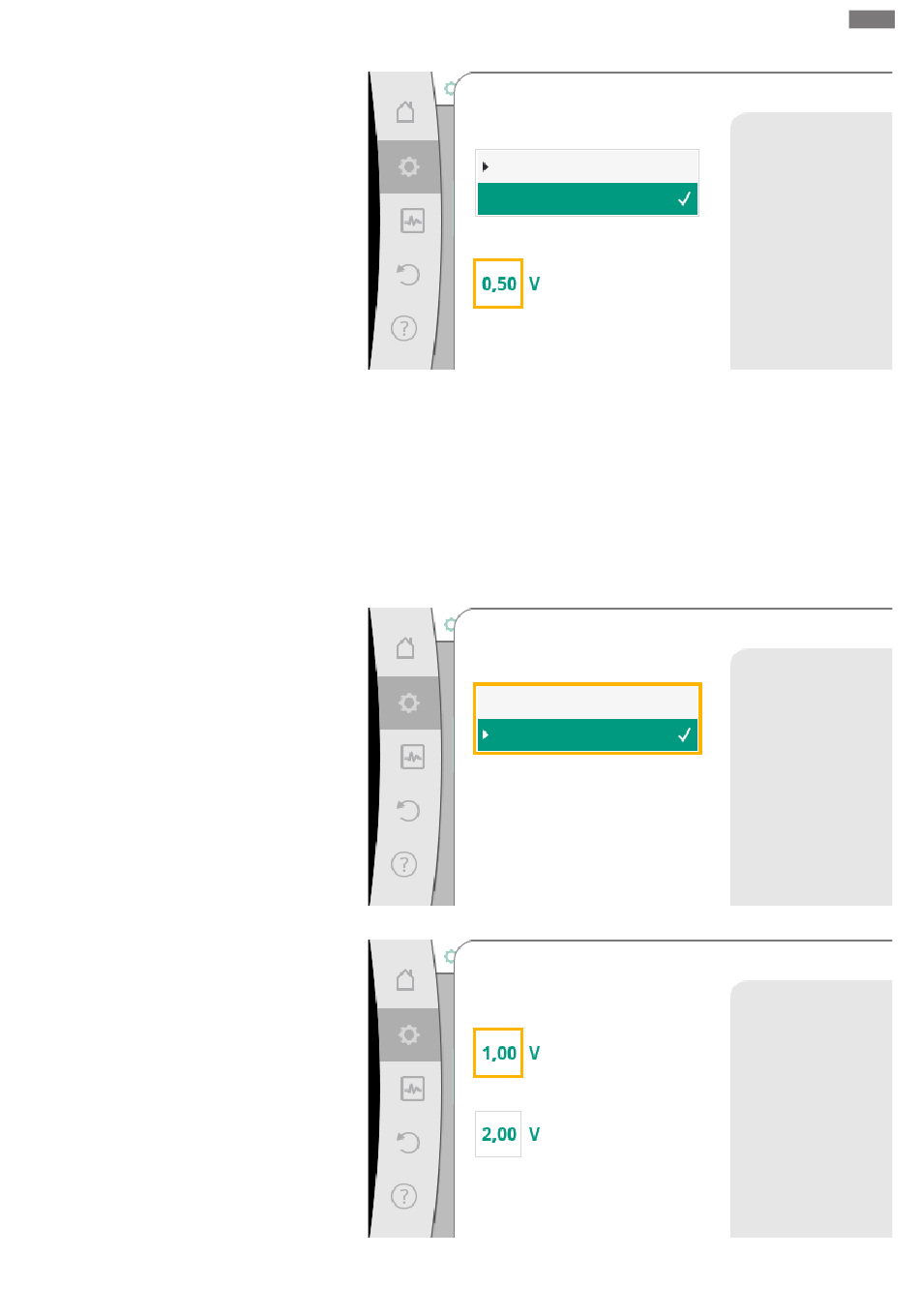

Fig. 72: Gränsvärde för kabelbrott
Vrid på driftknappen för att fastställa gränsvärdet för kabelbrott och tryck för att
bekräfta.
I nästa steg fastställs om
▪ den analoga signalen endast ändrar börvärdet
▪ den analoga signalen dessutom kan koppla till och från pumpen.
Börvärdet kan ändras genom den analoga signalen utan att pumpen kopplas till eller
från genom signalen. I detta fall väljs "Frånkopplad".
Om funktionen "Till/från genom analog signal" aktiveras måste gränsvärdena för till-
och frånkopplingen fastställas.
Därefter följer tilldelningen av MIN-signalen/-värdet och MAX-signalen/-värdet.
TILL/FRÅN genom analog signal
Analog ingång (AI2)
Frånkopplad
Tillkopplad
Fig. 73: TILL/FRÅN genom analog signal
Gränsvärde för TILL/FRÅN
Analog ingång (AI2)
Gränsvärde FRÅN
Tillkopplad
Gränsvärde TILL
Fig. 74: Gränsvärden för TILL/FRÅN-styrning via analog signal
sv
Signalstyrkan under
det inställda
gränsvärdet tolkas som
kabelbrott.
Den analoga signalen
ändrar börvärdet och
kopplar TILL eller FRÅN
pumpen via
ett gränsvärde.
Den analoga signalen
ändrar börvärdet och
kopplar TILL eller FRÅN
pumpen via
dessa gränsvärden.
