6.6 Digitaalinen tulo (DI 1) tai (DI 2) -
harmaa liitinlohko
Asennus- ja käyttöohje Wilo-Stratos MAXO/-D/-Z
Sähköasennus
Tekniset tiedot:
▪ Analogisen tulon näennäisvastus (0)4 – 20 mA: ≤ 300 Ω
▪ Kuormitusvastus jännitteen ollessa 0–10 V, 2–10 V: ≥ 10 kΩ
▪ Jännitteen kesto: 30 V DC / 24 V AC
▪ Liitin aktiivisten anturien 24 V DC -syöttöön - suurin virtakuormitus: 50 mA
HUOMAUTUS
"Analogisten tulojen AI 1 ja AI 2 käyttö ja toiminta [} 1505]" katso luku 10.5
HUOMIO
Ylikuormitus tai oikosulku
24 V:n liitännän ylikuormituksen tai oikosulun sattuessa kaikki tulotoiminnot
(analogiset tulot ja digitaaliset tulot) lakkaavat toimimasta.
Kun ylikuormitus- tai oikosulkutilanne on korjattu, kaikki tulotoiminnot ovat jälleen
käytettävissä.
HUOMIO
Ylijännitteet rikkovat elektroniikan
Analogiset ja digitaaliset tulot on suojattu ylijännitteiltä 30 V DC / 24 V AC asti.
Suuremmat ylijännitteet rikkovat elektroniikan.

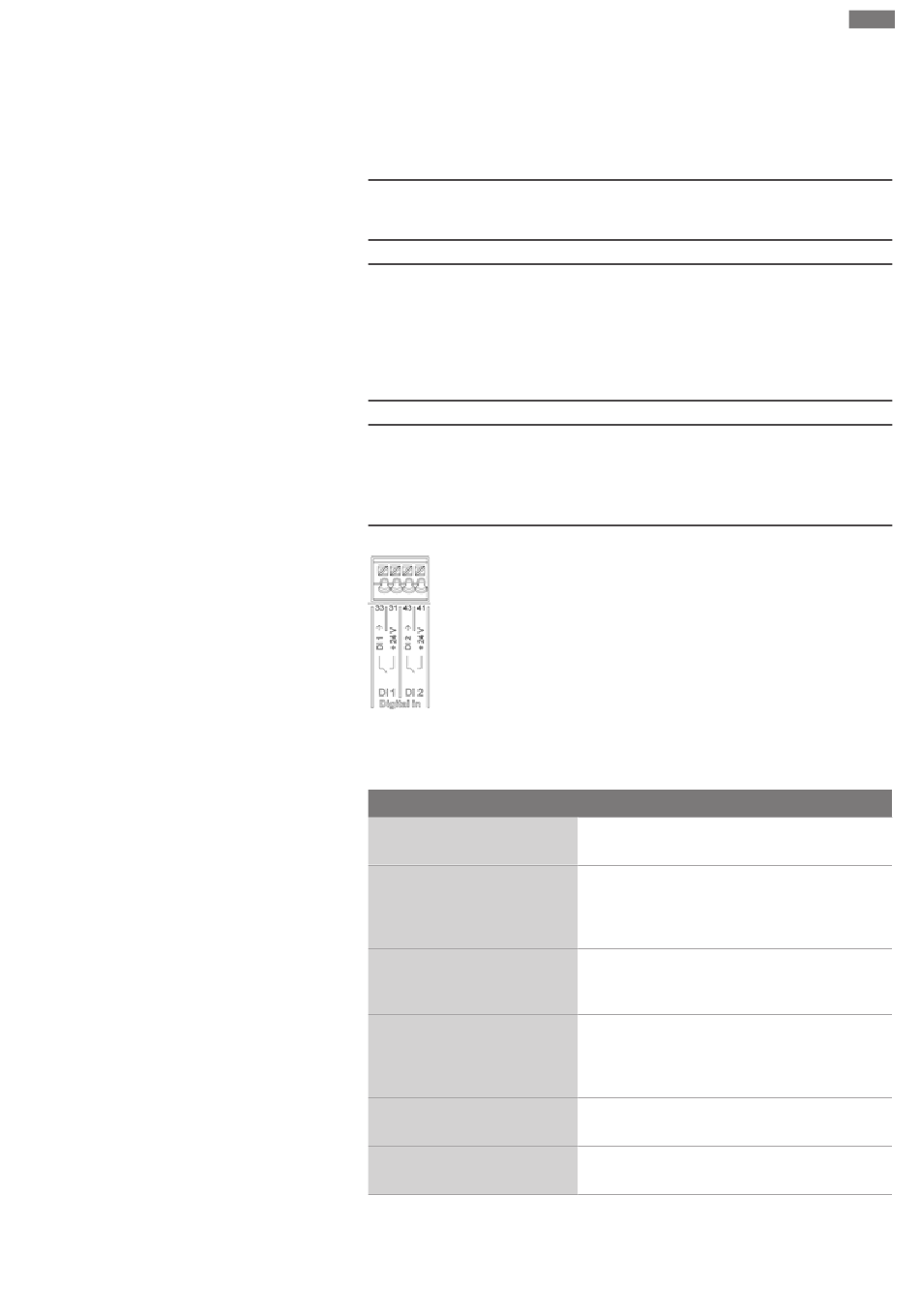

Fig. 34: Digitaalinen In
Pumppua voidaan ohjata digitaalisten tulojen DI 1 tai DI 2 ulkoisten potentiaalivapaiden
koskettimien kautta (rele tai kytkin) seuraavilla toiminnoilla:
Toiminto ohjaustulo DI 1 tai DI 2
Ulkoinen POIS
• Ulkoinen MAKS
• Ulkoinen MIN
• Ulkoinen MANUAALINEN
• Ulkoinen näppäinlukko
Lämmityksen/jäähdytyksen
vaihtokytkentä
Taul. 14: Toiminto ohjaustulo DI 1 tai DI 2
Tekniset tiedot:
▪ Maksimijännite: < 30 V DC / 24 V AC
Kosketin auki: pumppu on kytketty pois päältä.
Kosketin kiinni: pumppu on kytketty päälle.
Kosketin auki: Pumppu käy pumppuun asetetussa
käytössä.
Kosketin kiinni: Pumppu käy
maksimikierrosluvulla.
Kosketin auki: Pumppu käy pumppuun asetetussa
käytössä.
Kosketin kiinni: Pumppu käy minimikierrosluvulla.
Kosketin auki: Pumppu käy pumppuun asetetussa
tai väyläkommunikoinnin vaatimassa käytössä.
Kosketin kiinni: Pumppu on asetettu asentoon
MANUAALINEN.
Kosketin auki: Näppäinlukko pois käytöstä.
Kosketin kiinni: Näppäinlukko käytössä.
Kosketin auki: "Lämmitys" toiminnassa.
Kosketin kiinni: "Jäähdytys" toiminnassa.
