2.1 Pieļaujamie uzstādīšanas stāvokļi
2.2 Modeļa koda atšifrējums
Uzstādīšanas un ekspluatācijas instrukcija Wilo-Stratos MAXO/-D/-Z
Sūkņa apraksts
Poz. Nosaukums
Zaļais gaismas
3.2
diodes indikators
Zilais gaismas
diodes indikators
3.3
Vadības poga
3.4
Taustiņš „Atpakaļ" Pārvietojas izvēlnē:
3.5
Konteksta taustiņš Atver konteksta izvēlni ar papildu iespējām un funkcijām.
3.6
Wilo-Connector
4.
Bāzes modulis
5.
Gaismas diožu
5.1
displejs
Gaismas diožu
5.2 displeja vadības
poga
Tab. 1: Vadības elementu apraksts
Uz motora korpusa atrodas vadības modulis (Fig.1/2, Pos.3), kas regulē sūkni un
sagatavo saskarnes. Atkarībā no izvēlētā pielietojuma vai regulēšanas funkcijas tiek
regulēts apgriezienu skaits, spiediena starpība, temperatūra vai sūknēšanas plūsma.
Jebkuras regulēšanas funkcijas gadījumā sūknis pastāvīgi pielāgojas mainīgajam
iekārtas jaudas patēriņam.

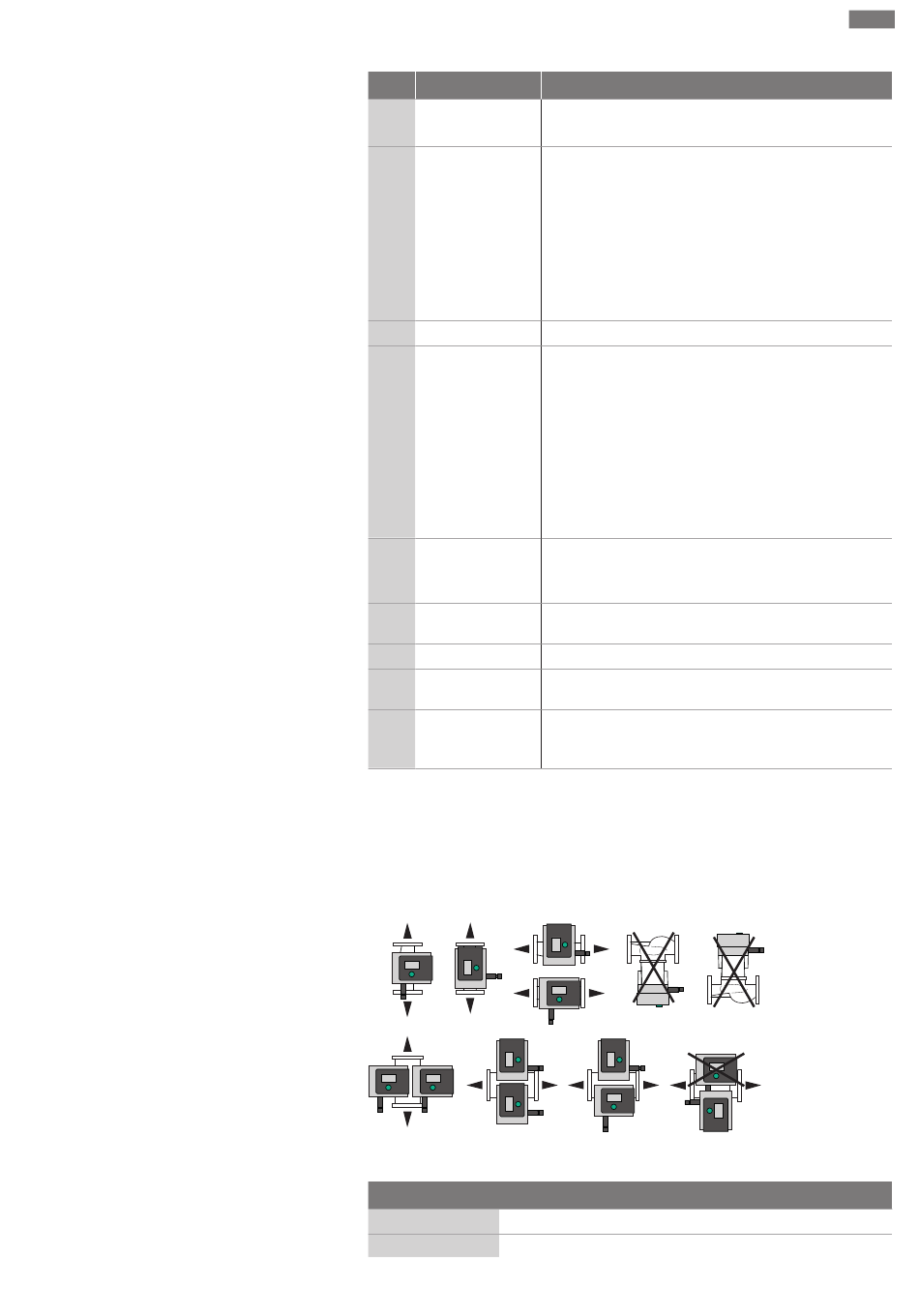

Fig. 3: Pieļaujamie montāžas stāvokļi
Piemērs: Stratos MAXO-D 32/0,5-12
Sūkņa apzīmējums
Stratos MAXO
Atsevišķs sūknis
Skaidrojums
Gaismas diode deg, sūknis ir apgādāts ar spriegumu.
Nav brīdinājumu un kļūdu.
Gaismas diode deg, sūkni caur saskarni ārēji ietekmē,
piem.:
• Bluetooth tālvadība;
• uzdoto vērtību programmēšana caur analogo ieeju AI 1
vai AI 2
• ēkas automatizācijas regulēšana, izmantojot vadības
ieeju DI 1 / DI 2 vai kopņu komunikāciju.
- Mirgo, ja ir savienojums ar divgalvu sūkni
Navigācija izvēlne un rediģēšana griežot un spiežot.
• atgriežas atpakaļ iepriekšējā izvēlnes līmenī (1 x īsi
nospiest).
• atgriežas atpakaļ uz iepriekšējo iestatījumu (1 x īsi
nospiest).
• atgriežas atpakaļ uz galveno izvēlni (1 x nospiest un
pieturēt, > 1 s).
Apvienojumā ar konteksta taustiņu ieslēdz vai izslēdz
taustiņu bloķēšanu. > 5 s.
Apvienojumā ar taustiņu „Atpakaļ" ieslēdz vai izslēdz
taustiņu bloķēšanu. > 5 s.
Elektriskā pieslēguma spraudnis pieslēgšanai
elektrotīklam
Elektronikas bloks ar gaismas diožu displeju
Informē par kļūdu kodiem un Bluetooth PIN.
Atgaisošanas funkcijas aktivizēšana ar nospiešanu.
Pagriešana nav iespējama.
