5.4.2 Montaža pumpe s prirubnicom
1770
Instalacija

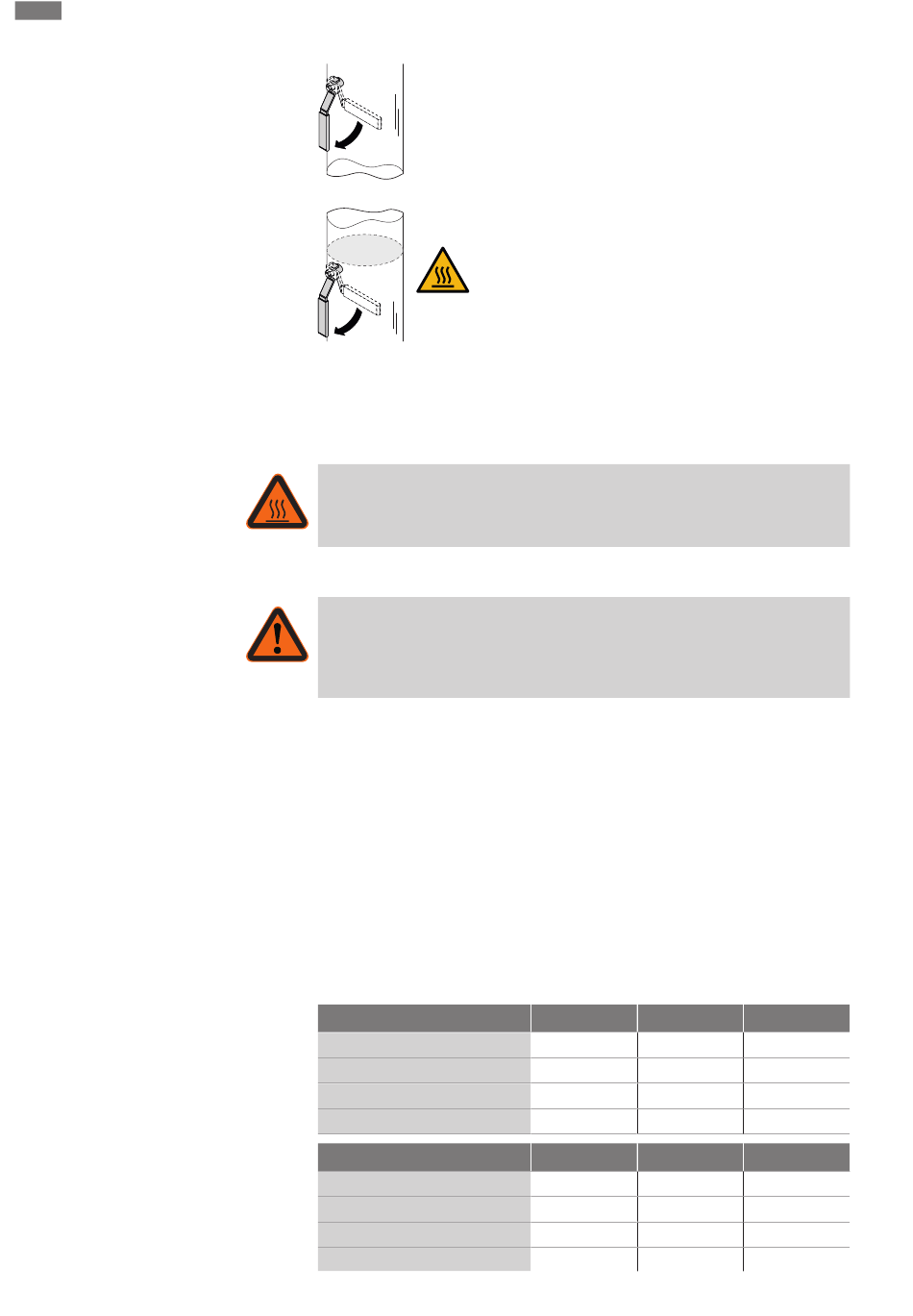

Fig. 13: Otvorite zapornu armaturu.
5. Otvorite zaporne armature ispred i iza pumpe.
6. Provjerite nepropusnost.
UPOZORENJE
Vruća površina
Cjevovodi mogu biti vrući. Postoji opasnost od ozljeda zbog opeklina.
▪ Nosite zaštitne rukavice.
UPOZORENJE
Opasnost od ozljeda i opeklina zbog nepropisne montaže!
U slučaju nestručne instalacije može doći do oštećenja prirubničkih spojeva te time i
do propuštanja.
▪ Nikada nemojte međusobno kombinirati dvije kombinirane prirubnice!
▪ Pumpe s kombiniranom prirubnicom nisu dopuštene za radne tlakove PN16!
▪ Uporaba elemenata za osiguravanje (npr. opružnih prstenova) može uzrokovati
propuštanja u prirubničkom spoju. Stoga oni nisu dopušteni. Između glave vijka/matice i
kombinirane prirubnice postavite priložene podložne pločice (opseg isporuke)!
▪ Dopušteni zatezni momenti u skladu sa sljedećom tablicom ne smiju se prekoračiti ni u
slučaju uporabe vijaka veće tvrdoće (≥ 4.6) jer bi inače moglo doći do pucanja u
području rubova dugih otvora. Time vijci gube svoje prednaprezanje, a prirubnički spoj
može početi propuštati. Opasnost od opeklina!
▪ Upotrebljavajte dovoljno duge vijke. Navoj vijka mora stršati iz matice barem jedan puni
navoj.
▪ Provesti provjeru propuštanja pri najvećem mogućem dopuštenom radnom tlaku!
Vijci i zatezni momenti
Pumpa s prirubnicom PN 6
Promjer vijka
Klasa tvrdoće
Zatezni moment
Duljina vijaka
Promjer vijka
Klasa tvrdoće
Zatezni moment
Duljina vijaka
DN 32 DN 40
M12 M12
≥ 4.6 ≥ 4.6
40 Nm 40 Nm
≥ 55 mm ≥ 55 mm
DN 65 DN 80
M12 M16
≥ 4.6 ≥ 4.6
40 Nm 95 Nm
≥ 60 mm ≥ 70 mm
DN 50
M12
≥ 4.6
40 Nm
≥ 60 mm
DN 100
M16
≥ 4.6
95 Nm
≥ 70 mm
