da
10.5 De analoge indgange AI 1 og AI 2
og disses anvendelse og funktion
1612
Kommunikationsgrænseflader: Indstilling og funktion
Prioritet* Funktion
MIN, Ekstern MIN (binær indgang), Ekstern MIN (bus-sy-
3
stem)
MANUEL, Ekstern MANUEL (binær indgang)
4
Tab. 35: Prioriteter forbikoblingsfunktion
* Prioritet 1 = højeste prioritet
Prioriteter tastelås
Prioritet* Funktion
Tastelås digital indgang aktiv
1
Tastelås via menu og taster aktiv
2
Tastelås ikke aktiv
3
Tab. 36: Prioriteter tastelås
* Prioritet 1 = højeste prioritet
Prioriteter omstilling opvarmning/køling via binær indgang
Prioritet* Funktion
Køling
1
Opvarmning
2
Tab. 37: Prioriteter omstilling opvarmning/køling via binær indgang
* Prioritet 1 = højeste prioritet
Analogindgange kan bruges til indtastning af nominel værdi eller faktisk værdi. Tilord-
ningen af de nominelle og faktiske værdier kan her konfigureres frit.
Via menuerne "Funktion analogindgang AI 1" og "Funktion analogindgang AI 2" indstil-
les anvendelsesarten (referencegiver, differenstryktransmitter, ekstern føler, ...), signal-
typen (0 - 10 V, 0 - 20 mA, ...) og de tilsvarende signal/værdi-tildelinger. Derudover kan
der forespørges om informationer vedrørende de aktuelle indstillinger.

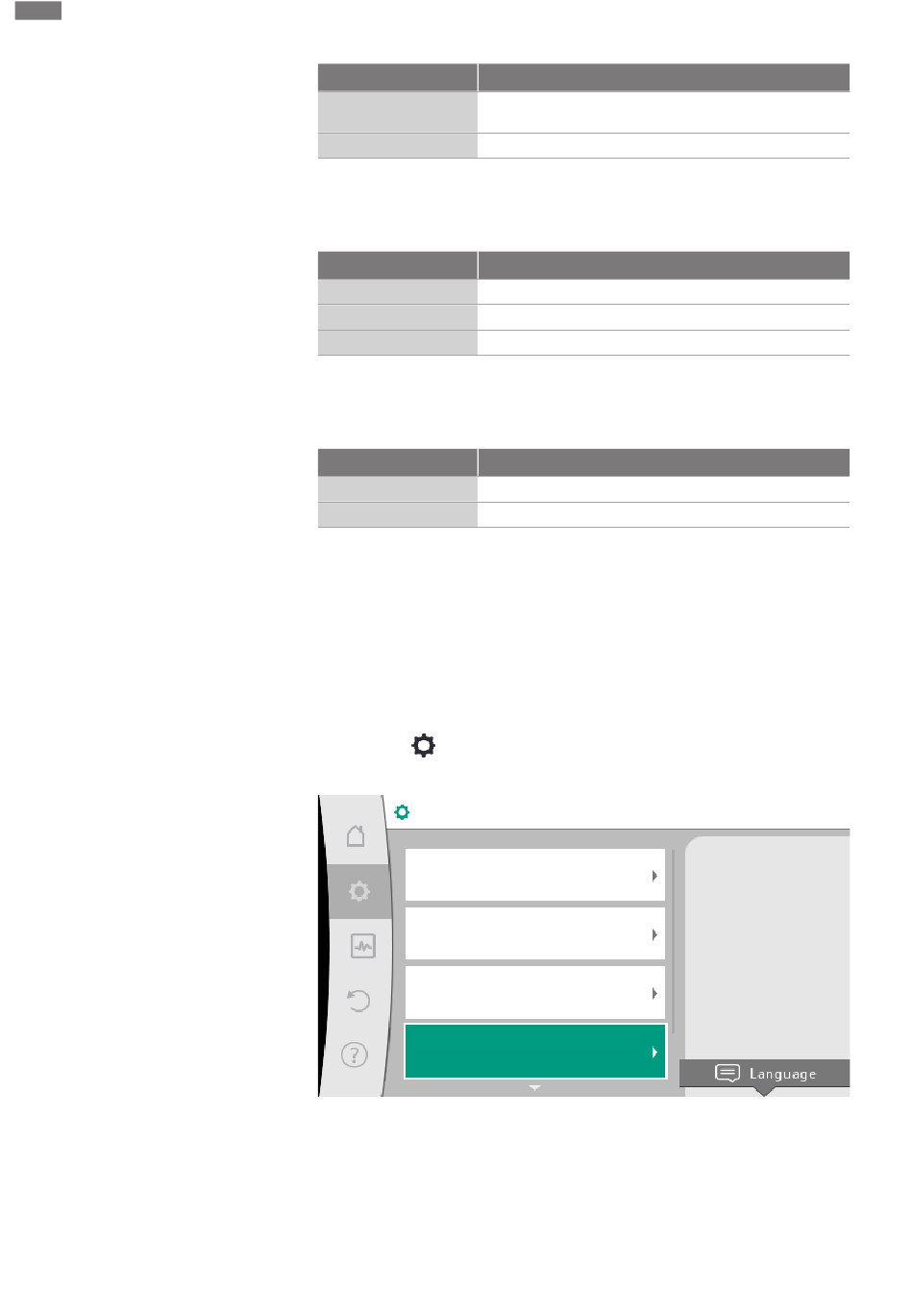

Vælg i menuen "Indstillinger" efter hinanden
1. "Eksterne grænseflader"
Indstillinger
Indstilling af reguleringsdrift
Indstillingsassistent, nominelle værd...
Manuel betjening
Manuel forbikobling
Dobbeltpumpedrift
Indstil dobbeltpumpe
Eksterne grænseflader
Analog, digital, SSM, SBM ...
Fig. 61: Eksterne grænseflader
2. "Funktion analogindgang AI 1" eller "Funktion analogindgang AI 2".
Indstillinger 0-10 V, 4-
20 mA, PT1000, Ekst. FRA,
Ekst. MIN....
