Paigaldamine
2. Tõmmake anduri kaabli pistik ettevaatlikult reguleerimismoodulist välja.
3. Vabastage andurikaabel kaabliklambritest.
4. Tõstke kaabliklamber kruvikeeraja abil ettevaatlikult mootori kinnituspoltidest
välja ja pange kõrvale.
OHT
Eluohtlik elektrilöögi tõttu! Generaatori või turbiini töö pumba pideva
läbivoolu korral.
Ka ilma moodulita (ilma elektriühenduseta) võib mootori kontaktidel olla ohtlik
puutepinge.
5. Keerake mooduli kaane (HMI) kruvid lahti.
6. Eemaldage mooduli kaas koos ekraaniga ja pange ettevaatlikult kõrvale.
7. Vabastage reguleerimismooduli sisekuuskantpeakruvid M4.
8. Tõmmake reguleerimismoodul mootorilt ära.
9. Vajaduse korral vabastage kaablisilmused, eemaldades kaablipuuri.
10. Vabastage mootori korpuse poldid ja keerake ettevaatlikult mootoripead. Ärge
eemaldage pumbakorpusest.

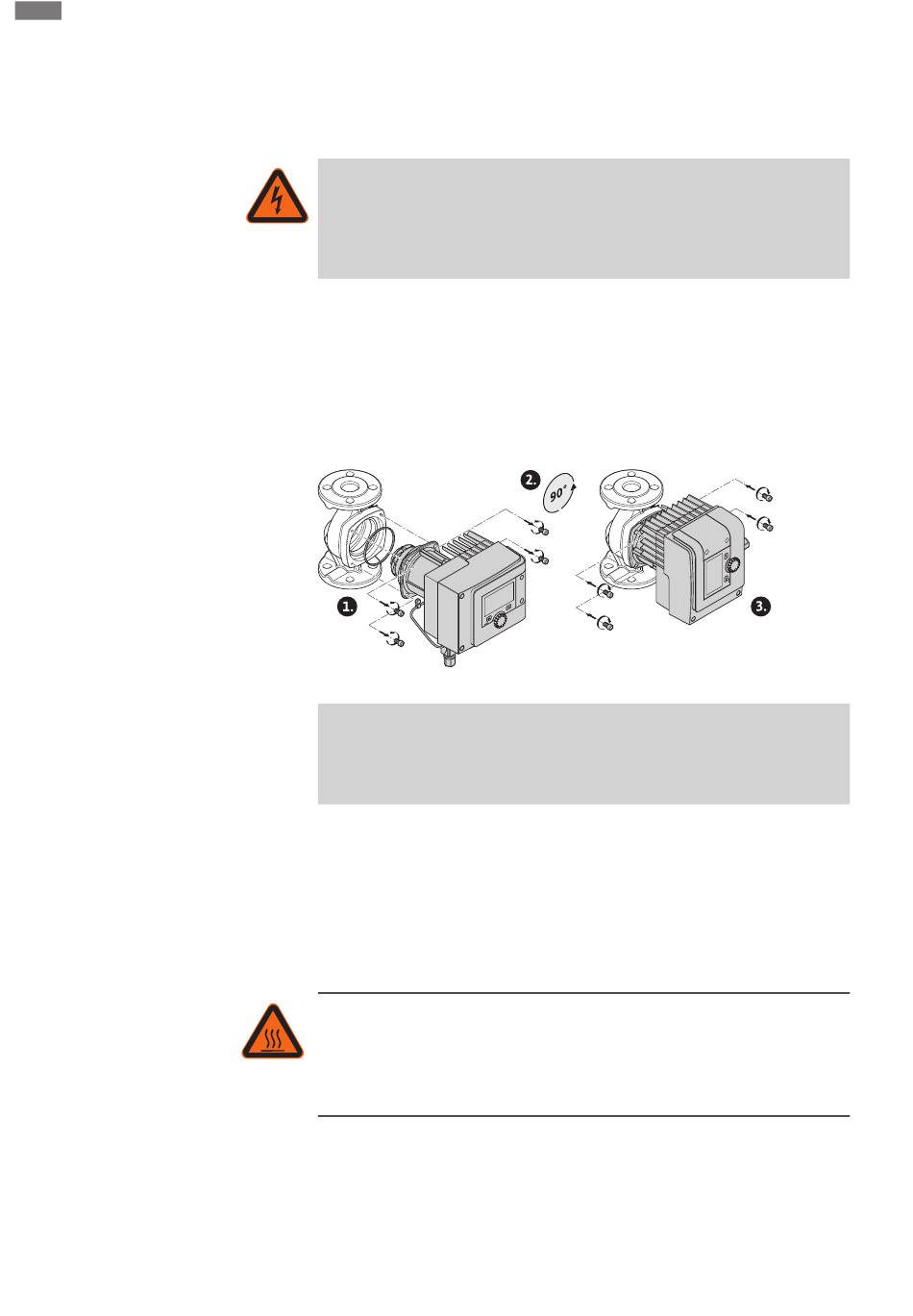

Fig. 19: Keerake mootorit.
HOIATUS
Materiaalne kahju!
Lekked tekivad kahjustatud või keerdus tihendi tõttu. Vahetage tihend vajaduse
korral välja.
11. Keerake seejärel mootori kinnituspoldid ristakuti kinni. Järgige pingutusmomente.
(Tabel „Pingutusmomendid")
12. Asetage reguleerimismoodul mootoripeale (juhipoldid annavad täpse asendi).
13. Kinnitage reguleerimismoodul sisekuuskantpoltidega M4. (Pöördemoment
1,2 ±0,2 Nm)
14. Juhtige mooduli kate koos ekraaniga positsioonimisvarrastega esmalt soontesse,
klappige kate kinni ja kinnitage poltidega.
ETTEVAATUST
Kuumad komponendid!
Kuumast mootoripeast tingitud andurikaabli kahjustumine.
Paigaldage andurikaabel ja juhtige läbi kaabliklambrite, et kaabel ei puutuks
mootoripea vastu.
15. Pistke andurikaabli pistik mooduli ühendusse.
16. Vajutage kaabliklamber kahe mootori kinnituspoldi peale.
17. Vajutage andurikaabel kaabliklambri ettenähtud kaabliviiku.
18. Asetage soojusisolatsiooni poolkarbid pumbakorpuse ümber ja suruge kokku.
2. olukord: mootori kinnituspoldid on hästi ligipääsetavad.
