Beskrivning av pumpen

1230
Beskrivning av pumpen
▪ utrusta farliga komponenter (extremt kalla, extremt varma, roterande osv.) på
anläggningen med ett beröringsskydd.
▪ byta ut defekta tätningar och anslutningskablar.
▪ se till att lättantändliga material inte förvaras i närheten av produkten.
Alla anvisningar som finns på produkten måste ovillkorligen följas och hållas permanent
läsbara:
▪ Varningsskyltar
▪ Typskylt
▪ Flödesriktningssymbol
▪ Märkning för anslutningar
Denna apparat kan användas av barn från 8 år samt personer med nedsatt fysisk,
sensorisk eller mental förmåga eller som saknar erfarenhet och kunskap. De ska då
hållas under uppsyn eller instrueras angående säker användning av apparaten. De ska
även förstå farorna som föreligger. Barn får inte leka med utrustningen. Rengöring eller
användarunderhåll får inte utföras av barn eller utan övervakning.
Smart-pumpen Stratos MAXO i utförandet med unionskopplings- eller flänsanslutning
är en pump med våt motor och permanentmagnetrotor.
3.5
1
1.1
2
4

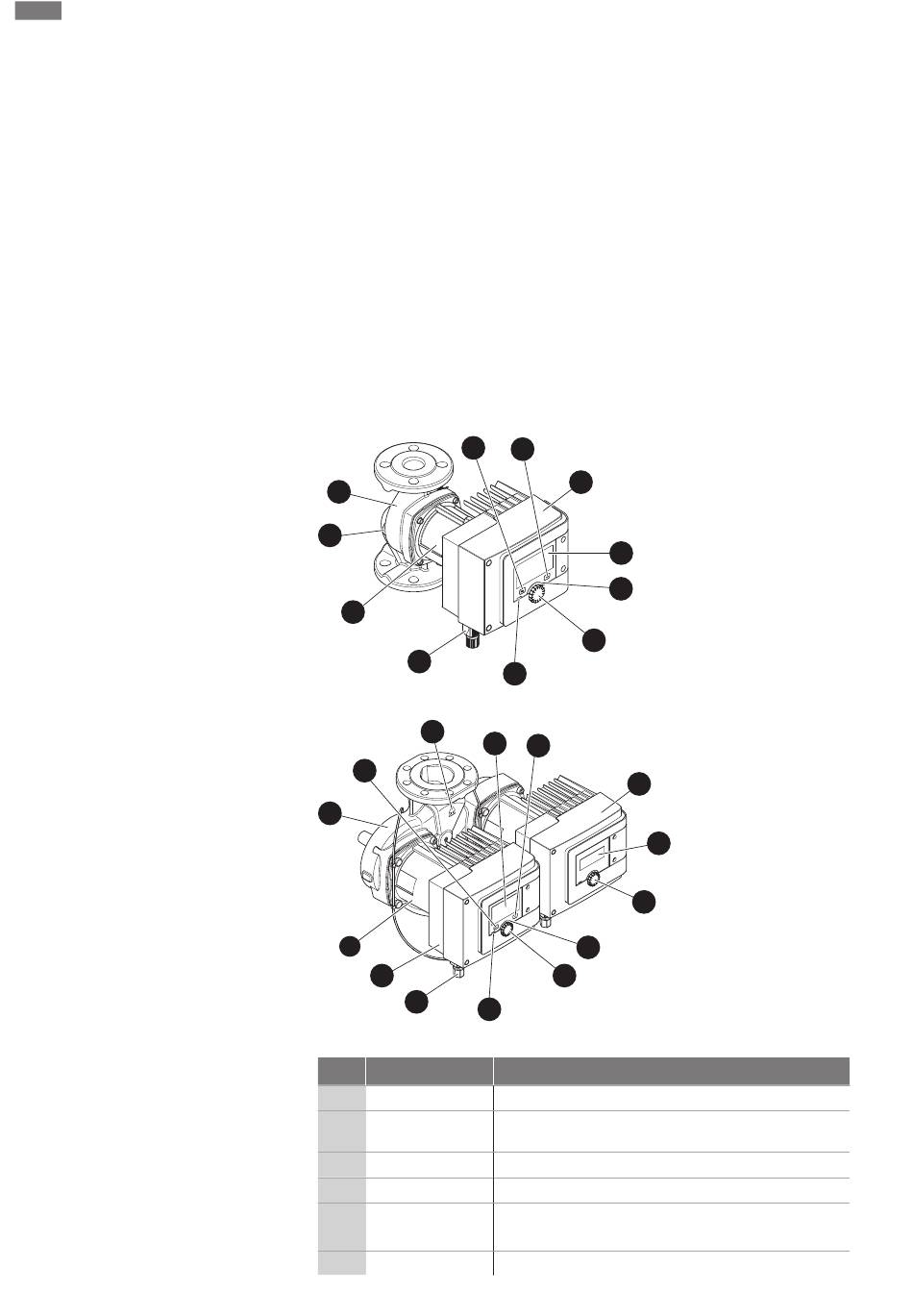

Fig. 1: Översikt över enkelpumpen
1.1
3.5
1
2
3
4
Fig. 2: Översikt över tvillingpumpen
Pos. Beteckning
Pumphus
1.
Flödesriktningssym
1.1
bol
Motor
2.
Reglermodul
3.
Grafisk display
3.1
3.2 Grön LED-indikator LED-lampan lyser, pumpen försörjs med spänning.
3.6
3
3.1
3.2
3.4
3.3
3.1
3.6
5
5.1
5.2
3.2
3.4
3.3
Förklaring
Mediet ska flöda i denna riktning.
Drivenhet
Elektronisk enhet med grafisk display.
Ger information om pumpens inställningar och status.
Självförklarande skärm för inställning av pumpen.
