Komunikační rozhraní: Nastavení a funkce
...Externí rozhraní
Funkce – řídicí vstup (DI1)
Aktuální: Nepoužívaný
Funkce – řídicí vstup (DI2)
Aktuální: Nepoužívaný
Funkce analogového vstupu (AI1)
Není nakonfigurováno, 0-10 V
Funkce analogového vstupu (AI2)
Není nakonfigurováno, 0-10 V

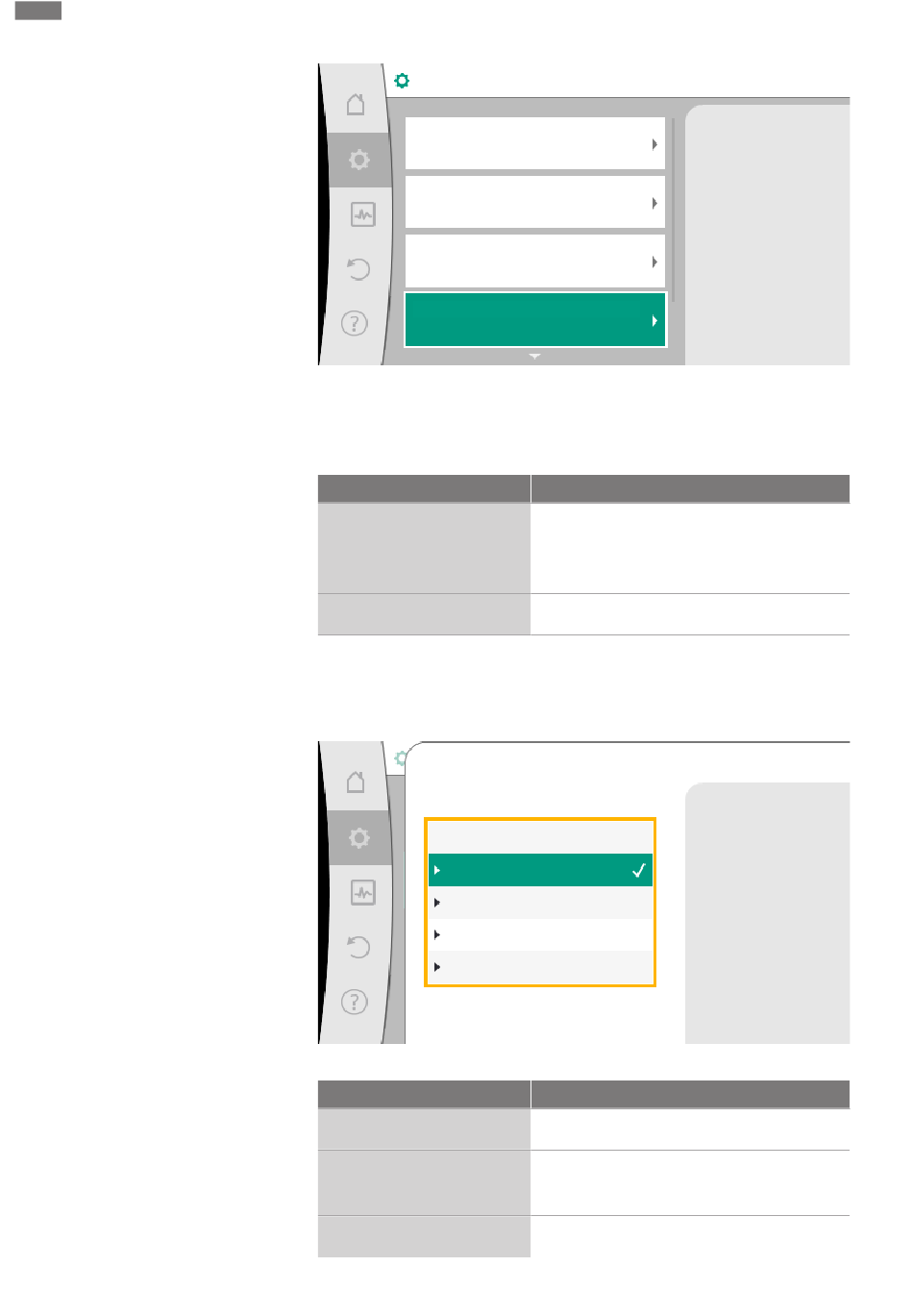

Fig. 62: Funkce analogového vstupu
Po výběru jedné ze dvou možností „Funkce analogového vstupu (AI1)" nebo „Funkce
analogového vstupu (AI2)" zvolte následující dotaz nebo nastavení:
Nastavení
Přehled analogový vstup
Nastavit analogový vstup.
Tab. 38: Nastavení analogický vstup AI1 nebo AI2
V „Přehled analogový vstup" si lze zobrazit informace o aktuálním nastavení.
V „Nastavit analogový vstup" se nastavují způsob využití, typy signálu a přiřazení
hlášení/hodnot.
Zvolit způsob využití
Analogový vstup (AI2)
Není nakonfigurováno
Čidlo požadované hodnoty
Čidlo diferenčního tlaku
Teplotní čidlo
Externí senzor
Fig. 63: Dialog nastavení čidla požadované hodnoty
Způsob využití
Není nakonfigurováno
Čidlo požadované hodnoty
Čidlo diferenčního tlaku
Nastavte použitý typ signálu
a příslušné
parametry pro
analogový
vstup.
Funkce vstupu řízení AI1 nebo AI2
Přehled nastavení tohoto analogového vstupu,
například:
• Způsob využití: Teplotní čidlo
• Typ signálu: PT1000
Nastavení způsobu využití, typu signálu a
odpovídajícího přiřazení signálu/hodnot
Použít analogový vstup jako
čidlo požadované hodnoty,
např. pro dopravní výšku
Funkce
Nepoužívaný analogový vstup. Další nastavení není
možné.
Použijte analogický vstup jako ukazatel
požadované hodnoty.
Například pro dopravní výšku.
Použít analogový vstup jako vstup skutečné
hodnoty pro čidlo diferenčního tlaku.
