6.5 Entrée analogique (AI 1) ou (AI 2) -
bornier violet
252
Raccordement électrique
Désignation Affectation
Tabl. 13: Affectation des bornes

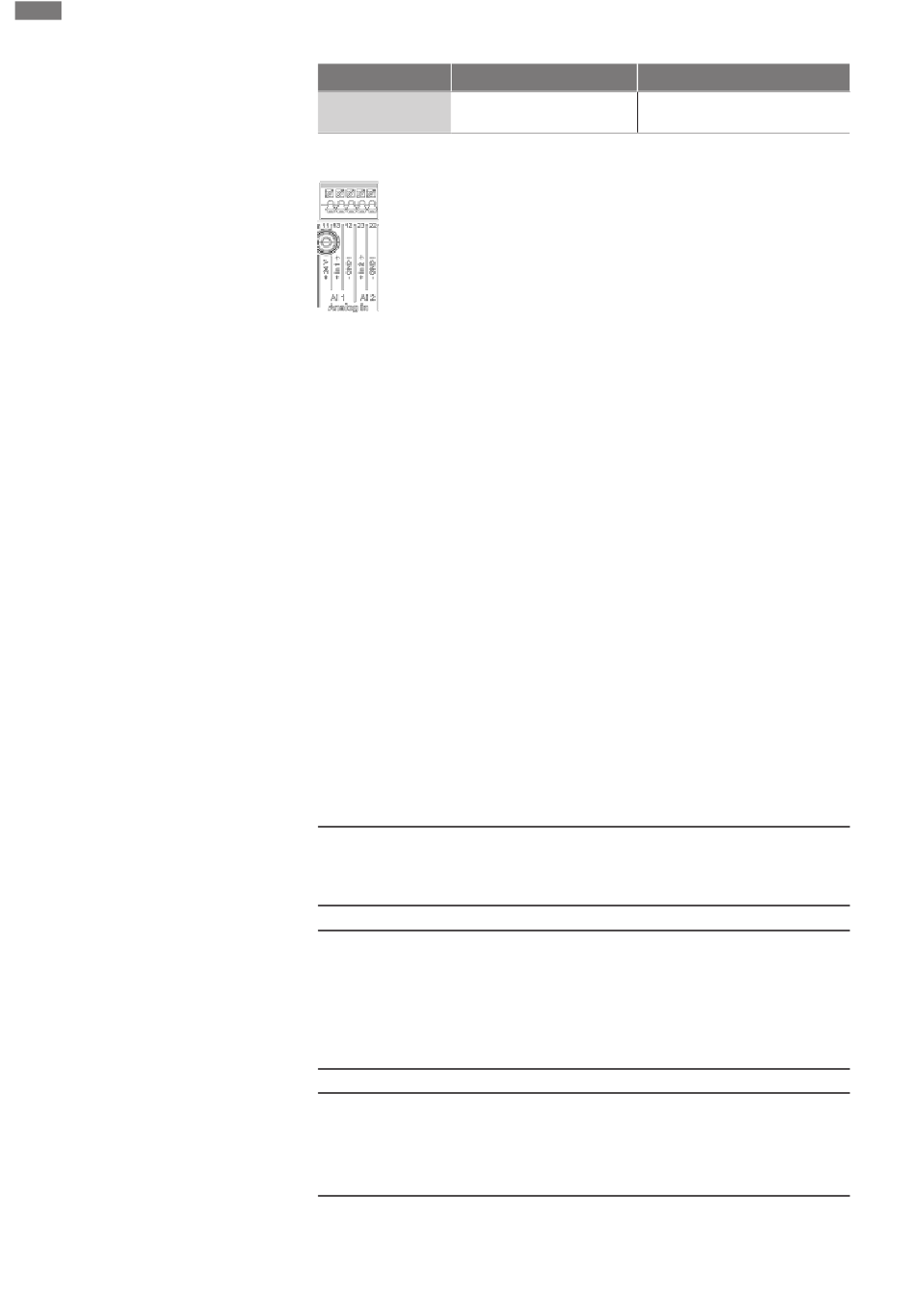

Fig. 33: In analogique
Les sources de signal analogiques sont raccordées aux bornes 12 et 13 en cas d'utilisa-
tion d'AI1, et aux bornes 22 et 23 en cas d'utilisation d'AI2.
Pour les signaux 0 – 10 V, 2 – 10 V, 0 – 20 mA et 4 – 20 mA, tenir compte de la polari-
té.
Un capteur actif peut être alimenté en 24 V CC via la pompe. Pour ce faire, mesurer la
tension aux bornes +24 V (11) et GND I (12).
Les entrées analogiques peuvent servir aux fonctions suivantes :
▪ Valeur de consigne externe prédéfinie
▪ Raccord de capteur :
– Sonde de température
– Capteur de pression différentielle
– Capteur PID
Entrée analogique pour les signaux suivants :
▪ 0 – 10 V
▪ 2 – 10 V
▪ 0 – 20 mA
▪ 4 – 20 mA
▪ PT1000
Caractéristiques techniques :
▪ Charge entrée analogique (0)4 – 20 mA : ≤ 300 Ω
▪ Résistance de charge pour 0 – 10 V, 2 – 10 V : ≥ 10 kΩ
▪ Tenue à la tension : 30 V CC / 24 V CA
▪ Borne d'alimentation des capteurs actifs en 24 V CC - Intensité de courant maximale :
50 mA
AVIS
« Application et fonction des entrées analogiques AI 1 et AI 2 [} 293] » voir le
chapitre 10.5
ATTENTION
Surcharge ou court-circuit
En cas de surcharge ou de court-circuit du raccordement 24 V, les fonctions d'entrée
(entrées analogiques et numériques) s'arrêtent.
Lorsque le problème de surcharge ou de court-circuit est résolu, les fonctions d'en-
trée sont de nouveau disponibles.
ATTENTION
Les surtensions détruisent le système électronique
Les entrées analogiques et numériques sont protégées des surtensions jusqu'à
30 V C / 24 V CA. Les surtensions plus élevées détruisent le système électronique.
Avis
• Maximum admis : 250 V CA, 1 A,
CA 1 / 30 V CC, 1 A
