es
522
Interfaces de comunicación: Ajuste y funcionamiento
Conexión y desconexión a través de señal analógica
Entrada analógica (AI2)
Desconectado
Conectado

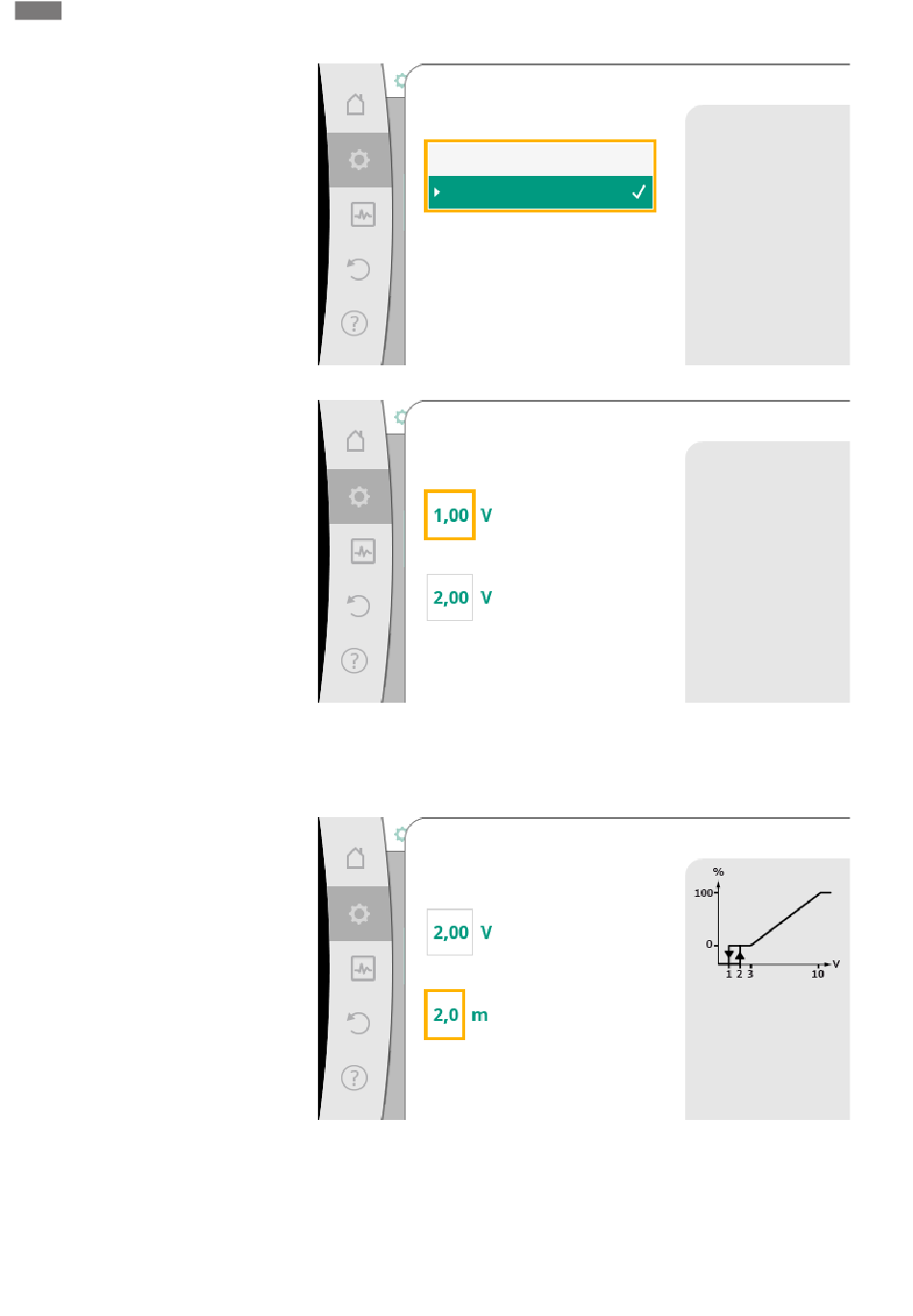

Fig. 73: Conexión y desconexión a través de señal analógica
Valores límite para ON/OFF
Entrada analógica (AI2)
Valores límite OFF
Conectado
Valores límite ON
Fig. 74: Valores límite para conexión y desconexión a través de señal analógica
Para transferir los valores de señal analógica a los valores de consigna se define ahora la
rampa de transferencia. Para ello se indican los puntos de apoyo mínimos y máximos de
la curva característica y en cada caso se incluyen los valores de consigna correspon-
dientes (asignación de señal mín./valor y asignación de señal máx./valor).
Asignación de señal mín./valor
Entrada analógica (AI2)
Valor de la señal
Valor correspondiente
Fig. 75: Asignación de señal mín./valor
La señal analógica
modifica el valor de consigna y
pone la bomba por
encima del valor límite en
ON u OFF.
La señal analógica
modifica el valor de consigna y
pone la bomba por
encima de estos valores límite
en
ON u OFF.
Establezca el punto
mínimo de la curva característica
del valor de consigna para la
altura de impulsión de Δp-v.
