Instrucciones de instalación y funcionamiento Wilo-Stratos MAXO/-D/-Z
Conexión eléctrica
3. Desatornille la cantidad necesaria de tornillos de cierre (M16 x 1,5) con la herra-
mienta.
4. Suelte la cantidad necesaria de bornes de apantallado (véase el aviso).
5. Atornille los prensaestopas M16 x 1,5 y apriételos con un par de apriete de 2,5 Nm.
6. Pele la longitud necesaria de los cables de comunicación.
7. Desplazar la tuerca del prensaestopas por el cable y el cable por el anillo de reten-
ción interior del prensaestopas, así como debajo del borne de apantallado.
8. Bornes de muelle: abra el «Cage Clamp» de la marca WAGO presionándolo con
ayuda de un destornillador e introduzca el cable pelado en el abrazadero.
9. Fije el cable de comunicación debajo del borne de apantallado (véase el aviso).
10. Para garantizar la descarga de tracción, apriete la tuerca del prensaestopas con par
de apriete de 2,5 Nm.
11. Introduzca la tapa del módulo en las ranuras con las trabillas de posición delante,
cierre la cubierta y fíjela con tornillos.
AVISO
Retire el anillo de retención interior del prensaestopas M16 x 1,5 para montaje de
secciones de cable ≥ 5 mm.
Coloque el apantallado de cable solo en un extremo del cable para evitar corrientes
de compensación en caso de diferencias de potencial a través del cable de comuni-
cación.
Para soltar los cables: abra el borne de muelle «Cage Clamp» de la marca WAGO. A
continuación, retire los cables.
Interfaces externas
▪ Analog IN (bloque de abrazaderos lila)
▪ Digital IN (bloque de abrazaderos gris)
▪ Wilo Net (bloque de abrazaderos verde)
▪ SSM (bloque de abrazaderos rojo)
▪ SBM (bloque de abrazaderos naranja)

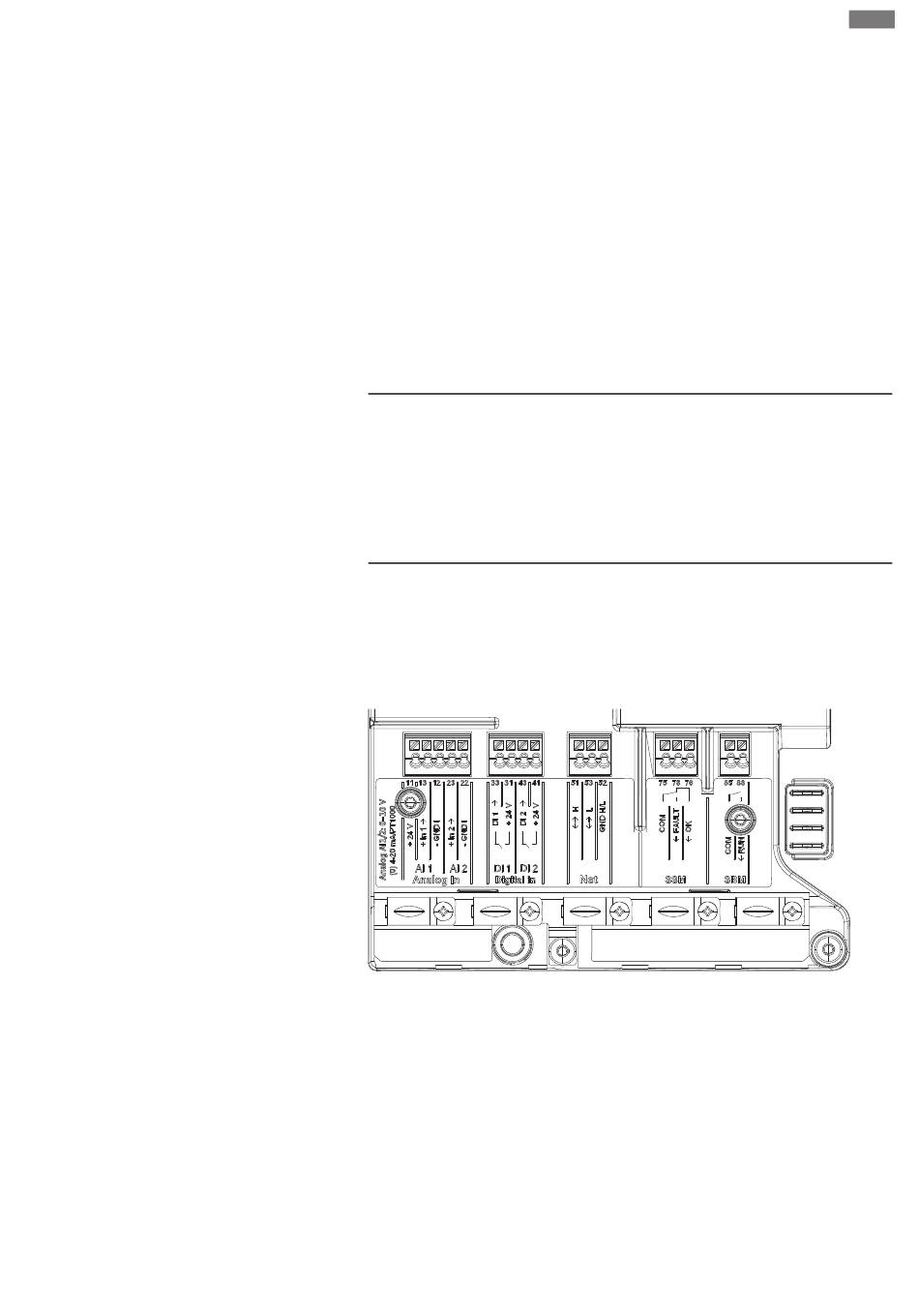

Fig. 32: Interfaces de comunicación
Todas las interfaces de comunicación en el compartimento de los bornes (entradas ana-
lógicas, entradas digitales, Wilo Net, SSM y SBM) cumplen la norma relativa al SELV.
SSM y SBM también pueden utilizarse con conexiones y tensiones no SELV (hasta 250 V
CA) sin que este uso influya negativamente en la conformidad SELV del resto de las co-
nexiones de comunicación del compartimento de los bornes.
Para seguir garantizando la conformidad SELV de otros cables, asegúrese de que los ca-
bles se guían separados y de forma adecuada en el compartimento de los bornes.
Requisitos de los cables
Los abrazaderos tienen férulas de cable para conductores rígidos y flexibles.
