Wilo Stratos MAXO Notice De Montage page 306

es
526
Interfaces de comunicación: Ajuste y funcionamiento
Asignación de señal máx./valor
Entrada analógica (AI2)
Valor de la señal
Valor correspondiente

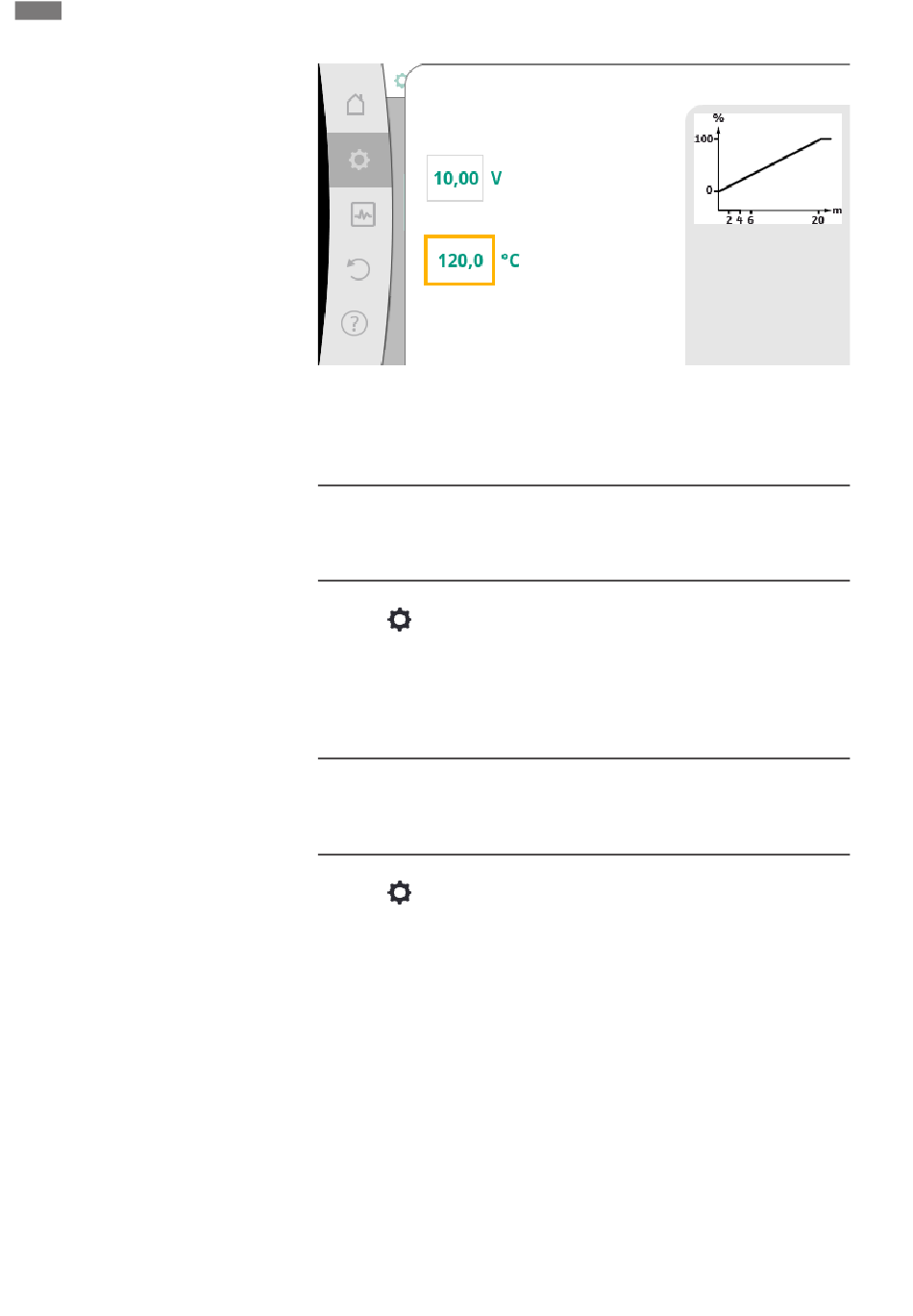

Fig. 81: Asignación de señal máx./valor de sensor de valor real
Introduciendo el punto de apoyo mínimo y máximo de la curva característica se ha con-
cluido la entrada.
AVISO
Si se ha seleccionado el tipo de señal «PT1000», es posible ajustar un valor de co-
rrección de temperatura para la temperatura medida. De este modo se puede com-
pensar la resistencia eléctrica de un cable de sensor largo.
En el menú «Ajustes», seleccione
1. «Interfaces externas»
2. «Función de entrada analógica AI 1» o «Función de entrada analógica AI 2»
3. «Corrección de la temperatura» y ajuste el valor de corrección (offset).
AVISO
Opcionalmente, y para una mejor comprensión de la función del sensor conectado,
se puede indicar la posición del sensor.
Esta posición ajustada no influye sobre la función ni sobre el uso del sensor.
En el menú «Ajustes», seleccione
1. «Interfaces externas»
2. «Función de entrada analógica AI 1» o «Función de entrada analógica AI 2»
3. «Seleccionar posición del sensor».
Están disponibles las siguientes posiciones:
▪ Sensor interno
▪ Entrada analógica 1
▪ Entrada analógica 2
▪ BMS
▪ Alimentación
▪ Retorno
▪ Circuito primario 1
▪ Circuito primario 2
▪ Circuito secundario 1
▪ Circuito secundario 2
▪ Acumulador
▪ Ambiente
▪ Circulación
Establezca el punto
máximo de la curva característica
del valor real para el
sensor de temperatura.
