Notice de montage et de mise en service Wilo-Stratos MAXO/-D/-Z
Interfaces de communication : Réglage et fonction
...►
Régler l'entrée pour la valeur de consigne externe
Sélectionner la source de la valeur de
consigne
Source actuelle : Entrée analogique 2
Régler la source de la valeur de consigne
Générateur de valeur de consigne : 4 – 20 mA
Valeur de consigne alternative en cas de
rupture de câble
Actuellement : 6,0 m

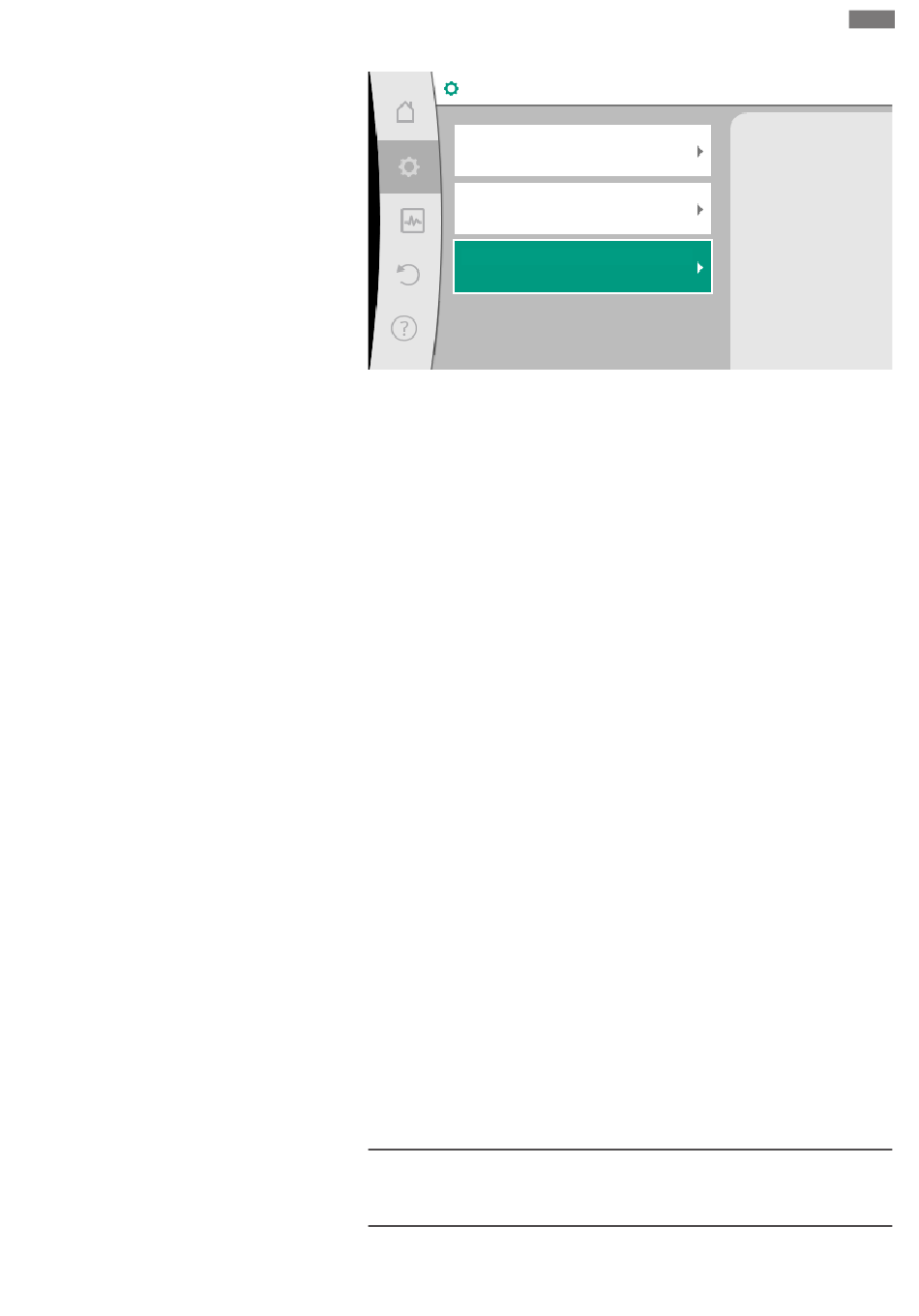

Fig. 77: Valeur de consigne alternative en cas de rupture de câble
Sélectionner la valeur de consigne alternative. Cette valeur de consigne est utilisée pour
détecter une rupture de câble au niveau de la source de valeur de consigne externe.
Générateur de valeur réelle
Le générateur de valeur réelle fournit :
▪ Des valeurs de capteur de température pour les modes de régulation dépendant de la
température :
– température constante
– température différentielle
– Température ambiante
▪ Des valeurs de capteur de température pour les fonctions supplémentaires dépendant
de la température :
– Mesure de la quantité de chaleur/froid
– Commutation automatique chauffage/refroidissement
– Détection automatique de la désinfection thermique
▪ Valeurs de capteur de pression différentielle pour :
– Régulateur à pression différentielle avec point critique de la mesure de la valeur réelle
▪ Valeurs de capteur personnalisées pour :
– Régulation PID
Types de signal possibles lors de la sélection de l'entrée analogique comme entrée de
valeur réelle :
Types de signal pour le générateur de valeur réelle :
0 – 10 V : Plage de tension de 0 – 10 V pour la transmission de valeurs de mesure.
2 – 10 V : Plage de tension de 2 – 10 V pour la transmission de valeurs de mesure. Une
rupture de câble est détectée en cas de tension inférieure à 2 V.
0 – 20 mA : Plage de courant (électrique) de 0 – 20 mA pour la transmission de valeurs
de mesure.
4 – 20 mA : Plage de courant (électrique) de 4 – 20 mA pour la transmission de valeurs
de mesure. Une rupture de câble est détectée en cas de courant (électrique) inférieur à
4 mA.
PT1000 : L'entrée analogique analyse un capteur de température PT1000.
Configuration du générateur de valeur réelle
AVIS
La sélection de l'entrée analogique comme raccordement pour un capteur nécessite
une configuration correspondante de l'entrée analogique.
fr
Si une rupture de câble
se produit à la
source de la valeur de consigne
externe, cette valeur alternative
sera utilisée
comme valeur
de consigne.
