es
524
Interfaces de comunicación: Ajuste y funcionamiento
Posibles tipos de señal en la selección de la entrada analógica como entrada de valor re-
al:
Tipos de señal del sensor de valor real:
0 – 10 V: rango de tensión de 0 – 10 V para transferir los valores de medición.
2 – 10 V: rango de tensión de 2 – 10 V para transferir los valores de medición. En caso
de tensión por debajo de 2 V, se reconocerá la rotura de cable.
0 - 20 mA: rango de intensidad de corriente de 0 - 20 mA para transferir los valores de
medición.
4 – 20 mA: rango de intensidad de corriente de 4 – 20 mA para transferir los valores de
medición. En caso de intensidad de corriente por debajo de 4 mA, se reconocerá la rotu-
ra de cable.
PT1000: la entrada analógica evalúa un sensor de temperatura PT1000.
Configuración del sensor de valor real
AVISO
La selección de la entrada analógica como conexión para un sensor requiere la co-
rrespondiente configuración de la entrada analógica.
Primero abra el menú de vista general para ver la configuración actual y el uso de la en-
trada analógica.
Para ello, en el menú «Ajustes», seleccione
1. «Interfaces externas»
2. «Función de entrada analógica AI 1» o «Función de entrada analógica AI 2»
3. «Vista general de la entrada analógica».
Se mostrará el tipo de uso, el tipo de señal y otros valores ajustados para la entrada ana-
lógica seleccionada. Para realizar ajustes o modificarlos:
En el menú «Ajustes», seleccione
1. «Interfaces externas»
2. «Función de entrada analógica AI 1» o «Función de entrada analógica AI 2»
3. «Configurar entrada analógica».
Seleccione primero el tipo de uso:
Seleccionar tipo de uso
Entrada analógica (AI2)
No configurado
Sensor de valor de consigna
Sonda de presión diferencial
Sensor de temperatura
Sensor externo

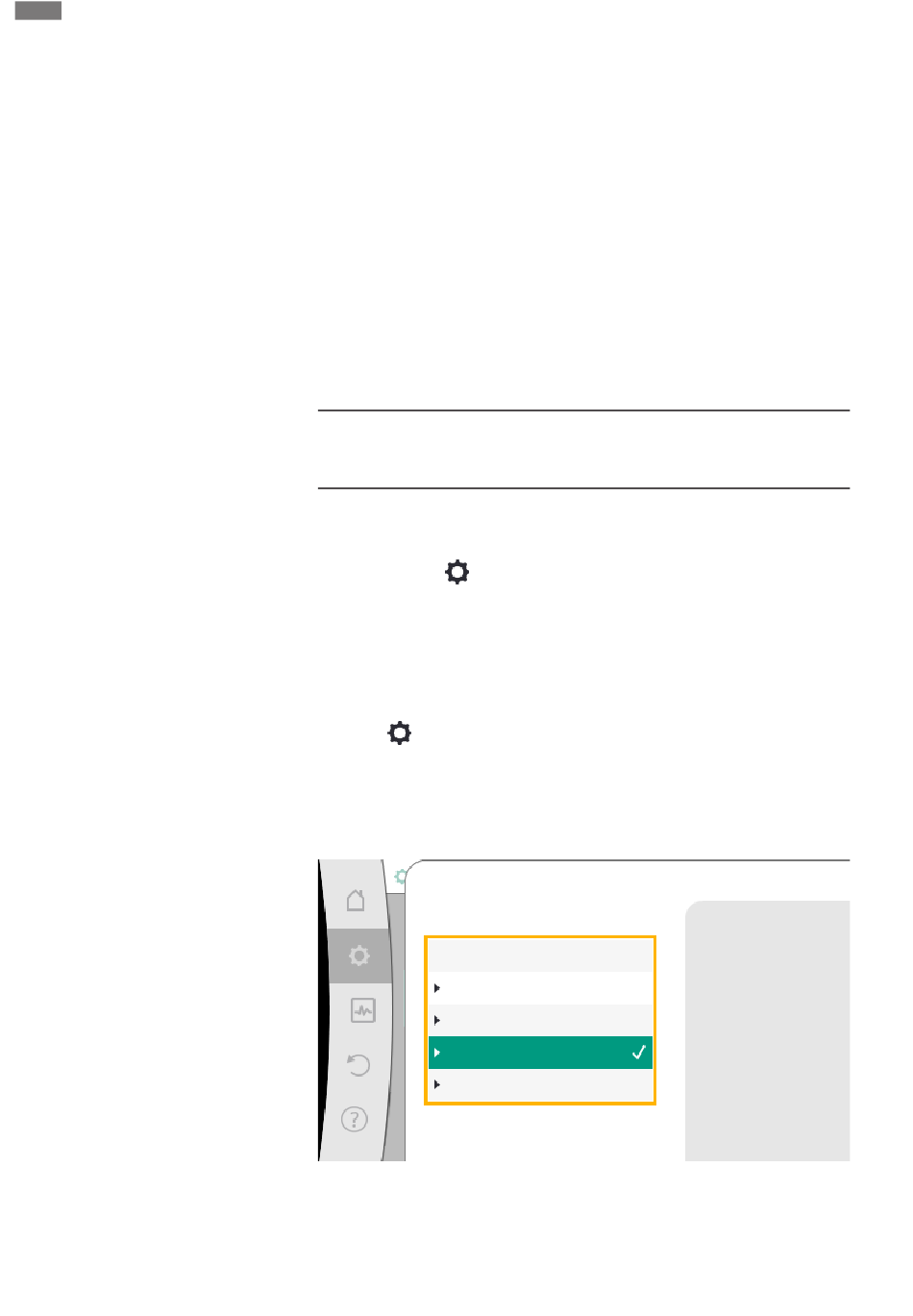

Fig. 78: Diálogo de ajuste del sensor de valor real
Seleccione como entrada de sensor uno de los tipos de uso «Sonda de presión diferen-
cial», «Sensor de temperatura» o «Sensor externo».
Utilizar la entrada analógica
como valor real para el sensor
de
temperatura, p. ej., para el
modo de regulación T-c.
