Interfaces de communication : Réglage et fonction
Valeur limite pour MARCHE/ARRÊT
Entrée analogique (AI2)
Valeur limite ARRÊT
Activé
Valeur limite MARCHE

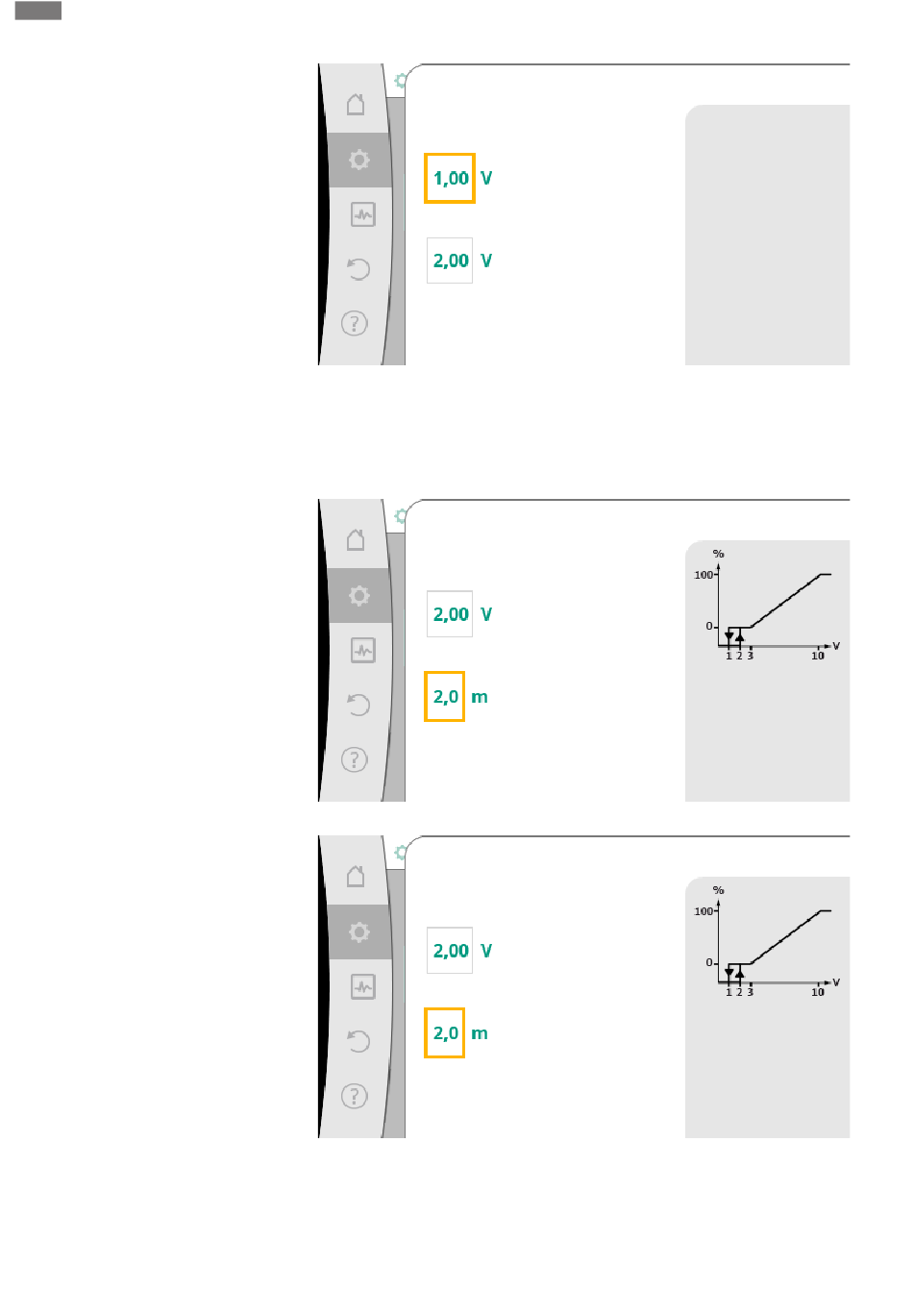

Fig. 74: Valeurs limites de la commande MARCHE/ARRÊT via signaux analogiques
Pour la transmission de valeurs de signal analogique vers des valeurs de consigne, la
rampe de transmission doit à présent être définie. Pour cela, les points de repère mini-
mum et maximum de la courbe caractéristique sont définis et les valeurs de consigne
correspondantes complétées (affectation du signal/de la valeur MIN et affectation du
signal/de la valeur MAX).
Affectation du signal/de la valeur min
Entrée analogique (AI2)
Valeur du signal
Valeur correspondante
Fig. 75: Affectation du signal/de la valeur min
Affectation du signal/de la valeur max
Entrée analogique (AI2)
Valeur du signal
Valeur correspondante
Fig. 76: Affectation du signal/de la valeur max
Une fois toutes les affectations de signal/de valeur effectuées, le réglage de la source
de valeur de consigne analogique est terminé.
Un éditeur s'ouvre permettant de régler la valeur de consigne alternative en cas de rup-
ture de câble ou en cas de configuration erronée de l'entrée analogique.
Le signal analogique
modifie la valeur
de consigne et commute
la pompe sur MARCHE ou
ARRÊT
au-delà de ces valeurs limites.
Définir le point minimum
de la courbe caractéristique
des valeurs de consigne de la
hauteur
manométrique pour Δp-v.
Définir le point maximum
de la courbe caractéristique
des valeurs de consigne de la
hauteur
manométrique pour Δp-v.
