Instrucciones de instalación y funcionamiento Wilo-Stratos MAXO/-D/-Z
Interfaces de comunicación: Ajuste y funcionamiento
AVISO
Cuando en el menú «Seleccionar tipo de uso» ya se ha ajustado un tipo de uso dife-
rente a «No configurado», compruebe si la entrada analógica ya se está utilizando
para otro tipo de uso.
En su caso deberá seleccionarse otra fuente.
Después de seleccionar un sensor de valor real, seleccione el «Tipo de señal»:
Tipo de señal entrada analógica (AI2)
Para sensor de valor de consigna
PT1000
0–10 V
2–10 V
0-20 mA
4–20 mA

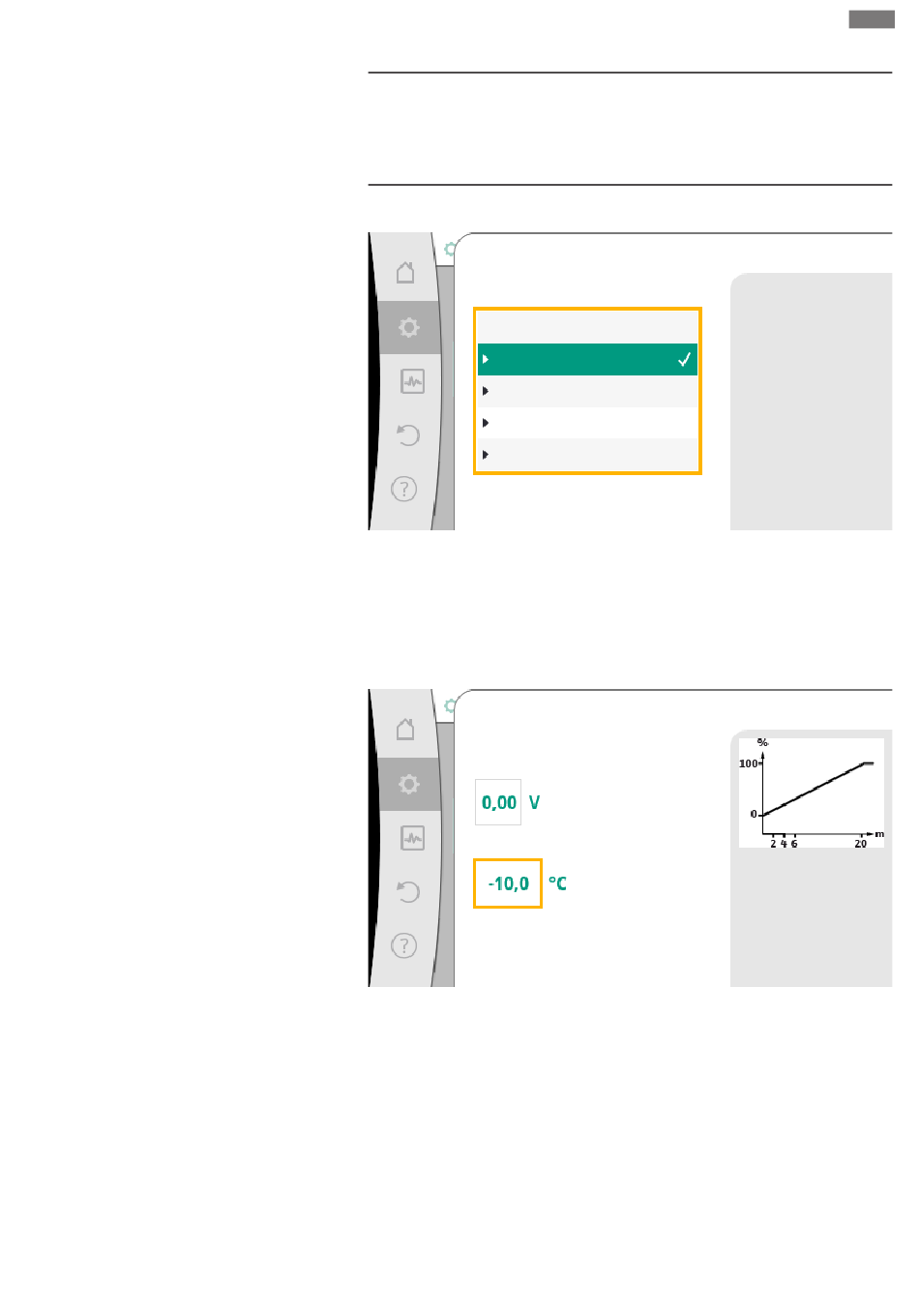

Fig. 79: tipo de señal
Al seleccionar el tipo de señal «PT1000» han concluido todos los ajustes para la entrada
del sensor; el resto de los tipos de señal requieren más ajustes.
Para transferir los valores de señal analógica a los valores reales se define la rampa de
transferencia. Para ello se indica el punto de apoyo mínimo y máximo de la curva carac-
terística y en cada caso se incluyen los valores reales correspondientes (asignación de
señal mín./valor y asignación de señal máx./valor).
Asignación de señal mín./valor
Entrada analógica (AI2)
Valor de la señal
Valor correspondiente
Fig. 80: Asignación de señal mín./valor de sensor de valor real
es
Configurar entrada analógica
para tipo de señal
0...10 V.
Establezca el punto
mínimo de la curva característica
del valor real para el
sensor de temperatura.
