6.10 Módulo CIF
7

Puesta en funcionamiento

7.1 Descripción de los elementos de
mando
476
Puesta en funcionamiento
▪ Máxima admisible: 250 V CA, 1 A, AC1/30 V CC, 1 A
AVISO
«Aplicación y función del relé SBM [} 511]» véase el capítulo 10.2
Módulo CIF para conexión bus a una automatización de edificios.
PELIGRO
Peligro de muerte por electrocución
Al tocar piezas conductoras de corriente existe riesgo de lesiones mortales. Com-
pruebe si todas las conexiones están exentas de tensiones.
Montaje
▪ Retira la placa de cubierta del compartimento de los bornes de su posición de conexión
utilizando una herramienta adecuada.
▪ Coloque el módulo CIF en el enchufe libre con los pines de contacto hacia delante y
atorníllelo al módulo de regulación. (Tornillos: suministro del módulo CIF)
Para más detalles sobre la conexión eléctrica del módulo CIF, véanse las instrucciones
de instalación y funcionamiento del módulo CIF.
AVISO
«Aplicación y función de los módulos CIF [} 528]» véase el capítulo 10.7.
3.5
1
1.1
2
4

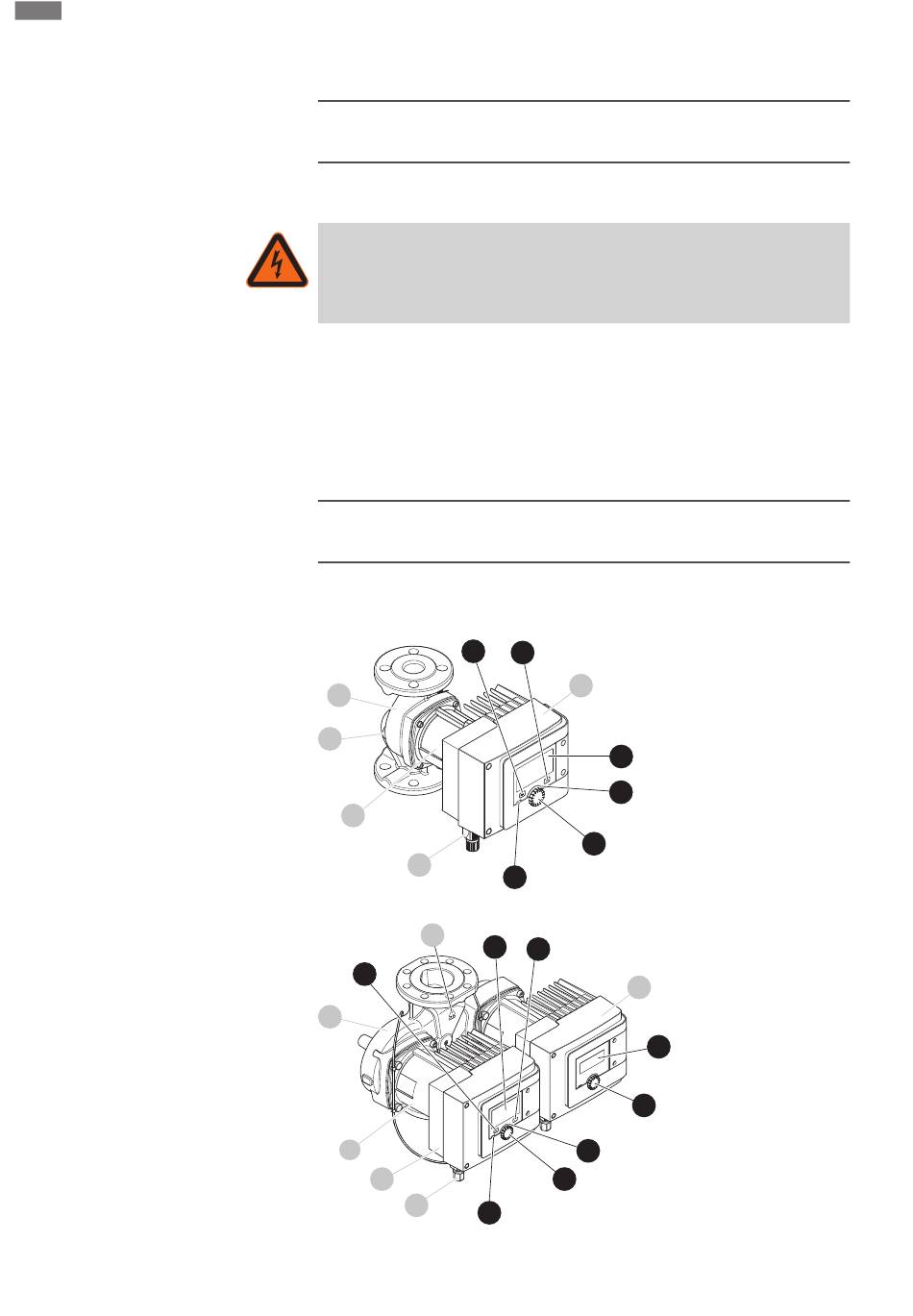

Fig. 35: Elementos de mando (bomba simple)
1.1
3.5
1
2
3
4
Fig. 36: Elementos de mando (bomba doble)
3.6
3
3.1
3.2
3.4
3.3
3.1
3.6
5
5.1
5.2
3.2
3.4
3.3
