Réglage des fonctions de régulation

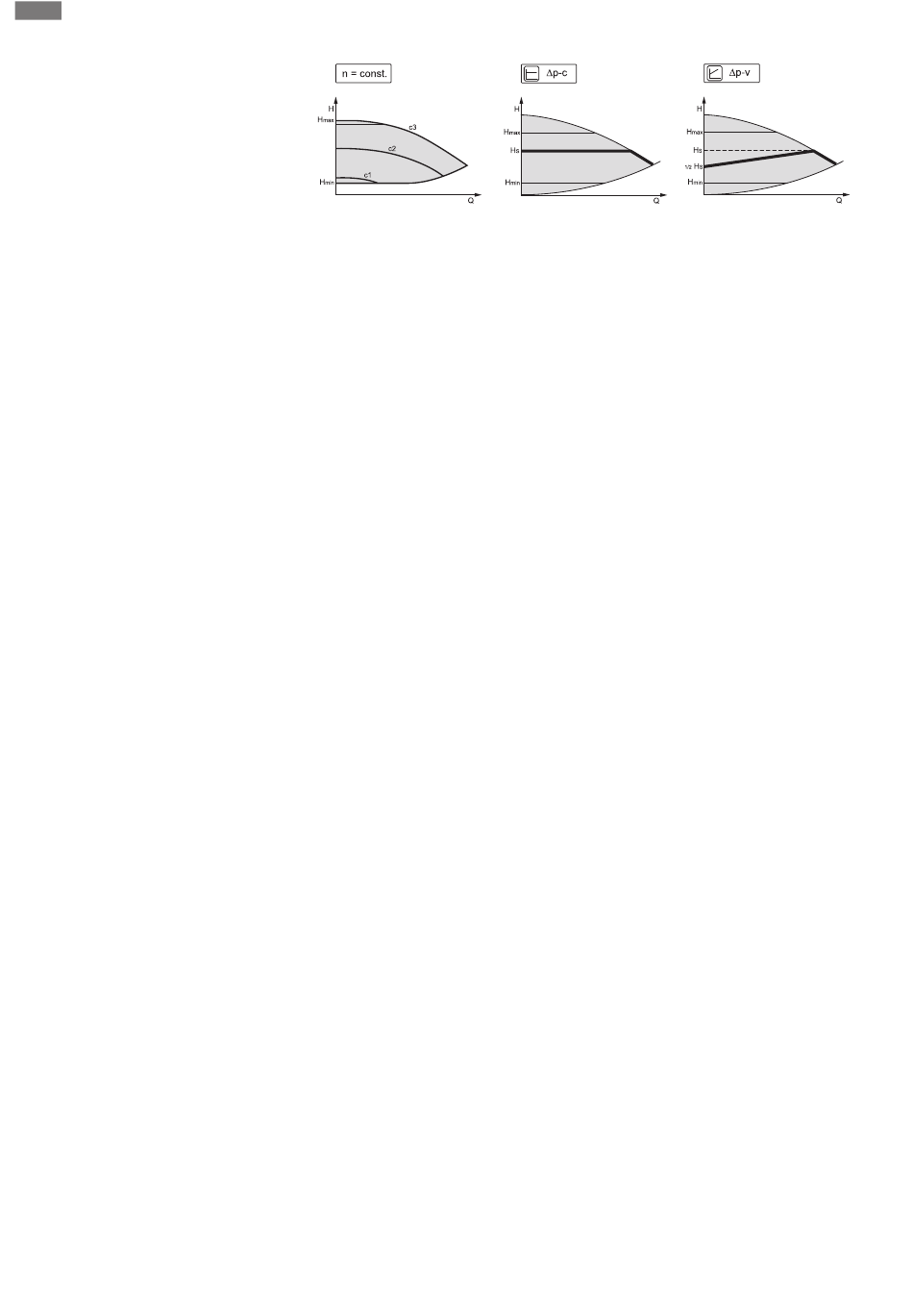

Fig. 43: Fonctions de régulation
Vitesse de rotation constante (n-const / mode régulation de vitesse)
La vitesse de rotation de la pompe est maintenue à un débit constant défini.
Pression différentielle ∆p-c
Via la plage de débit admissible, la régulation maintient de manière constante la pres-
sion différentielle générée par la pompe à sa valeur de consigne réglée H
courbe caractéristique maximale.
Point critique ∆p-c
Pour la fonction « Point critique ∆p-c », la régulation s'effectue sur un point de mesure
éloigné à l'aide d'un capteur de pression différentielle externe. Dans ce cadre, la régula-
tion ∆p-c décrite précédemment s'applique.
Cette fonction permet de garantir une pression différentielle sur un point éloigné dans
les installations.
Pression différentielle ∆p-v
Cette régulation modifie la valeur de consigne de la pression différentielle de la pompe
de manière linéaire entre la pression différentielle réduite H et H
La pression différentielle H régulée augmente ou diminue selon le débit.
L'augmentation de la courbe caractéristique ∆p-v peut être adaptée à l'application en
modifiant le pourcentage de la pression différentielle H
courbe caractéristique ∆p-v).
Dans le menu contextuel [•••] de l'éditeur de valeur de consigne « Valeur de consigne de
la pression différentielle ∆p-v », les options « Point de fonctionnement nominal Q » et
« Augmentation de la courbe caractéristique ∆p-v » sont disponibles.
▪ Point de fonctionnement nominal Q :
Grâce au point de fonctionnement nominal réglable en option, le réglage est considéra-
blement simplifié en complétant le débit nécessaire dans le point de fonctionnement.
L'indication supplémentaire du débit nécessaire dans le point de fonctionnement ga-
rantit que la courbe caractéristique ∆p-v passe par le point de fonctionnement.
La pente de la courbe caractéristique ∆p-v est ainsi optimisée.
▪ Pente de la courbe caractéristique ∆p-v :
Pour un meilleur réglage de la courbe caractéristique ∆p-v, un facteur de réduction peut
être paramétré sur la pompe.
Le facteur de réduction réduit la hauteur manométrique ∆p-v pour un débit de 0. Un
facteur de réduction est généralement de 50 % (H/2).
Lorsque le besoin général en débit est réduit, il peut y avoir, pour certaines applications,
une alimentation insuffisante ou excessive avec la courbe caractéristique ∆p-v. L'ajus-
tement de ce facteur permet de compenser l'alimentation insuffisante ou excessive :
• En cas d'alimentation insuffisante dans la plage de charge partielle, la valeur doit être
augmentée.
• En cas d'alimentation excessive dans la plage de charge partielle, la valeur peut être
réduite. Ce réglage permet de réaliser des économies d'énergie et de réduire les bruits
d'écoulement.
Dynamic Adapt plus (réglage d'usine)
Le mode de régulation Dynamic Adapt plus ajuste de manière autonome la puissance de
la pompe selon les besoins du système. La définition d'une valeur de consigne n'est pas
nécessaire.
La pompe adapte en continu son débit selon les besoins du consommateur et l'état des
vannes ouvertes et fermées, et réduit ainsi considérablement l'énergie consommée par
la pompe.
jusqu'à la
Consigne
.
Consigne
(augmentation de la
Consigne
