Instrucciones de instalación y funcionamiento Wilo-Stratos MAXO/-D/-Z
Puesta en funcionamiento
Pantalla de inicio
1 1.1
Radiador - Presión diferencial Δp-v
Valor de consigna altura
de impulsión
Funcionamiento normal
3

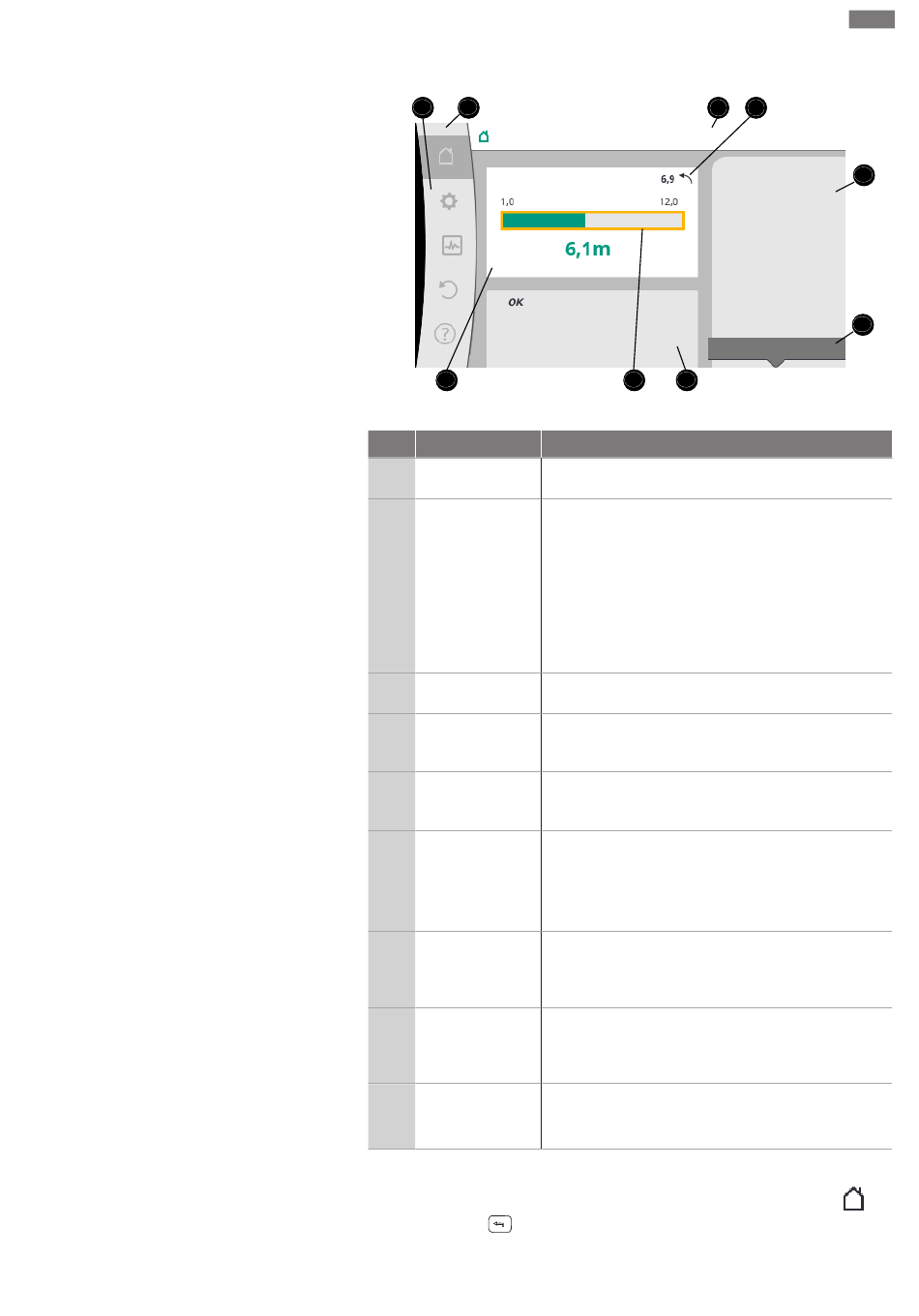

Fig. 38: Pantalla de inicio
Pos. Denominación
Área de menú prin-
1
cipal
Área de estado:
indicación de fallo,
advertencia o
información de
proceso
1.1
Línea de título
2
Campo de indica-
3 ción del valor de
consigna
Editor de valor de
4 consigna
Influencias activas
5
Indicación de res-
tablecimiento
6
Datos de funciona-
miento y área de
7
valores de medi-
ción
Indicación de menú
contextual
8
Tab. 16: Pantalla de inicio
Si no se muestra la pantalla de inicio, seleccione en el menú principal el símbolo
pulse la tecla volver durante más de un segundo.
2
Punto de funcionamiento:
Δp-v
Q =
H =
Parámetros de medición:
T fluido =
P elec. =
W elec. =
Otros ajustes
4 5
Explicación
Selección de diferentes menús principales
Aviso sobre un proceso en marcha, una indicación de ad-
vertencia o una indicación de fallo.
Azul: proceso indicación de estado de comunicación (co-
municación módulo CIF)
Amarillo: ADVERTENCIA
Rojo: Fallo
Gris: no se realiza ningún proceso en segundo plano, no
hay pendientes indicaciones de advertencia ni de fallo.
Indicación de la aplicación y el modo de regulación ajus-
tados en ese momento.
Indicación de los valores de consigna ajustados en ese
momento.
Marco amarillo: el editor de valor de consigna se activa
pulsando el botón de mando y permite modificar los va-
lores.
Indicación de las influencias en el modo de regulación
ajustado
P. ej. reducción nocturna activada, No-Flow Stop OFF
(véase la tabla «Influencias activas»). Se pueden mos-
trar hasta cinco influencias activas.
Con el editor de valor de consigna activo se muestra el
valor ajustado después de la modificación.
La flecha indica que con la tecla volver se puede resta-
blecer el valor anterior.
Indicación de los datos de funcionamiento y los valores
de medición actuales
Ofrece opciones relacionadas con el contexto en un me-
nú contextual propio.
