es
482
Puesta en funcionamiento

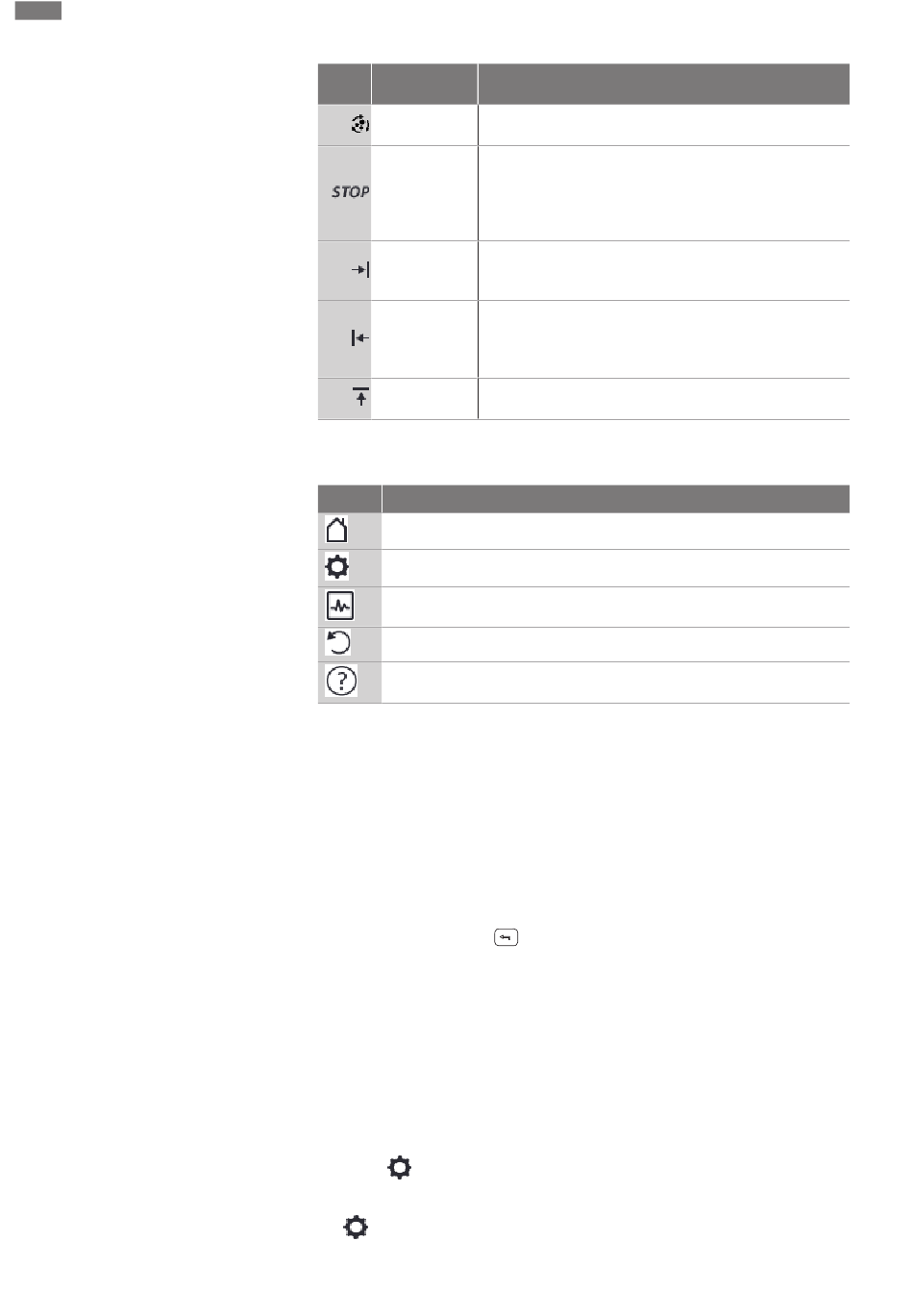

Sím- Información Significado
bolo
La bomba realiza una purga y, por ello, no realiza la regula-
ción según la función de regulación ajustada.
No-Flow Stop Detección No-Flow Stop activa.
No se ha alcanzado el límite inferior de caudal ajustado. El
funcionamiento de la bomba se detiene. Cada 5 minutos la
bomba comprueba si ello es necesario y, en su caso, vuelve
a retomar la impulsión.
La función Q-Limit
máximo ajustado.
La bomba limita el caudal a este valor ajustado.
La función Q-Limit
mínimo ajustado.
La bomba garantiza el caudal ajustado dentro de su curva
característica.
La bomba realiza la impulsión en el rango de la curva carac-
terística máxima.
Tab. 17: Influencias activas
Menú principal
Símbolo Significado
Pantalla de inicio
Ajustes
Diagnóstico y valores de medición
Restaurar y restablecer
Ayuda
Tab. 18: Símbolos del menú principal
Después de salir del menú de configuración inicial, todos los manejos se inician en el
menú principal «Pantalla de inicio». El centro de manejo actual está resaltado en verde.
Girando el botón de mando hacia la izquierda o hacia la derecha se pasa el centro de
atención a otro menú principal. Se muestra inmediatamente el correspondiente subme-
nú para el menú principal sobre el que se pone el centro de atención. Pulsando el botón
de mando se cambia el centro de atención al correspondiente submenú.
Si el centro de manejo está en «Pantalla de inicio» y se pulsa el botón de mando, se ac-
tivará el editor de valor de consigna (marco amarillo). El valor de consigna puede ajus-
tarse.
Si el centro de manejo no se encuentra en el menú principal debido al paso de manejo
anterior, pulse la tecla volver
El submenú
Cada submenú está estructurado a modo de lista con elementos de submenú.
Cada elemento de submenú se compone de un título y una línea de información.
El título designa otro submenú o un diálogo de ajuste siguiente.
La línea de información muestra información explicativa sobre el submenú en cuestión
o sobre el siguiente diálogo de ajuste. La línea de información de un diálogo de ajuste
muestra el valor ajustado (p. ej. un valor de consigna). Esta indicación permite compro-
bar los ajustes sin necesidad de acceder al diálogo de ajuste.
Submenú «Ajustes»
En el menú «Ajustes» se pueden realizar diferentes ajustes.
El menú «Ajustes» se selecciona girando el botón de mando al símbolo «Rueda denta-
da» .
Pulsando el botón de mando se cambia el centro de atención al submenú «Ajustes».
está activada y se alcanza el caudal
Max
está activada y se alcanza el caudal
Min
durante más de un segundo.
